Technisches Handbuch – Luftqualität/CO2 Sensor

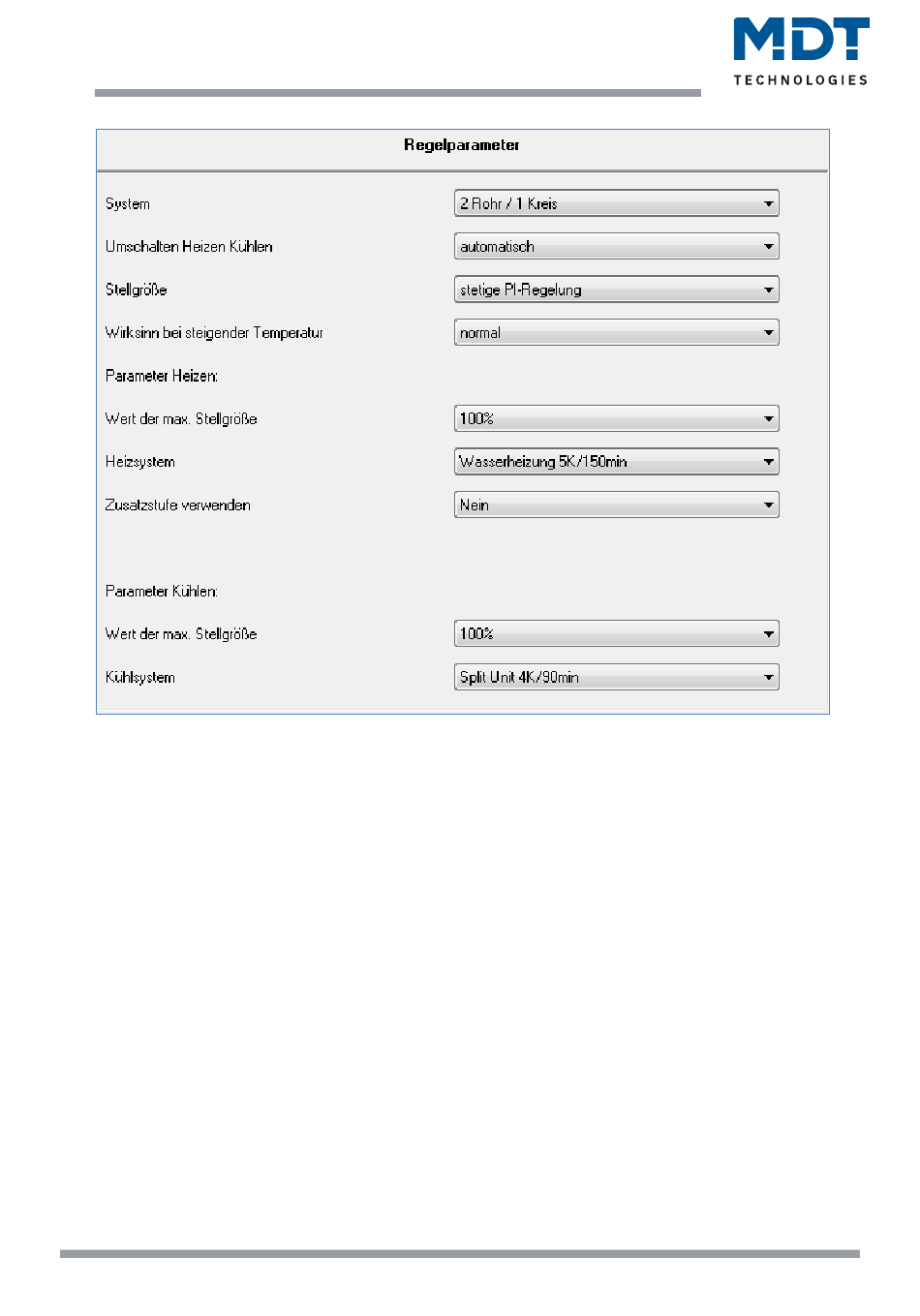

Abbildung 26: Einstellungen 2 Rohr/ 1 Kreis
4 Rohr/ 2 Kreis:
Liegt ein getrenntes Rohrsystem für den Heiz- und Kühlvorgang vor, so können beide Vorgänge auch
separat voneinander parametriert werden. Folglich existieren für beide Stellgrößen auch eigene
Kommunikationsobjekte. Somit ist es möglich den Heizvorgang z.B. über eine PI-Regelung steuern zu
lassen und den Kühlvorgang z.B. über eine 2-Punkt Regelung, da beide Vorgänge von
unterschiedlichen Geräten angesteuert werden. Für jeden der beiden Einzelvorgänge sind somit die
Einstellungen möglich, welche ab 4.5 Regelparameter beschrieben sind.
Das nachfolgende Bild zeigt die Einstellmöglichkeiten für die Einstellung 4 Rohr / 2 Kreis:
