7. Elektrischer Anschluss

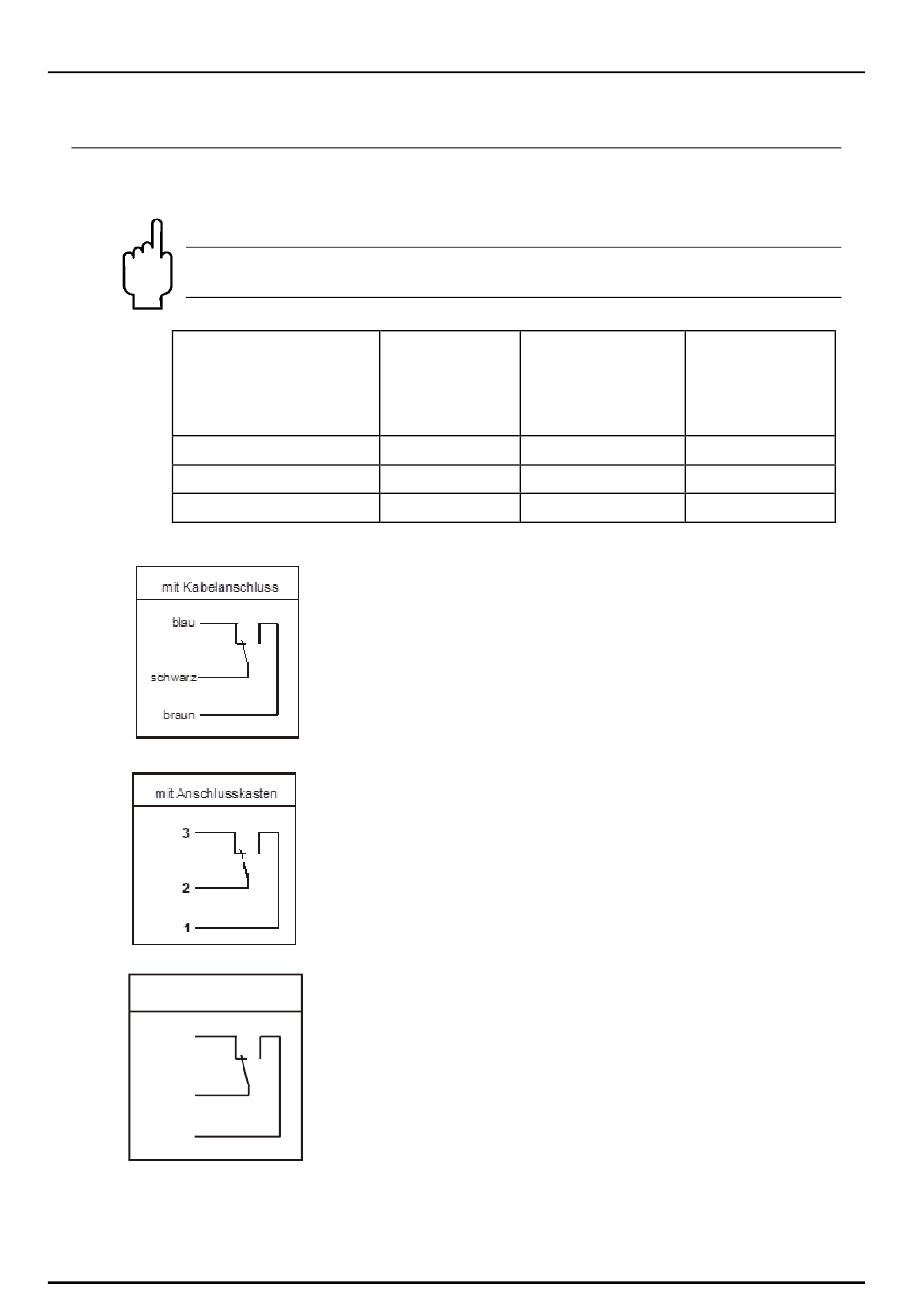

Grenzkontakte NBK-R, NBK-RM, NBK-RT, NBK-RA
NBK-R
NBK-RM
NBK-RT
ATEX- Kontakt
braun
NBK-RA
schwarz
blau
Seite 6
Achtung! Die zulässigen elektrischen Grenzdaten des Grenzwert-
gebers beachten.
Maximalwerte
Schaltleistung:
Schaltstrom:
Max. Schaltspannung:
Schalter, soweit vorhanden, entsprechend dem Schaltbild
anschließen und mit der elektrischen Steuerung verbinden.
Beim Schalten von induktiven Lasten wie Schütze, Relais
usw. muss in jedem Falle gewährleistet sein, dass die
elektrischen Grenzwerte auch kurzzeitig, z.B. durch
Spannungsspitzen, nicht überschritten werden. Zur Ver-
meidung von Überlastung der Reedkontakte wird ein
Kontaktschutzrelais empfohlen.
Bei der Montage des Niveaustandsanzeiger NBK im Ex-
Bereich der Zone 1 oder 2 (keine brennbaren Flüssig-
keiten) die derzeit geltenden Ex-Vorschriften und Er-
richtungsbestimmungen (DIN/VDE 0165) beachten.
Hinweis zu NBK-RA:
Den Stromkreis des Grenzkontaktes mit einer Sicherung
absichern. Diese muss den zulässigen Nennstrom des
Schaltkontaktes zulassen und ein Abschaltvermögen
entsprechend dem möglichen Kurzschlussstrom des
Versorgungsnetzes am Einsatzort besitzen. Der Kontakt
wird über die Nordseite eines Schaltmagnetes betätigt und
über die Südseite zugesetzt.
NBK-R NBK-RT
NBK-RM Hochtemperatur-
Kontakt
Standard-
Kontakt
60 W/VA 80 VA
1 A
230 V 250 V
AC/DC
NBK-RA
ATEX-Kontakt
45 W/VA
1 A 0,6 A
230 V
AC/DC
