Vents VUT 900 PB EC Betriebsanleitung
Lüftungsanlage mit wärme- und energierückgewinnung
Verwandte Anleitungen für Vents VUT 900 PB EC
Inhaltszusammenfassung für Vents VUT 900 PB EC

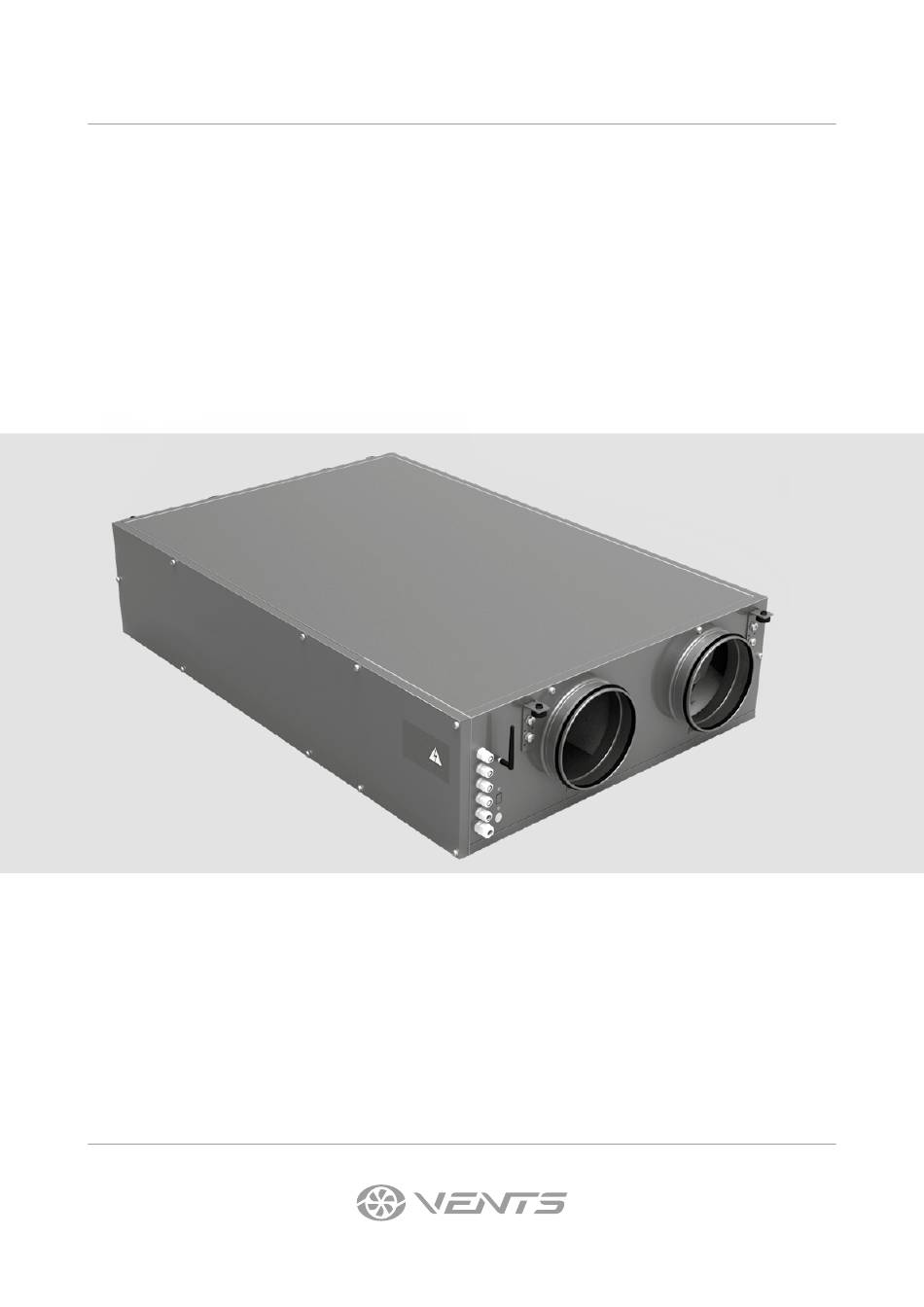

- Seite 1 BETRIEBSANLEITUNG VUT/VUE 300 PBE EC VUT/VUE 550 PBE EC VUT/VUE 900 PBE EC VUT/VUE 900 PB EC Lüftungsanlage mit Wärme- und Energierückgewinnung...
-
Seite 2: Inhaltsverzeichnis
VUT/VUE 300/550/900 PB(E) EC INHALT Sicherheitsvorschriften ................................2 Verwendungszweck ..................................4 Lieferumfang ....................................4 Bezeichnungsschlüssel ................................4 Technische Daten ..................................5 Bauart und Funktionsweise ..............................7 Montage und Betriebsvorbereitung ..........................8 Netzanschluss ....................................12 Wartungshinweise ..................................13 Störungsbehebung ..................................14 Lagerungs- und Transportvorschriften .......................... - Seite 3 VUT/VUE 300/550/900 PB(E) EC Treffen Sie Vorkehrungen, um einen Gasrückstau durch offene Rauchabzüge oder andere Brandschutzeinrichtungen in den Raum zu vermeiden. Das Gerät kann den sicheren Betrieb von Geräten, die mit Gas oder anderen Brennstoffen betrieben werden (auch in anderen Räumen), durch einen Rückfluss von Verbrennungsgasen beeinträchtigen.
-
Seite 4: Verwendungszweck
VUT/VUE 300/550/900 PB(E) EC VERWENDUNGSZWECK Dank der Wärmerückgewinnung und ihrer energiesparenden Eigenschaften ist die Lüftungsanlage eines der entscheidenden Elemente für den energieeffizienten, modernen Hausbau. Die Lüftungsanlage ist für den kontrollierten Luftwechsel in Einfamilienhäusern, Büros, Hotels, Cafés, Konferenzsälen und anderen Wohn- und Gewerberäumen bestimmt. -
Seite 5: Technische Daten
VUT/VUE 300/550/900 PB(E) EC TECHNISCHE DATEN Das Gerät ist für den Einsatz in Innenräumen bei Umgebungstemperaturen von +1 °C bis +40 °C und einer relativen Luftfeuchtigkeit von maximal 60 % ohne Kondensatbildung ausgelegt. In kalten, feuchten Räumen besteht die Möglichkeit der Vereisung oder Kondensatbildung innerhalb und außerhalb des Gehäuses. Die Taupunkttemperatur der beförderten Luft muss 2–3 °C unter der Temperatur der Gehäuseoberfläche liegen, damit sich kein Kondensat im Inneren des Gehäuses bilden kann. - Seite 6 VUT/VUE 300/550/900 PB(E) EC VUT/VUE 550 PBE EC ø d ø14 VUT/VUE 900 PB(E) EC ø14 ø d Abmessungen, mm Modell Ø D Ø d VUT/VUE 300 PBE EC 1238 1290 VUT/VUE 550 PBE EC 1238 1290 VUT/VUE 900 PB(E) EC 1351 1483 1349...
-
Seite 7: Bauart Und Funktionsweise
VUT/VUE 300/550/900 PB(E) EC BAUART UND FUNKTIONSWEISE Funktionsweise der Lüftungsanlage: Die warme, verbrauchte Abluft gelangt aus dem Raum in die Lüftungsanlage, wird im Abluftfilter gereinigt und strömt durch den Wärmetauscher. Anschließend wird sie durch den Abluftventilator über das Fortluftrohr ins Freie geführt. Die kalte, frische Außenluft wird im Zuluftfilter gereinigt, strömt durch den Wärmetauscher und wird vom Zuluftventilator weiter in den Raum geleitet. -
Seite 8: Montage Und Betriebsvorbereitung
VUT/VUE 300/550/900 PB(E) EC MONTAGE UND BETRIEBSVORBEREITUNG MONTAGE UND ANSCHLUSS DES FEUCHTIGKEITSSENSORS Der Sensor ist nicht im Lieferumfang enthalten. Der Sensor muss an der Wand des Abluftkanals vor dem Wärmetauscher installiert werden. VUT/VUE 300/550 PBE EC VUT/VUE 900 PB(E) EC Befestigen Sie den Sensor an der Trennwand und verbinden Sie das Kabel mit dem Stecker (vom Hersteller installiert). - Seite 9 VUT/VUE 300/550/900 PB(E) EC MONTAGE DER LÜFTUNGSANLAGE Bei der Montage der Lüftungsanlage ist einen ausreichenden Wartungszugang vorzusehen. Mindestabstand für Wartungsarbeiten Steuereinheit Modell VUT/VUE 300 PBE EC VUT/VUE 550 PBE EC VUT/VUE 900 PB(E) EC min A, mm Die Lüftungsrohre müssen bis zum Anschlag auf die Flansche der Anlage geschoben werden. Flexible Lüftungsrohre müssen mit einer Metallschelle starr befestigt werden.
- Seite 10 VUT/VUE 300/550/900 PB(E) EC Die Anlage ist für die aufhängbare Montage mit dem Gewindestab geeignet, der im Gewindedübel befestigt ist. Beispiel Schraubenmutter Scheibe Schwingungsisolierender Gummi Schraubenmutter mit Gegenmutter Um eine optimale Leistung zu erreichen und den Luftwiderstand, der infolge von Turbulenzen im Luftstrom entsteht, zu minimieren, verbinden Sie ein gerades Luftrohrstück mit den Anschlüssen an beiden Seiten der Anlage.
- Seite 11 VUT/VUE 300/550/900 PB(E) EC VUT/VUE PB(E) EC L VUT/VUE PB(E) EC R Abluft Abluft Zuluft Zuluft Außenluft Außenluft Fortluft Fortluft KONDENSATABLAUF Die Auffangwanne im Bereich der Wärmerückgewinnung ist außerhalb der Anlage mit zwei Ablaufstutzen ausgestattet. Verbinden Sie den Ablaufstutzen, den Siphon (im Lieferumfang nicht enthalten) und das Ablaufsystem mit Ablaufrohren aus Metall, Kunststoff oder Gummi.
-
Seite 12: Netzanschluss
VUT/VUE 300/550/900 PB(E) EC NETZANSCHLUSS DAS GERÄT IST VOR ALLEN ARBEITEN VOM STROMNETZ ZU TRENNEN. ELEKTRISCHE ANSCHLÜSSE DÜRFEN NUR VON EINER AUTORISIERTEN FACHKRAFT DURCHGEFÜHRT WERDEN! DIE ELEKTRISCHEN ECKDATEN DES GERÄTS SIND AUF DEM HERSTELLER-ETIKETT ANGEFÜHRT. JEGLICHE INTERNE MODIFIKATIONEN DER ANSCHLÜSSE SIND UNTERSAGT UND FÜHREN ZUM GARANTIEVERLUST. -
Seite 13: Wartungshinweise
VUT/VUE 300/550/900 PB(E) EC WARTUNGSHINWEISE DAS GERÄT IST VOR ALLEN ARBEITEN VOM STROMNETZ ZU TRENNEN. STELLEN SIE SICHER, DASS DAS GERÄT VOM STROMNETZ GETRENNT IST, BEVOR SIE DEN SCHUTZ ENTFERNEN. Die Wartungsarbeiten sind 3–4-mal pro Jahr empfohlen. Die Wartung der Lüftungsanlage umfasst regelmäßige Reinigung der Lüftungsanlage sowie folgende Arbeiten: 1. -
Seite 14: Störungsbehebung
VUT/VUE 300/550/900 PB(E) EC STÖRUNGSBEHEBUNG BEI UNNORMALEN GERÄUSCHEN, GERÜCHEN UND KOMPONENTENVERFORMUNG TRENNEN SIE DIE ANLAGE VON DER STROMVERSORGUNG UND WENDEN SIE SICH AN DEN KUNDENDIENST. DIE DIAGNOSE DARF NUR VON QUALIFIZIERTEM PERSONAL DURCHGEFÜHRT WERDEN! STÖRUNGSBEHEBUNG UND ABHILFE Störung Mögliche Gründe Abhilfe Überprüfen Sie, ob die Stromversorgung richtig Keine Stromversorgung... -
Seite 15: Herstellergarantie
VUT/VUE 300/550/900 PB(E) EC HERSTELLERGARANTIE Das Produkt entspricht den Europäischen Normen und Standards, den Richtlinien über Niederspannung und elektromagnetische Verträglichkeit. Hiermit erklären wir, dass das Produkt mit den maßgeblichen Anforderungen aus Richtlinie 2014/30/EU über elektromagnetische Verträglichkeit, Niederspannungsrichtlinie 2014/35/EU und Richtlinie 93/68/EWG über CE-Kennzeichnung übereinstimmt. - Seite 16 VUT/VUE 300/550/900 PB(E) EC www.ventilation-system.com...
- Seite 17 VUT/VUE 300/550/900 PB(E) EC www.ventilation-system.com...
- Seite 18 VUT/VUE 300/550/900 PB(E) EC www.ventilation-system.com...
-
Seite 19: Abnahmeprotokoll
VUT/VUE 300/550/900 PB(E) EC ABNAHMEPROTOKOLL Typ des Geräts Lüftungsanlage mit Wärme- und Energierückgewinnung Modell Seriennummer Herstellungsdatum Prüfzeichen VERKÄUFERINFORMATIONEN Bezeichnung der Verkaufsstelle Anschrift Telefon E-Mail Kaufdatum Gerät mit sämtlichem Zubehör mit einer Betriebsanleitung erhalten. Die Garantiebedingungen sind verständlich und akzeptiert. Unterschrift des Käufers Stempel des Händlers MONTAGEPROTOKOLL Das Gerät ____________________________________________ ist gemäß... -
Seite 20: Hersteller
Hersteller: Ventilation Systems LLC, Ukraine, Kiew, M. Kotsyubynskoho Straße, 1 Adresse der Produktionsstätte: V217-3DE-02 Ukraine, Gebiet Kiew, Bezirk Fastiw, Bojarka, Sobornosti-Straße, 36...
