Han Pneumatik Doppelmodul Metall
®
Montageanleitung
DE
Han Pneumatik Doppelmodul Metall
®
(09 14 002 3501 – m / 09 14 002 3502 – f)
Alle Angaben entsprechen dem Stand der Technik zum Zeitpunkt der Veröffentlichung ·
HARTING behält sich das Recht vor, jederzeit ohne Angabe von Gründen Änderungen vorzunehmen
Allgemeiner Hinweis
Die Montage wird am Beispiel des Han
moduls Metall und zweier pneumatischer OD-Kontakte gezeigt.
Pneumatische ID-Kontakte müssen auf gleiche Weise montiert
werden.

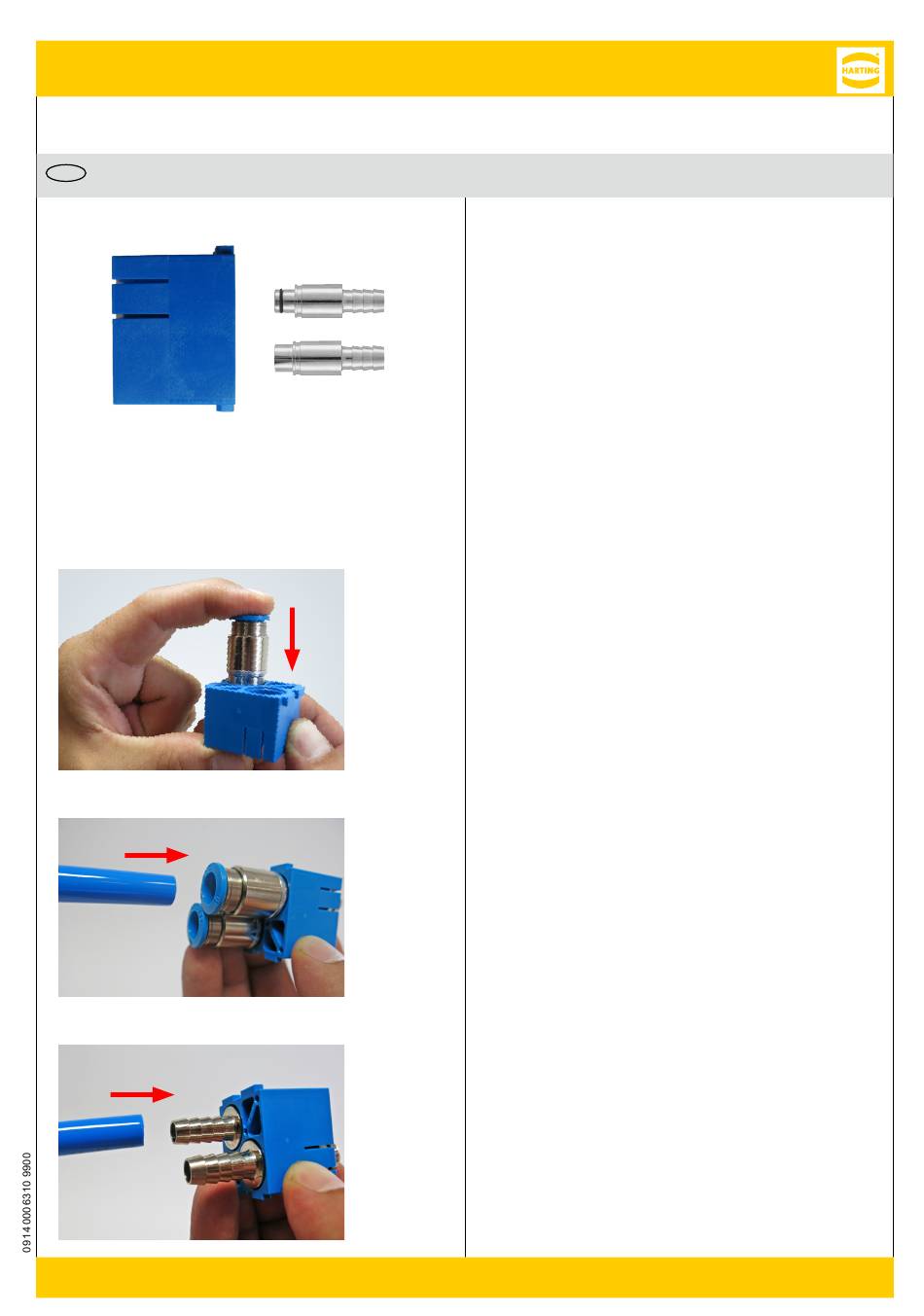

Verpackungsinhalt
Das Han Pneumatik Doppelmodul Metall bietet Platz für 2 Kon-
®
takte mit Anschlüssen für:
• Schläuche mit Innendurchmesser (ID) = 8,0 (09 14 000 6308 /
6408*) oder 10,0 mm (09 14 000 6310 / 6410*)
• Schläuche mit Außendurchmesser (OD) = 8,0 (09 14 000 6358
/ 6458*) oder 10,0 mm (09 14 000 6350 / 6450*)
* Buchsenkontakte ohne Absperrventil; die folgenden Kontakte sind auch in
Ausführungen mit Absperrventil erhältlich:
• Buchse + Ventil ID 10 mm:
• Buchse + Ventil AD 10 mm:
• Buchse + Ventil ID 8 mm:
• Buchse + Ventil AD 8 mm:
Für jede Steckverbindung werden mindestens zwei Module be-
①
nötigt sowie zusätzlich:
• Han Pneumatik Stiftkontakt für ID = 8,0 oder 10,0 mm /
®
AD = 8,0 bzw. 10,0 mm (10 Stück pro Packung)
• Han Pneumatik Buchsenkontakt für ID = 8,0 bzw. 10,0 mm /
®
AD = 8,0 oder 10,0 mm (10 Stück pro Packung)
Hinweis: Die Anschlussprofile der Kontakte im Han
Doppelmodul verwendeten Kontakte sind entweder
für den Schlauchinnen- (ID) oder den Schlauchaußen-
Durchmesser (AD) ausgelegt.
Montageschritte
1. Führen Sie den Pneumatik-Kontakt von der Anschlusseite in das
②
Han Pneumatik Doppelmodul bis Sie einen Widerstand spüren.
®
Pressen Sie den Kontakt nun mit Kraft ein, bis er in das Modul
einschnappt.
▶ Sie hören ein Klicken, wenn der pneumatische Kontakt voll-
ständig in das Modul eingeführt ist.
▶ Die Montage der pneumatischen ID-Kontakte verläuft genauso
wie die der pneumatischen OD-Kontakte.
2. Verbinden Sie den Pneumatikschlauch mit dem Pneuamtik-
Metall-Kontakt. Wenn Sie einen Push-In-Anschluss nutzen, schie-
ben Sie das Ende des Pneuamtik-Schlauchs vollständig in die
Anschluss-Seite des Kontakts ein.
③ ▶ Ziehen Sie vorsichtig am Schlauch, um sicherzustellen, dass
er sicher befestigt ist.
3. Verbinden Sie den Pneumatikschlauch mit dem Pneumatikkon-
takt. Wenn Sie ID-Anschlusstechnik verwenden, schieben Sie
den Schlauch auf den Kontakt.
▶ Achten Sie darauf, dass das Ende des Schlauchs über den
oberen Profilring hinausragt.
▶ Ziehen Sie vorsichtig am Schlauch, um sicherzustellen, dass
er sicher befestigt ist
3
Pneumatik Doppel-
®
09 14 000 6410
09 14 000 6460
09 14 000 6418
09 14 000 6468
Pneumatik
®
