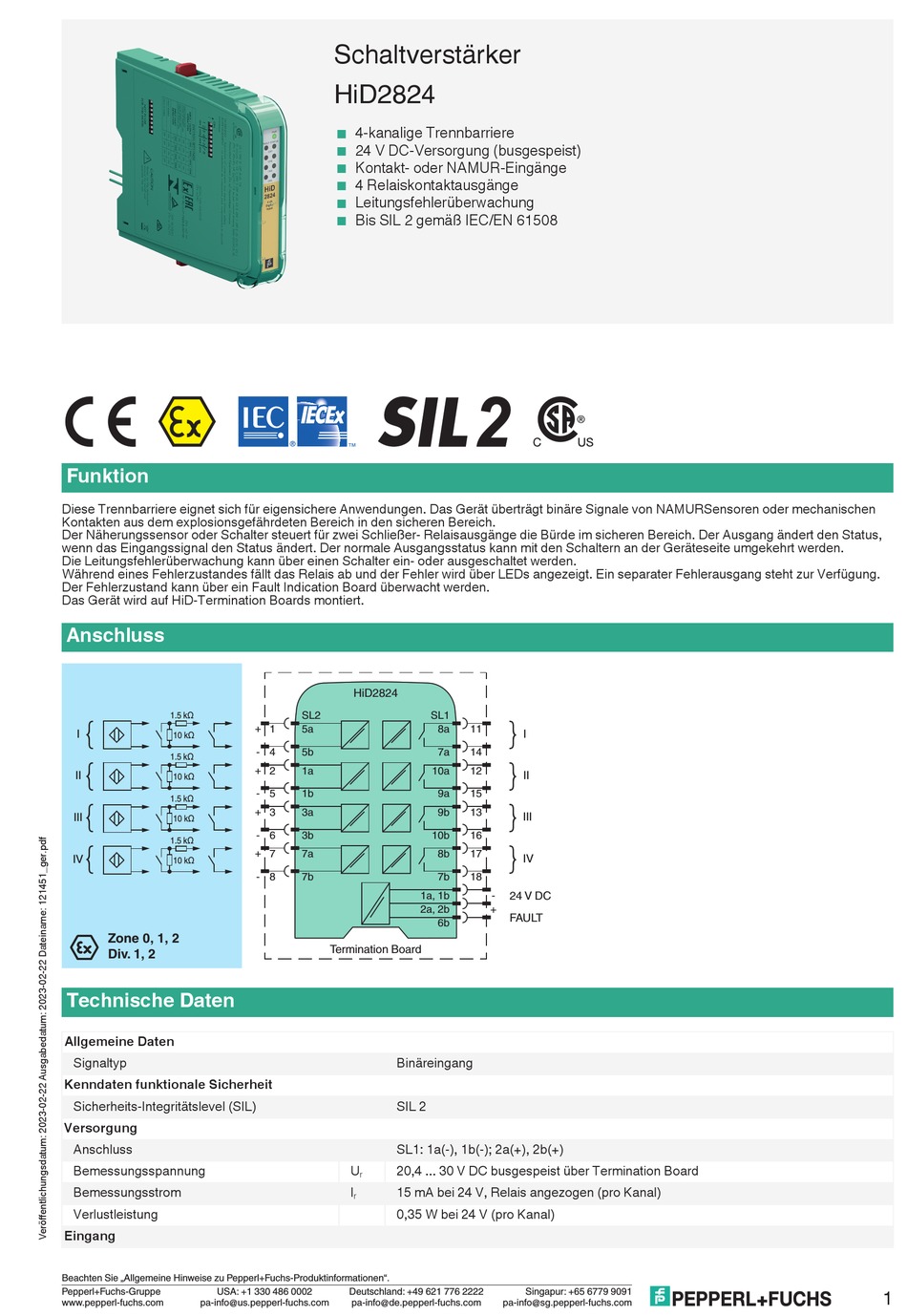

Pepperl+Fuchs HiD2824 Kurzanleitung

Funktion
Diese Trennbarriere eignet sich für eigensichere Anwendungen. Das Gerät überträgt binäre Signale von NAMURSensoren oder mechanischen
Kontakten aus dem explosionsgefährdeten Bereich in den sicheren Bereich.
Der Näherungssensor oder Schalter steuert für zwei Schließer- Relaisausgänge die Bürde im sicheren Bereich. Der Ausgang ändert den Status,
wenn das Eingangssignal den Status ändert. Der normale Ausgangsstatus kann mit den Schaltern an der Geräteseite umgekehrt werden.
Die Leitungsfehlerüberwachung kann über einen Schalter ein- oder ausgeschaltet werden.
Während eines Fehlerzustandes fällt das Relais ab und der Fehler wird über LEDs angezeigt. Ein separater Fehlerausgang steht zur Verfügung.
Der Fehlerzustand kann über ein Fault Indication Board überwacht werden.
Das Gerät wird auf HiD-Termination Boards montiert.
Anschluss
1.5 kΩ
I
10 kΩ
1.5 kΩ
II
10 kΩ
1.5 kΩ
III
10 kΩ
1.5 kΩ
IV
10 kΩ
Zone 0, 1, 2
Div. 1, 2
Technische Daten
Allgemeine Daten
Signaltyp
Kenndaten funktionale Sicherheit
Sicherheits-Integritätslevel (SIL)
Versorgung
Anschluss
Bemessungsspannung
Bemessungsstrom
Verlustleistung
Eingang
Beachten Sie „Allgemeine Hinweise zu Pepperl+Fuchs-Produktinformationen".
Pepperl+Fuchs-Gruppe USA: +1 330 486 0002
www.pepperl-fuchs.com pa-info@us.pepperl-fuchs.com
Schaltverstärker
HiD2824
< 4-kanalige Trennbarriere
< 24 V DC-Versorgung (busgespeist)
<
Kontakt- oder NAMUR-Eingänge
<
4 Relaiskontaktausgänge
<
Leitungsfehlerüberwachung
< Bis SIL 2 gemäß IEC/EN 61508
HiD2824
SL2
+
1 5a
- 4 5b
+
2 1a
- 5 1b
+ 3 3a
- 6 3b
+ 7 7a
- 8 7b
1a, 1b
2a, 2b
Termination Board
Binäreingang
SIL 2
SL1: 1a(-), 1b(-); 2a(+), 2b(+)
U 20,4 ... 30 V DC busgespeist über Termination Board
r
I 15 mA bei 24 V, Relais angezogen (pro Kanal)
r
0,35 W bei 24 V (pro Kanal)
Deutschland: +49 621 776 2222
pa-info@de.pepperl-fuchs.com
SL1
8a 11
I
7a 14
10a 12
II
9a 15
9b 13
III
10b 16
8b 17
IV
7b 18
- 24 V DC
+
FAULT
6b
