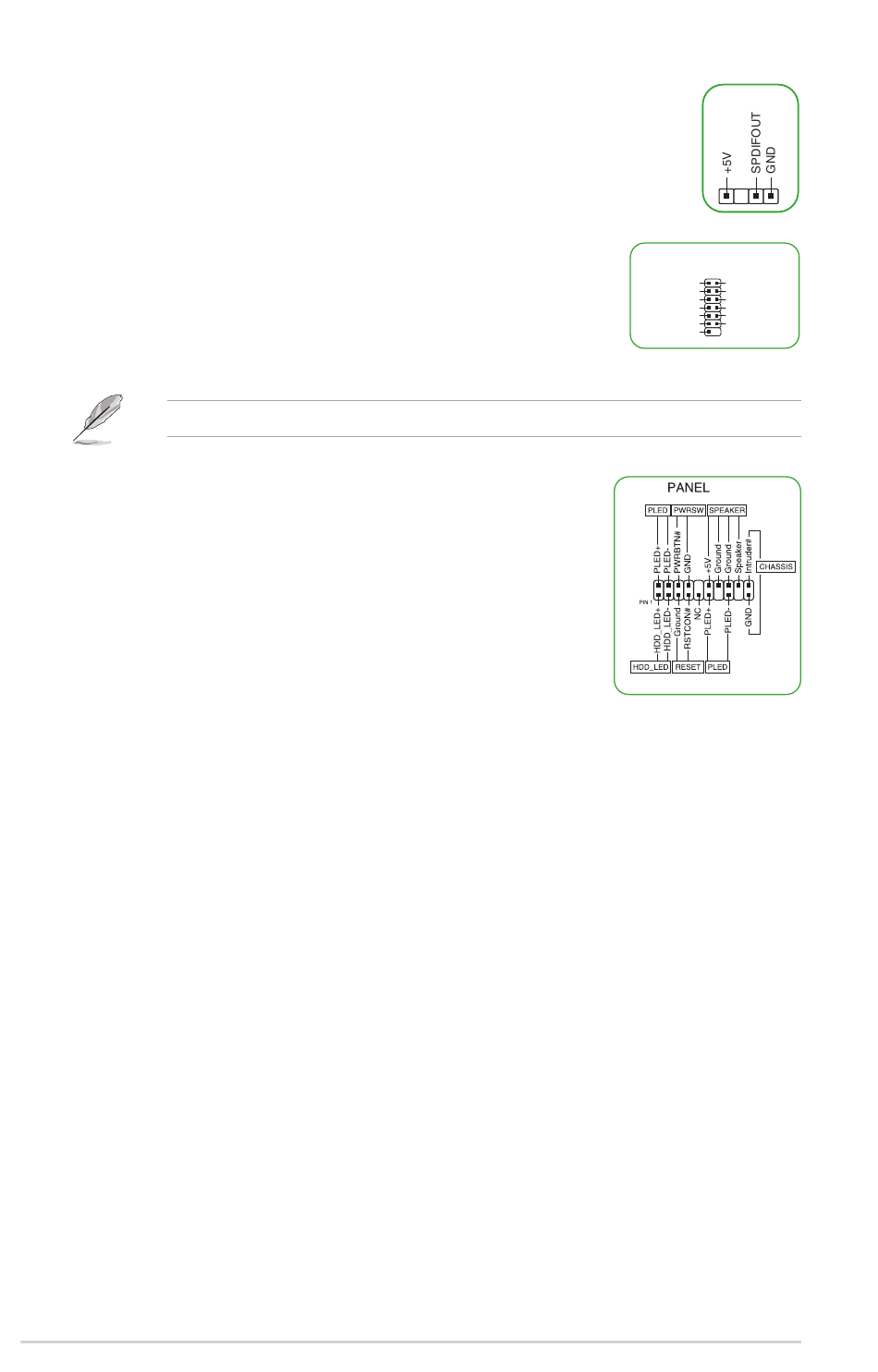

12. S/PDIF-Ausgangs-Header
Dieser Header ist für einen zusätzlichen Sony/Philips Digital Interface (S/PDIF)-
Anschluss. Verbinden Sie das Kabel des S/PDIF-Ausgangsmoduls mit diesem Header
und installieren Sie dann das Modul in einer Steckplatzöffnung an der Rückseite des
Systemgehäuses.
13. SPI TPM-Header
Dieser Header unterstützt ein Trusted Platform Module (TPM)-System mit
einem Serial Peripheral Interface (SPI), womit Sie Schlüssel, digitale
Zertifikate, Kennwörter und Daten sicher speichern können. Ein TPM-
System hilft außerdem die Netzwerksicherheit zu erhöhen, schützt digitale
Identitäten und sichert die Plattformintegrität.
Das SPI TPM-Modul muss separat erworben werden.
14. 20-3-poliger System-Panel-Header
Dieser Header unterstützt mehrere Funktionen für am Gehäuse befestigte
Geräte.
• Systembetriebs-LED (2-pol. +PWR_LED-)
Dieser 2-polige Header ist für die Systembetriebs-LED. Verbinden
Sie das Kabel der Gehäusebetriebs-LED mit diesem Header. Die
Systembetriebs-LED leuchtet, wenn Sie das System einschalten,
und blinkt, wenn sich das System im Schlafmodus befindet.
• Festplattenaktivitäts-LED (2-polig +HDD_LED-)
Dieser 2-polige Header ist für die Festplattenaktivitäts-LED. Verbinden Sie das Kabel der
Festplattenaktivitäts-LED mit diesem Header. Die Festplatten-LED leuchtet auf oder blinkt,
wenn Daten gelesen oder auf die Festplatte geschrieben werden.
• Systemlautsprecher (4-polig Lautsprecher)
Dieser 4-polige Header ist für den am Gehäuse befestigten Systemlautsprecher. Der
Lautsprecher ermöglicht Ihnen, Systemsignale und Warntöne zu hören.
• ATX-Netzschalter / Soft-Aus-Schalter (2-polig PWR_SW)
Dieser Header ist für die Ein-/Austaste des Systems. Durch Drücken des Netzschalters wird
das System eingeschaltet oder wechselt das System in den Sparmodus oder Soft-Aus-Modus,
je nach den Einstellungen des Betriebssystems. Drücken Sie den Netzschalter länger als vier
Sekunden, während das System eingeschaltet ist, dann wird das System ausgeschaltet.
• Reset-Taste (2-polig RESET)
Dieser 2-polige Header ist für die am Gehäuse befestigte Reset-Taste, über die das System ohne
Ausschalten neu gestartet wird.
• Gehäuseeingriffs-Header (2-polig CHASSIS)
Dieser Header ist für einen am Gehäuse befestigten Einbruchserkennungssensor oder einen
Schalter. Verbinden Sie ein Ende des Gehäuseeingriffssensorkabels oder -schalterkabels mit
diesem Header. Der Gehäuseeingriffssensor oder -schalter sendet ein hochenergetisches Signal
zu diesem Anschluss, wenn eine Gehäusekomponente entfernt oder ersetzt wird. Das Signal
wird dann als Gehäuseeingriffsereignis abgegeben.
1-4
SPDIF_OUT
TPM
PIN 1
VCCSPI S_SPI_TPM_IRQ#
S_PLTRST# S_SPI_TPM_CS2#
F2_SPI_CS1#_R F_BIOS_WP#_R
+3V_SPI GND
F_SPI_CS0#_R T_SPI_CLK
T_SPI_MISO T_SPI_MOSI
F_SPI_HOLD#_R
* Requires an ATX power supply
