Inhaltszusammenfassung für Asus PRIME H410M-K R2.0

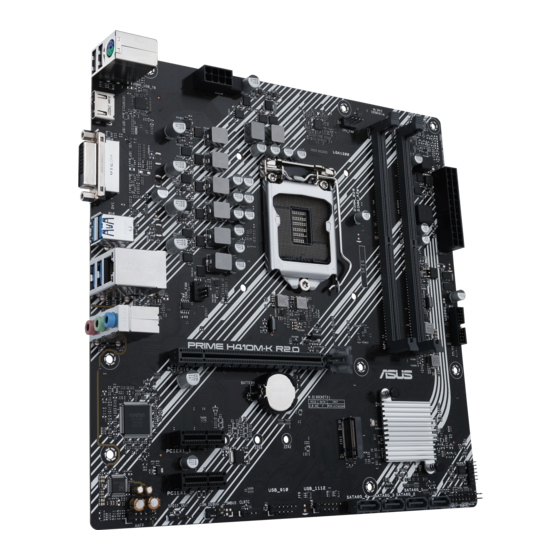

- Seite 1 PRIME H410M-K R2.0...
- Seite 2 (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt. ASUS BIETET DIESES HANDBUCH IN SEINER VORLIEGENDEN FORM AN, OHNE JEGLICHE GARANTIE, SEI SIE DIREKT ODER INDIREKT, EINSCHLIESSLICH, ABER NICHT BESCHRÄNKT AUF INDIREKTE GARANTIEN ODER BEDINGUNGEN BEZÜGLICH DER VERKÄUFLICHKEIT ODER EIGNUNG FÜR EINEN BESTIMMTEN ZWECK.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitsinformationen ......................iv Über dieses Handbuch .......................v Verpackungsinhalt ........................vi PRIME H410M-K R2.0 Spezifikationsübersicht ..............vi Kapitel 1 Produkteinführung Bevor Sie beginnen ....................1-1 Motherboard-Übersicht ................... 1-1 Central Processing Unit (CPU) .................. 1-7 Systemspeicher ......................1-8 Kapitel 2 BIOS- und RAID-Unterstützung Kennenlernen des BIOS .................... 2-1 BIOS-Setup-Programm ..................... -
Seite 4: Sicherheitsinformationen
Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie das Netzkabel aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden. -
Seite 5: Über Dieses Handbuch
Wo finden Sie weitere Informationen In den folgenden Quellen finden Sie weitere Informationen, sowie Produkt- und Software-Updates. ASUS Webseite Die ASUS Webseite enthält aktualisierte Informationen über ASUS Hardware- und Softwareprodukte. Beziehen sich auf die ASUS Kontaktdaten. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente, wie z.B. Garantiekarten, die von Ihrem Händler hinzugefügt wurden. -
Seite 6: Verpackungsinhalt
*Intel Core™ i7 / i9-Prozessoren der 10. Generation unterstützen nativ 2933/2800/2666/2400/2133. Andere CPUs arbeiten mit der maximalen Übertragungsrate von DDR4 2666 MHz. Schauen Sie unter www.asus.com für die Liste qualifizierter Anbieter von Speichermodulen. Die unterstützte Speicherfrequenz ist abhängig vom CPU-Typ. 1 x DVI-D Grafik 1 x HDMI™... - Seite 7 PRIME H410M-K R2.0 Spezifikationsübersicht Ethernet 1 x Intel I219-V 1 Gb Ethernet USB hinten (insgesamt 6 Anschlüsse) 4 x USB 3.2 (Gen1) Anschlüsse (4 x Typ-A) 2 x USB 2.0 Anschlüsse (2 x Typ-A) USB vorn (insgesamt 6 Anschlüsse) 1 x USB 3.2 (Gen1) Header unterstützt zusätzliche 2 USB 3.2 (Gen1) Anschlüsse 2 x USB 2.0 Header unterstützen zusätzliche 4 USB 2.0 Anschlüsse...
- Seite 8 Norton Anti-Virus Software (Kostenlose Testversion) WinRAR UEFI BIOS ASUS EZ Do-It-Yourself - ASUS CrashFree BIOS 3 - ASUS EZ Flash 3 - ASUS UEFI BIOS EZ Modus BIOS 128 Mb Flash ROM, UEFI AMI BIOS Handhabbarkeit WOL für PME, PXE Betriebssystem...
-
Seite 9: Kapitel 1 Produkteinführung
2242 PCIEX1_2 128Mb Audio BIOS Codec PANEL AAFP COM_DEBUG USB_910 USB_1112 SATA6G_2 SATA6G_1 CLRTC SPDIF_OUT Ziehen Sie das Netzkabel vor der Installation oder dem Entfernen des Motherboards. Andernfalls können Sie sich verletzen und die Motherboard-Komponenten beschädigen. ASUS PRIME H410M-K R2.0... -
Seite 10: Ausstattungsinhalt
1.2.1 Ausstattungsinhalt 1. CPU-Sockel Das Motherboard ist mit einem Intel LGA1200 Sockel für die 10. Generation Intel Core™, Pentium Gold und Celeron Prozessoren ausgestattet. Weitere Informationen finden Sie im Abschnitt Central Processing Unit (CPU). 2. DDR4 DIMM-Steckplätze Das Motherboard ist mit Dual Inline Memory Module (DIMM)-Steckplätzen für DDR4 (Double Data Rate 4)-Speichermodule ausgestattet. - Seite 11 Funktionen dieses Motherboards zu nutzen. • Wenn Sie ein High-Definition Frontblenden-Audiomodul mit diesem Header verbinden möchten, stellen Sie den Frontblendentyp im BIOS-Setup auf [HD Audio]. Standardmäßig ist dieser Header auf [HD HD-audio-compliant Audio] eingestellt. pin definition ASUS PRIME H410M-K R2.0...
- Seite 12 12. S/PDIF-Ausgangs-Header SPDIF_OUT Dieser Header ist für einen zusätzlichen Sony/Philips Digital Interface (S/PDIF)- Anschluss. Verbinden Sie das Kabel des S/PDIF-Ausgangsmoduls mit diesem Header und installieren Sie dann das Modul in einer Steckplatzöffnung an der Rückseite des Systemgehäuses. 13. SPI TPM-Header Dieser Header unterstützt ein Trusted Platform Module (TPM)-System mit PIN 1 VCCSPI...
-
Seite 13: Beschreibung
DVI-D kann nicht konvertiert werden, um RGB-Signale für CRT-Monitore auszugeben und ist nicht kompatibel mit DVI-I. USB 3.2 (Gen1) (bis zu 5 Gb/s) Anschlüsse. Diese 9-poligen Universal Serial Bus (USB)- Anschlüsse sind für USB 3.2 (Gen1)-Geräte. ASUS PRIME H410M-K R2.0... - Seite 14 Mikrofonanschluss (rosa). An diesem Anschluss lässt sich ein Mikrofon anschließen. Die Funktionen der Audioausgänge in 2-, 4-, 5.1- oder 7.1-Kanalkonfigurationen entnehmen Sie bitte der Audio-Konfigurationstabelle auf der nächsten Seite. Audio 2-, 4-, 5.1- oder 7.1-Kanalkonfiguration Headset Anschluss 4-Kanal 5.1-Kanal 7.1-Kanal 2-Kanal Hellblau (Rückseite) Line In...
-
Seite 15: Central Processing Unit (Cpu)
PnP-Abdeckung fehlt oder wenn Sie irgendwelche Schäden an der PnP-Abdeckung / Sockel / Motherboard-Komponenten sehen. • Bewahren Sie die Abdeckung nach der Installation des Motherboards auf. ASUS wird die Return Merchandise Authorization (RMA)-Anfragen nur bearbeiten, wenn das Motherboard mit der Abdeckung auf dem LGA1200-Sockel eingereicht wird. -
Seite 16: Systemspeicher
Die Speichermodule benötigen, bei der Nutzung unter voller Systemlast (2 DIMMs), ein besseres Kühlsystem, um die Systemstabilität zu gewährleisten. • Schauen Sie unter www.asus.com für die aktuelle Liste qualifizierter Anbieter von Speichermodulen. Die unterstützte Speicherfrequenz ist abhängig vom CPU-Typ. Empfohlene Speicherkonfigurationen... -
Seite 17: Installieren Eines Dimms
Installieren eines DIMMs So entfernen Sie ein DIMM ASUS PRIME H410M-K R2.0... - Seite 18 1-10 Kapitel 1: Produkteinführung...
-
Seite 19: Kapitel 2 Bios- Und Raid-Unterstützung
BIOS- und RAID-Unterstützung Kennenlernen des BIOS Das neue ASUS UEFI BIOS ist ein Unified Extensible Interface, das mit der UEFI-Architektur kompatibel ist und bietet eine benutzerfreundliche Oberfläche, die über das herkömmliche Tastatur-BIOS hinaus geht, um eine flexible und komfortable Mauseingabe zu ermöglichen. -
Seite 20: Bios-Setup-Programm
BIOS-Setup-Programm Verwenden Sie das BIOS-Setup, um das BIOS zu aktualisieren und die Parameter zu konfigurieren. Die BIOS-Oberfläche enthält Navigationstasten und eine kurze Bildschirmhilfe, um Sie durch die Benutzung des BIOS-Setup-Programms zu führen. BIOS-Ausführung beim Startup Um das BIOS-Setup beim Start aufzurufen, drücken Sie <Entf> oder <F2> während des Power-On-Self- Test (POST). -
Seite 21: Asus Ez Flash 3
ASUS EZ Flash 3 Mit ASUS EZ Flash 3 können Sie das BIOS mühelos aktualisieren, ohne ein auf dem Betriebssystem basierendes Programm verwenden zu müssen. Stellen Sie sicher, dass Sie die BIOS-Standardeinstellungen laden, um Systemkompatibilität und Stabilität zu gewährleisten. Wählen Sie hierzu Load Optimized Defaults (Optimierte Standardwerte laden) im Exit-Menü... -
Seite 22: Asus Crashfree Bios 3
Wiederherstellen Laden Sie die neueste BIOS-Version für dieses Motherboard unter https://www.asus.com/support/ herunter. Benennen Sie die BIOS-Datei in ASUS.CAP oder PH410MKR.CAP um und kopieren Sie die umbenannte BIOS-Datei auf ein USB-Flash-Laufwerk. Schalten Sie das System ein. Schließen Sie das USB-Flash-Laufwerk mit der BIOS-Datei an einen USB-Anschluss an. -
Seite 23: Raid Konfigurationen
RAID 10-Konfigurationen unterstützt. Weitere Informationen zur Konfiguration Ihrer RAID-Sets finden Sie im RAID-Konfigurationshandbuch unter https://www.asus.com/support oder durch Scannen des QR-Codes. RAID Definitionen RAID 0 (Data striping) veranlasst zwei identische Festplatten dazu, Daten in parallelen, versetzten Stapeln zu lesen und zu schreiben. Die zwei Festplatten machen dieselbe Arbeit wie eine einzige Festplatte, aber mit einer höheren Datentransferrate, nämlich doppelt so schnell wie eine... - Seite 24 Kapitel 2: BIOS- und RAID-Unterstützung...
-
Seite 25: Anhang
Anhang Hinweise Informationen zur FCC-Konformität Verantwortliche Stelle: Asus Computer International Adresse: 48720 Kato Rd., Fremont, CA 94538, USA Telefon- / Fax-Nr.: (510)739-3777 / (510)608-4555 Dieses Gerät entspricht Teil 15 der FCC-Vorschriften. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen, und (2) das Gerät muss empfangene Störungen akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb... -
Seite 26: Entsprechenserklärung Von Innovation, Science And Economic Development Canada (Ised)
Entsprechenserklärung von Innovation, Science and Economic Development Canada (ISED) Dieses Gerät stimmt mit lizenzfreiem/lizenzfreien RSS-Standard(s) von Innovation, Science and Economic Development Canada überein. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen, und (2) das Gerät muss empfangene Störungen akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können. -
Seite 27: Erklärung Zur Erfüllung Der Umweltschutzbestimmungen Für Das Produkt
ASUS-Produkte, die am oder nach dem 23. September 2011 in Vietnam verkauft werden, erfüllen die Anforderungen des Vietnam Circular 30/2011/TT-BCT. Các sản phẩm ASUS bán tại Việt Nam, vào ngày 23 tháng 9 năm2011 trở về sau, đều phải đáp ứng các yêu cầu của Thông tư 30/2011/TT-BCT của Việt Nam. -
Seite 28: Asus Recycling/Rücknahmeservices
ASUS Recycling/Rücknahmeservices Das ASUS-Wiederverwertungs- und Rücknahmeprogramm basiert auf den Bestrebungen, die höchsten Standards zum Schutz der Umwelt anzuwenden. Wir glauben, dass die Bereitstellung einer Lösung für unsere Kunden die Möglichkeit schafft, unsere Produkte, Batterien, andere Komponenten und ebenfalls das Verpackungsmaterial verantwortungsbewußt der Wiederverwertung zuzuführen. - Seite 29 La déclaration de conformité de l’UE peut être Uniunii Europene se găseşte la: www.asus.com/support téléchargée à partir du site Internet suivant : www.asus.com/support Srpski ASUSTeK Computer Inc. ovim izjavljuje da je ovaj uređaj u Deutsch ASUSTeK Computer Inc. erklärt hiermit, dass dieses Gerät...
-
Seite 30: Garantie
ASUS Garantieinformationen • ASUS bietet eine freiwillige Warengarantie des Herstellers an. • ASUS behält sich das Recht zur Auslegung der Bestimmungen in der ASUS Warengarantie vor. • Diese ASUS Warengarantie wird unabhängig und zusätzlich zur rechtmäßigen gesetzlichen Garantie gewährt und beeinträchtigt oder beschränkt in keiner Weise die Rechte aus der gesetzlichen Garantie. - Seite 31 ASUS PRIME H410M-K R2.0...
-
Seite 32: Service Und Support
Service und Support Besuchen Sie unsere mehrsprachige Webseite unter https://www.asus.com/de/support Anhang...
