Inhaltszusammenfassung für Asus PRIME H770-PLUS D4
- Seite 1 PRIME H770-PLUS D4...
- Seite 2 (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt. ASUS BIETET DIESES HANDBUCH IN SEINER VORLIEGENDEN FORM AN, OHNE JEGLICHE GARANTIE, SEI SIE DIREKT ODER INDIREKT, EINSCHLIESSLICH, ABER NICHT BESCHRÄNKT AUF INDIREKTE GARANTIEN ODER BEDINGUNGEN BEZÜGLICH DER VERKÄUFLICHKEIT ODER EIGNUNG FÜR EINEN BESTIMMTEN ZWECK.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitsinformationen ......................iv Über dieses Handbuch .......................v Verpackungsinhalt ........................vi PRIME H770-PLUS D4 Spezifikationsübersicht ..............vi Kapitel 1: Produkteinführung Bevor Sie beginnen ....................1-1 Motherboard-Übersicht ................... 1-2 Central Processing Unit (CPU) .................. 1-9 Systemspeicher ....................... 1-11 M.2 Installation ......................1-13 Kapitel 2: BIOS- und RAID-Unterstützung... -
Seite 4: Sicherheitsinformationen
Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie das Netzkabel aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden. -
Seite 5: Über Dieses Handbuch
Wo finden Sie weitere Informationen In den folgenden Quellen finden Sie weitere Informationen, sowie Produkt- und Software-Updates. ASUS Webseite Die ASUS Webseite (www.asus.com) enthält aktualisierte Informationen über ASUS Hardware- und Softwareprodukte. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente, wie z.B. Garantiekarten, die von Ihrem Händler hinzugefügt wurden. -
Seite 6: Verpackungsinhalt
2 x PCIe 3.0 x1 Steckplätze * Bitte finden Sie die Tabelle für die PCIe-Verzweigung auf der Support-Webseite unter (https://www.asus.com/support/FAQ/1037507/). HINWEIS: Um die Kompatibilität des installierten Geräts sicherzustellen, schauen Sie bitte unter https://www.asus.com/support/ nach der Liste der unterstützten Peripheriegeräte. (Fortsetzung auf der nächsten Seite) - Seite 7 PRIME H770-PLUS D4 Spezifikationsübersicht Insgesamt werden 3 x M.2 Steckplätze und 4 x SATA 6 Gb/s Anschlüsse unterstützt* Intel Prozessoren der 13. und 12. Generation M.2_1 Steckplatz (Key M), Typ 2242/2260/2280 (unterstützt PCIe 4.0 x4 Modus) Intel H770 Chipsatz M.2_2 Steckplatz (Key M), Typ 2242/2260/2280/22110 (unterstützt PCIe 4.0 x4...
- Seite 8 PRIME H770-PLUS D4 Spezifikationsübersicht Lüfter- und Kühler-bezogen 1 x CPU-Lüfter-Header (4-polig) 1 x 4-poliger AIO Pumpen-Header 3 x Gehäuselüfter-Header (4-polig) Strombezogen 1 x 24-poliger Hauptstromanschluss 1 x 8-poliger +12V Stromanschluss Speicherbezogen 3 x M.2 Steckplätze (Key M) 4 x SATA 6 Gb/s Anschlüsse Interne E/A-Anschlüsse...
- Seite 9 WOL für PME, PXE Betriebssystem Windows 11, Windows 10, 64-bit ATX Formfaktor Formfaktor 12 Zoll x 9,6 Zoll (30,5 cm x 24,4 cm) Spezifikationen können sich ohne vorherige Ankündigung ändern. Schauen Sie bitte auf der ASUS Webseite nach den neuesten Spezifikationen.
-
Seite 11: Kapitel 1: Produkteinführung
Die Definitionen der Pins in diesem Kapitel dienen lediglich der Veranschaulichung. Die Namen der Pins hängen von der Position des jeweiligen Headers/Jumpers/Anschlusses ab. • Für weitere Informationen zur Installation Ihres Motherboards scannen Sie bitte den folgenden QR-Code: PRIME H770-PLUS D4... -

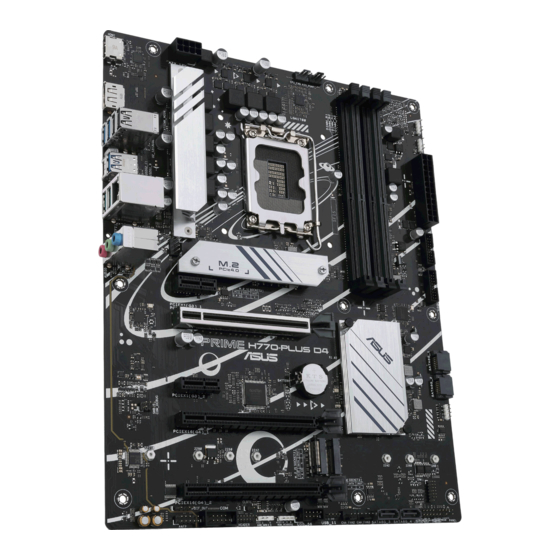

Seite 12: Motherboard-Übersicht
Motherboard-Übersicht 24.4cm(9.6in) CPU_FAN AIO_PUMP HDMI ATX_12V DIGI+ U2_1213 U32G1_78 Platzieren Sie U32G1_9 diese Seite in U32G2_C1 LGA1700 Richtung des Gehäuses LAN_U32G2_34 M.2(WIFI) AUDIO 2242 2260 2280 M.2_1(SOCKET3) PCIEX1(G3)_1 PCIE SATA IRST 4.0 X4 PCIEX16(G5) Ethernet Intel ® H770 BATTERY PCIEX1(G3)_2 Super COM_DEBUG PCIEX16(G4)_1... - Seite 13 M.2_1 Steckplatz (Key M), Typ 2242/2260/2280 (unterstützt PCIe 4.0 x4 Modus) Intel H770 Chipsatz • M.2_2 Steckplatz (Key M), Typ 2242/2260/2280/22110 (unterstützt PCIe 4.0 x4 Modus) M.2_3 Steckplatz (Key M), Typ 2242/2260/2280 (unterstützt PCIe 4.0 x4 & SATA Modus) PRIME H770-PLUS D4...
- Seite 14 7. SATA 6 Gb/s Anschlüsse Die SATA 6 Gb/s Anschlüsse ermöglichen Ihnen, SATA-Geräte, wie optische Laufwerke und Festplatten über ein SATA-Kabel anzuschließen. 8. USB 3.2 (Gen1)-Header Die USB 3.2 (Gen1)-Header ermöglichen es Ihnen, ein USB 3.2 (Gen1)- PIN 1 USB3+5V Modul für zusätzliche USB 3.2 (Gen1)-Anschlüsse zu verbinden.
-
Seite 15: Com-Anschluss-Header
Wir empfehlen Ihnen, ein High-Definition Frontblenden-Audiomodul mit diesem Header zu verbinden, um die High-Definition Audio-Funktionen dieses Motherboards zu nutzen. HD-audio-compliant pin definition 15. S/PDIF-Ausgangs-Header SPDIF_OUT Über den S/PDIF-Ausgangs-Header können Sie das Sony/Philips Digital Interface (S/ PDIF)-Ausgangsmodul anschließen. Das S/PDIF-Modul muss separat erworben werden. PRIME H770-PLUS D4... - Seite 16 16. SPI TPM-Header Dieser Header unterstützt ein Trusted Platform Module (TPM)-System PIN 1 VCCSPI S_SPI_TPM_IRQ# mit einem Serial Peripheral Interface (SPI), womit Sie Schlüssel, S_PLTRST# S_SPI_TPM_CS2# F2_SPI_CS1#_R TPM_DETECT_L digitale Zertifikate, Kennwörter und Daten sicher speichern können. +3V_SPI F_SPI_CS0#_R T_SPI_CLK Ein TPM-System hilft außerdem die Netzwerksicherheit zu erhöhen, T_SPI_MISO T_SPI_MOSI F_SPI_HOLD#_R...
- Seite 17 USB 3.2 (Gen2) (bis zu 10 Gb/s) Anschluss (USB Typ-C). Dieser Universal Serial Bus 3.2 (USB 3.2)-Anschluss ist für USB 3.2 (Gen2) Typ-C-Geräte vorgesehen. USB 3.2 (Gen2) (bis zu 10 Gb/s) Anschlüsse (grünblau, Typ A). Diese Universal Serial Bus 3.2 (USB 3.2)-Anschlüsse sind für USB 3.2 (Gen2)-Geräte vorgesehen. PRIME H770-PLUS D4...
-
Seite 18: Audio 2-, 4-, 5.1- Oder 7.1-Kanalkonfiguration
Senkrechter M.2 Steckplatz (Key E). Der senkrechte M.2 Steckplatz (Key E) ermöglicht Ihnen, ein M.2 WLAN-Modul zu installieren. Das M.2 WLAN-Modul muss separat erworben werden. Mikrofonanschluss (rosa). An diesem Anschluss lässt sich ein Mikrofon anschließen. Die Funktionen der Audioausgänge in 2-, 4-, 5.1- oder 7.1-Kanalkonfigurationen entnehmen Sie bitte der folgenden Audio-Konfigurationstabelle. -
Seite 19: Central Processing Unit (Cpu)
KEINESFALLS eine für LGA1155, LGA1156, LGA1151 und LGA1200 Sockel entworfene CPU auf dem LGA1700 Sockel. • ASUS haftet nicht für Schäden aufgrund falscher CPU-Installation/-Entfernung, falscher CPU- Ausrichtung/-Platzierung bzw. für Schäden durch Unachtsamkeit des Nutzers. Installation der CPU Seien Sie vorsichtig beim Anheben des Befestigungshebels. - Seite 20 1-10 Kapitel 1: Produkteinführung...
-
Seite 21: Systemspeicher
Ihnen, Arbeitsspeichermodule der gleichen Version oder Datumscode (D/C), von dem selben Anbieter, zu installieren. Fragen Sie Ihren Händler, um die richtigen Speichermodule zu erhalten. • Schauen Sie unter www.asus.com für die Liste qualifizierter Anbieter von Speichermodulen. Die unterstützte Speicherfrequenz ist abhängig vom CPU-Typ. Empfohlene Speicherkonfigurationen DIMM_B1... -
Seite 22: Installieren Eines Dimms
Installieren eines DIMMs So entfernen Sie ein DIMM 1-12 Kapitel 1: Produkteinführung... -
Seite 23: M.2 Installation
Bringen Sie NICHT die mitgelieferten M.2 Gummipads an, wenn Sie ein doppelseitiges M.2 Speichergerät installieren. Die vorinstallierte Gummiauflage ist mit doppelseitigen M.2 Speichergeräten kompatibel. • Die Abbildungen in diesem Abschnitt dienen lediglich der Veranschaulichung. • Die M.2 Speichergeräte müssen separat erworben werden. PRIME H770-PLUS D4 1-13... - Seite 24 1-14 Kapitel 1: Produkteinführung...
-
Seite 25: Kapitel 2: Bios- Und Raid-Unterstützung
BIOS- und RAID-Unterstützung Kennenlernen des BIOS Das neue ASUS UEFI BIOS ist ein Unified Extensible Interface, das mit der UEFI-Architektur kompatibel ist und bietet eine benutzerfreundliche Oberfläche, die über das herkömmliche Tastatur-BIOS hinaus geht, um eine flexible und komfortable Mauseingabe zu ermöglichen. -
Seite 26: Bios-Setup-Programm
BIOS-Setup-Programm Verwenden Sie das BIOS-Setup, um das BIOS zu aktualisieren und die Parameter zu konfigurieren. Die BIOS-Oberfläche enthält Navigationstasten und eine kurze Bildschirmhilfe, um Sie durch die Benutzung des BIOS-Setup-Programms zu führen. BIOS-Ausführung beim Startup Um das BIOS-Setup beim Start aufzurufen, drücken Sie <Entf> oder <F2> während des Power-On-Self- Test (POST). -
Seite 27: Asus Ez Flash 3
ASUS EZ Flash 3 Mit ASUS EZ Flash 3 können Sie das BIOS mühelos aktualisieren, ohne ein auf dem Betriebssystem basierendes Programm verwenden zu müssen. Stellen Sie sicher, dass Sie die BIOS-Standardeinstellungen laden, um Systemkompatibilität und Stabilität zu gewährleisten. Wählen Sie hierzu Load Optimized Defaults (Optimierte Standardwerte laden) im Exit-Menü... -
Seite 28: Asus Crashfree Bios 3
Wiederherstellen Laden Sie die neueste BIOS-Version für dieses Motherboard unter https://www.asus.com/support/ herunter. Benennen Sie die BIOS-Datei in ASUS.CAP oder PH770PD4.CAP um und kopieren Sie die umbenannte BIOS-Datei auf ein USB-Flash-Laufwerk. Schalten Sie das System ein. Schließen Sie das USB-Flash-Laufwerk mit der BIOS-Datei an einen USB-Anschluss an. -
Seite 29: Raid Konfigurationen
RAID 10-Konfigurationen unterstützt. Weitere Informationen zur Konfiguration Ihrer RAID-Sets finden Sie im RAID-Konfigurationshandbuch unter https://www.asus.com/support oder durch Scannen des QR-Codes. RAID Definitionen RAID 0 (Data striping) veranlasst zwei identische Festplatten dazu, Daten in parallelen, versetzten Stapeln zu lesen und zu schreiben. Die zwei Festplatten machen dieselbe Arbeit wie eine einzige Festplatte, aber mit einer höheren Datentransferrate, nämlich doppelt so schnell wie eine... - Seite 30 Kapitel 2: BIOS- und RAID-Unterstützung...
-
Seite 31: Anhang
Anhang Hinweise Informationen zur FCC-Konformität Verantwortliche Stelle: Asus Computer International Adresse: 48720 Kato Rd., Fremont, CA 94538, USA Telefon- / Fax-Nr.: (510)739-3777 / (510)608-4555 Dieses Gerät entspricht Teil 15 der FCC-Vorschriften. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen, und (2) das Gerät muss empfangene Störungen akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb... -
Seite 32: Entsprechenserklärung Von Innovation, Science And Economic Development Canada (Ised)
Entsprechenserklärung von Innovation, Science and Economic Development Canada (ISED) Dieses Gerät stimmt mit lizenzfreiem/lizenzfreien RSS-Standard(s) von Innovation, Science and Economic Development Canada überein. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen, und (2) das Gerät muss empfangene Störungen akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können. - Seite 33 ASUS-Produkte, die am oder nach dem 23. September 2011 in Vietnam verkauft werden, erfüllen die Anforderungen des Vietnam Circular 30/2011/TT-BCT. Các sản phẩm ASUS bán tại Việt Nam, vào ngày 23 tháng 9 năm2011 trở về sau, đều phải đáp ứng các yêu cầu của Thông tư 30/2011/TT-BCT của Việt Nam.
-
Seite 34: Sicherheitshinweise
Sicherheitshinweise Das mit diesem Produkt mitgelieferte Zubehör wurde für die Verwendung zusammen mit diesem Produkt entworfen und überprüft. Verwenden Sie niemals Zubehör für andere Produkte, um der Gefahr eines Stromschlags oder Brands vorzubeugen. Anhang... -
Seite 35: Vereinfachte Eu-Konformitätserklärung
Français AsusTek Computer Inc. déclare par la présente que cet appareil est conforme aux critères essentiels et autres clauses pertinentes des directives concernées. La déclaration de conformité de l’UE peut être téléchargée à partir du site Internet suivant : www.asus.com/support. -
Seite 36: Garantie
ASUS Garantieinformationen • ASUS bietet eine freiwillige Warengarantie des Herstellers an. • ASUS behält sich das Recht zur Auslegung der Bestimmungen in der ASUS Warengarantie vor. • Diese ASUS Warengarantie wird unabhängig und zusätzlich zur rechtmäßigen gesetzlichen Garantie gewährt und beeinträchtigt oder beschränkt in keiner Weise die Rechte aus der gesetzlichen Garantie. - Seite 37 PRIME H770-PLUS D4...
-
Seite 38: Asus Kontaktinformation
ASUS COMPUTER GmbH (Deutschland und Österreich) Adresse: Harkortstraße 21-23, 40880 Ratingen, Deutschland ASUSTeK (UK) LIMITED Adresse: 1st Floor, Sackville House, 143-149 Fenchurch Street, London, EC3M 6BL, England, United Kingdom Service und Support Besuchen Sie unsere mehrsprachige Webseite unter https://www.asus.com/support. Anhang...
