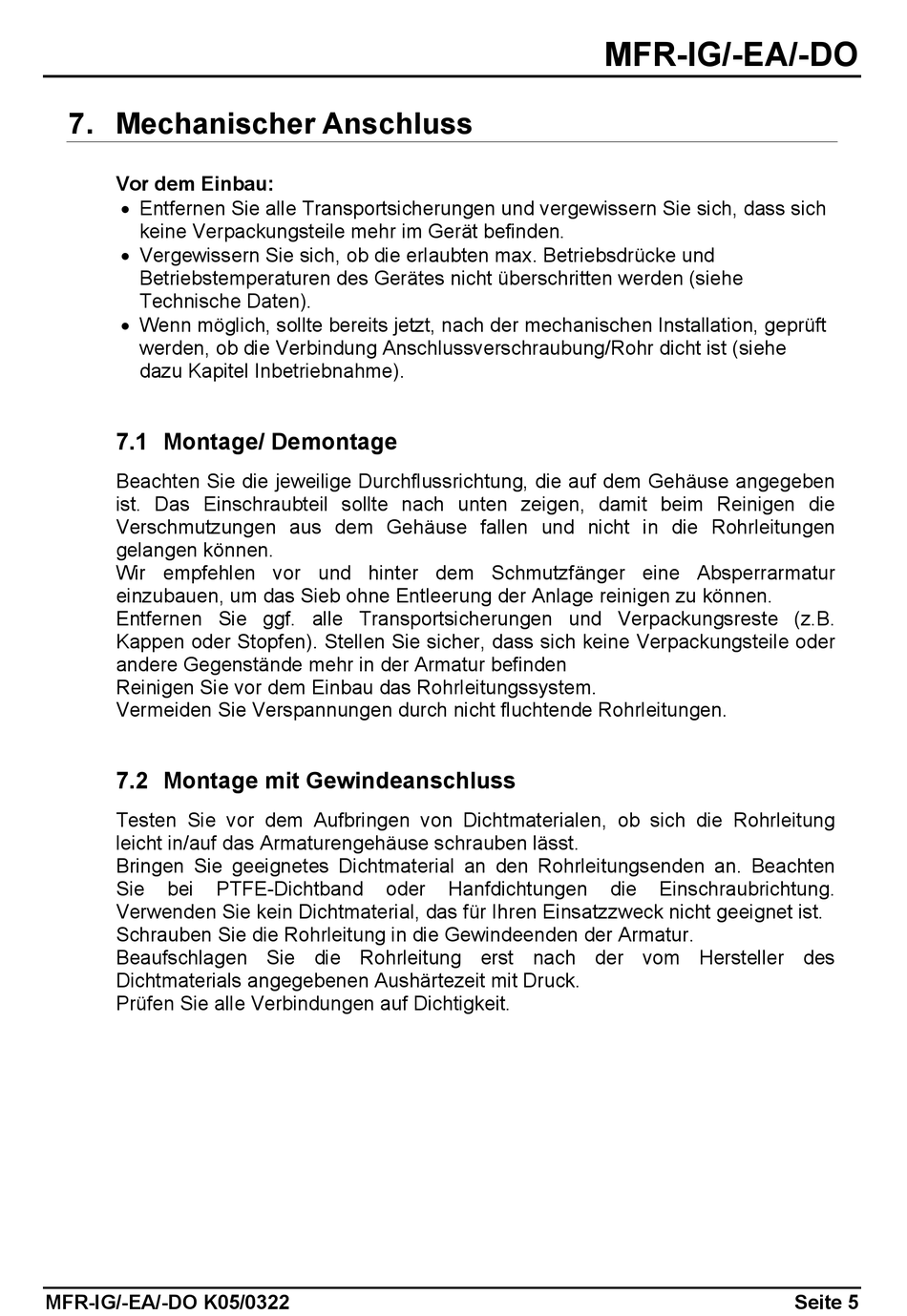

7. Mechanischer Anschluss
Vor dem Einbau:
Entfernen Sie alle Transportsicherungen und vergewissern Sie sich, dass sich
keine Verpackungsteile mehr im Gerät befinden.
Vergewissern Sie sich, ob die erlaubten max. Betriebsdrücke und
Betriebstemperaturen des Gerätes nicht überschritten werden (siehe
Technische Daten).
Wenn möglich, sollte bereits jetzt, nach der mechanischen Installation, geprüft
werden, ob die Verbindung Anschlussverschraubung/Rohr dicht ist (siehe
dazu Kapitel Inbetriebnahme).
7.1 Montage/ Demontage
Beachten Sie die jeweilige Durchflussrichtung, die auf dem Gehäuse angegeben
ist. Das Einschraubteil sollte nach unten zeigen, damit beim Reinigen die
Verschmutzungen aus dem Gehäuse fallen und nicht in die Rohrleitungen
gelangen können.
Wir empfehlen vor und hinter dem Schmutzfänger eine Absperrarmatur
einzubauen, um das Sieb ohne Entleerung der Anlage reinigen zu können.
Entfernen Sie ggf. alle Transportsicherungen und Verpackungsreste (z.B.
Kappen oder Stopfen). Stellen Sie sicher, dass sich keine Verpackungsteile oder
andere Gegenstände mehr in der Armatur befinden
Reinigen Sie vor dem Einbau das Rohrleitungssystem.
Vermeiden Sie Verspannungen durch nicht fluchtende Rohrleitungen.
7.2 Montage mit Gewindeanschluss
Testen Sie vor dem Aufbringen von Dichtmaterialen, ob sich die Rohrleitung
leicht in/auf das Armaturengehäuse schrauben lässt.
Bringen Sie geeignetes Dichtmaterial an den Rohrleitungsenden an. Beachten
Sie
bei
PTFE-Dichtband
Verwenden Sie kein Dichtmaterial, das für Ihren Einsatzzweck nicht geeignet ist.
Schrauben Sie die Rohrleitung in die Gewindeenden der Armatur.
Beaufschlagen Sie die Rohrleitung erst nach der vom Hersteller des
Dichtmaterials angegebenen Aushärtezeit mit Druck.
Prüfen Sie alle Verbindungen auf Dichtigkeit.
MFR-IG/-EA/-DO K05/0322
oder
Hanfdichtungen
MFR-IG/-EA/-DO
die
Einschraubrichtung.
Seite 5
