Inhaltszusammenfassung für Kobold MFR-IG

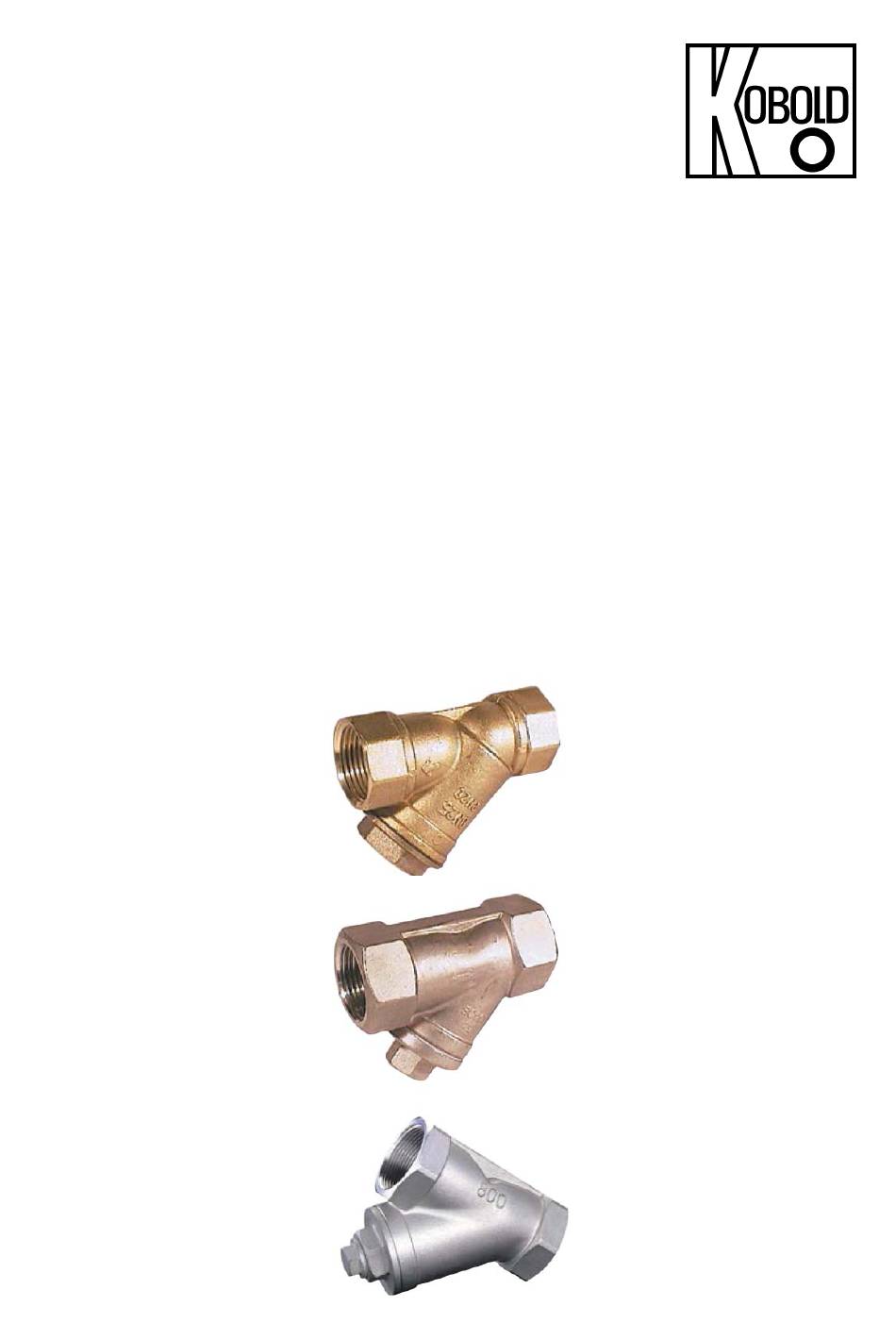

- Seite 1 Bedienungsanleitung für Schmutzfänger Typ: MFR-IG/-EA/-DO...
-
Seite 2: Inhaltsverzeichnis
Bestelldaten ....................9 Abmessungen ..................... 10 EU-Konformitätserklärung ................12 Herstellung und Vertrieb durch: Kobold Messring GmbH Nordring 22-24 D-65719 Hofheim Tel.: +49 (0)6192-2990 Fax: +49(0)6192-23398 E-Mail: info.de@kobold.com Internet: www.kobold.com Seite 2 MFR-IG/-EA/-DO K05/0322... -
Seite 3: Hinweis
Diese Bedienungsanleitung vor dem Auspacken und vor der Inbetriebnahme lesen und genau beachten. The instruction manuals on our website www.kobold.com are always for currently manufactured version of our products. Due to technical changes, the instruction manuals available online may not always correspond to the product version you have purchased. -
Seite 4: Arbeitsweise
MFR-IG/-EA/-DO 5. Arbeitsweise Der KOBOLD-Schmutzfänger findet als Geräteschutz- wie auch als Zentralfilter eine breite Anwendung. Zur Schmutzabscheidung wird dieser in industriellen Kühl- und Schmierkreisen eingesetzt – insbesondere dort, wo Rückstände aus Montage und Verschleiß wie z. B. Gewindeschneidspäne, Zunderreste, Abriebpartikel etc. im Medienstrom mitgeführt werden. Verunreinigungen dieser Art bilden unter anderem Ablagerungen an und in hochempfindlichen Mess- und Regeleinrichtungen –... -
Seite 5: Mechanischer Anschluss
Verwenden Sie kein Dichtmaterial, das für Ihren Einsatzzweck nicht geeignet ist. Schrauben Sie die Rohrleitung in die Gewindeenden der Armatur. Beaufschlagen Sie die Rohrleitung erst nach der vom Hersteller des Dichtmaterials angegebenen Aushärtezeit mit Druck. Prüfen Sie alle Verbindungen auf Dichtigkeit. MFR-IG/-EA/-DO K05/0322 Seite 5... - Seite 6 MFR-IG/-EA/-DO Schmutzfänger, Montage Gewindeanschluss Schmutzfänger, Deckel demontieren Seite 6 MFR-IG/-EA/-DO K05/0322...
-
Seite 7: Wartung
Dichtring korrekt im Deckel sitzt und dass sich keine Verschmutzungen auf dem Dichtring oder der Dichtfläche befinden. Ziehen Sie den Deckel mit einem geeigneten Maulschlüssel fest an. Prüfen Sie alle Verbindungen auf Dichtigkeit. Schmutzfänger, Reinigen des Siebeinsatzes MFR-IG/-EA/-DO K05/0322 Seite 7... -
Seite 8: Technische Daten
Durchflussrichtung beachten Werkstoffe Gehäuse: Edelstahl 1.4408 Deckel: Edelstahl 1.4408 Siebzylinder: Edelstahl 1.4301 Dichtung: PTFE MFR-IG (Ausführung Messing) Bauform: Zweiteilige verschraubte Körperkonstruktion Anschlüsse: Innengewinde G ¼ bis G 4 DIN ISO 228 T1 Nenndruck: siehe Bestelldaten Temperaturbereich: Max. 90 °C (Wasser) - 15 °C bis 110 °C (Luft) -
Seite 9: Bestelldaten
Edelstahl 1.4408, EN 1503-1 Deckel (2): CF8M, EN1503-2 Siebzylinder (4): Edelstahl 316 Haube (9): Edelstahl 1.4408, EN 1503-1 Dichtung (11): PTFE O-Ring (31): 10. Bestelldaten Abmessungen und Bestelldaten MFR-IG Ausführung Messing (Bestellbeispiel: MFR-IGR15) Gewinde -Wert Bestell-Nr. Maschenweite Nenndruck Gewicht [µm] [mm] [mm] [kg] ¼... -
Seite 10: Abmessungen
65,0 51,0 12,0 MFR-DOR15 DN15 ½“ 65,0 51,0 15,0 MFR-DOR25 DN25 1“ 90,0 72,0 25,0 MFR-DOR40 DN40 1½“ 120,0 87,0 40,0 MFR-DOR50 DN50 2“ 140,0 103,0 50,0 MFR-DOR80 DN80 3“ 200,0 143,0 80,0 11. Abmessungen MFR-IG Seite 10 MFR-IG/-EA/-DO K05/0322... - Seite 11 MFR-IG/-EA/-DO MFR-EA MFR-D0 MFR-IG/-EA/-DO K05/0322 Seite 11...
-
Seite 12: Eu-Konformitätserklärung
MFR-IG/-EA/-DO 12. EU-Konformitätserklärung Wir, Kobold Messring GmbH, Hofheim-Ts., Bundesrepublik-Deutschland, erklären, dass das Produkt Schmutzfänger Typ: MFR – IG/--EA/-DO... folgende EG-Richtlinien erfüllt: 2011/65/EU RoHS (Kategorie 9) 2015/863/EU Delegierte Richtlinie (RoHS III) Hofheim, den 15. Okt. 2019 H. Peters M. Wenzel Geschäftsführer...
