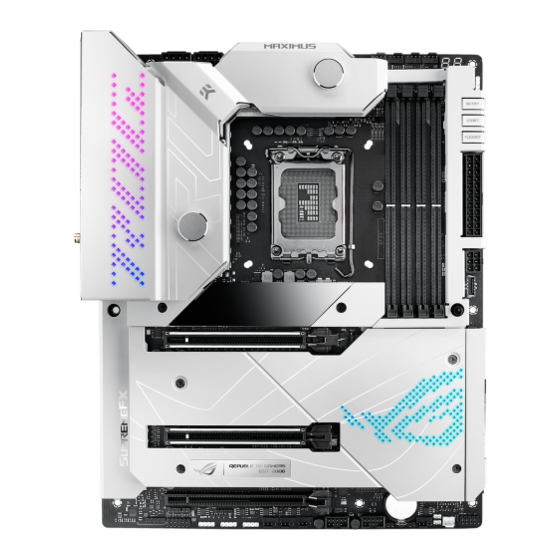

Asus ROG MAXIMUS Z690 FORMULA Bedienungsanleitung

Asus ROG MAXIMUS Z690 FORMULA Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für ROG MAXIMUS Z690 FORMULA:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
ROG MAXIMUS
Z690 FORMULA

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Asus ROG MAXIMUS Z690 FORMULA

Inhaltszusammenfassung für Asus ROG MAXIMUS Z690 FORMULA

  • Seite 1 ROG MAXIMUS Z690 FORMULA...

  • Seite 2: Erste Ausgabe September 2021

    (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt. ASUS BIETET DIESES HANDBUCH IN SEINER VORLIEGENDEN FORM AN, OHNE JEGLICHE GARANTIE, SEI SIE DIREKT ODER INDIREKT, EINSCHLIESSLICH, ABER NICHT BESCHRÄNKT AUF INDIREKTE GARANTIEN ODER BEDINGUNGEN BEZÜGLICH DER VERKÄUFLICHKEIT ODER EIGNUNG FÜR EINEN BESTIMMTEN ZWECK.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheitsinformationen ......................v Über dieses Handbuch ......................vi ROG MAXIMUS Z690 FORMULA Spezifikationsübersicht ............vii Verpackungsinhalt ........................xiii Installationswerkzeuge und Komponenten .................xiv Kapitel 1: Produkteinführung Bevor Sie beginnen ....................1-1 Motherboard-Layout ..................... 1-2 Kapitel 2: Grundinstallation Ihr Computersystem aufbauen ................2-1 2.1.1 CPU Installation ......................2-1 2.1.2...
  • Seite 4 Anhang Q-Code-Tabelle ........................A-1 Hinweise ..........................A-5 Garantie ..........................A-12 ASUS Kontaktinformation ....................A-14 Service und Support ......................A-14...

  • Seite 5: Sicherheitsinformationen

    Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie das Netzkabel aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden.

  • Seite 6: Über Dieses Handbuch

    Wo finden Sie weitere Informationen In den folgenden Quellen finden Sie weitere Informationen, sowie Produkt- und Software-Updates. ASUS Webseite Die ASUS Webseite (www.asus.com) enthält aktualisierte Informationen über ASUS Hardware- und Softwareprodukte. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente, wie z.B. Garantiekarten, die von Ihrem Händler hinzugefügt wurden.

  • Seite 7: Rog Maximus Z690 Formula Spezifikationsübersicht

    Speicher Unterstützt Intel Extreme Memory Profile (XMP) * Die unterstützte tatsächliche Speicherdatenrate hängt von den CPU-Typen und DRAM-Modulen ab. Weitere Informationen finden Sie unter www.asus.com in der Liste qualifizierter Anbieter von Speichermodulen. 1 x HDMI™-Anschluss** 2 x Intel Thunderbolt™ 4-Anschlüsse (USB Typ-C) unterstützen DisplayPort 1.4- und Thunderbolt™-Videoausgabe***...
  • Seite 8 ROG MAXIMUS Z690 FORMULA Spezifikationsübersicht Intel Z690 Chipsatz** M.2_2 Steckplatz (Key M), Typ 2242/2260/2280 (unterstützt PCIe 3.0 x4 Modus) M.2_3 Steckplatz (Key M), Typ 2242/2260/2280 (unterstützt PCIe 4.0 x4 & SATA Modus) Hyper M.2_1 Steckplatz (Key M) über ROG Hyper M.2-Karte, Typ 2242/2260/2280/22110 (unterstützt PCIe 4.0 x4 Modus)***...

  • Seite 9: Audioausstattung

    ROG MAXIMUS Z690 FORMULA Spezifikationsübersicht Audioausstattung: - SupremeFX Shielding-Technologie - ESS SABRE9018Q2C DAC/AMP Audio - Vergoldete Audio-Buchsen - Optischer S/PDIF-Ausgang hinten - Hochwertige Audio-Kondensatoren 2 x Thunderbolt™ 4 USB Typ-C-Anschlüsse 7 x USB 3.2 (Gen2) Anschlüsse (6 x Typ-A und 1 x USB Typ-C) 3 x USB 2.0 Anschlüsse (3 x Typ-A)
  • Seite 10 ROG MAXIMUS Z690 FORMULA Spezifikationsübersicht Sonstiges 3 x Ansteuerbare (Gen2) Header 1 x Aura RGB-Header 1 x FlexKey-Taste 1 x 12-1-poliger Frontblenden-Audio-Header (AAFP) Interne E/A-Anschlüsse 1 x ReTry-Taste 1 x SPI TPM-Header (14-1-polig) 1 x Starttaste 1 x 10-1-poliger System-Panel-Header 1 x Header für thermische Sensoren...

  • Seite 11: Softwarefunktionen

    * Um 60W zu unterstützen, installieren Sie bitte das Stromkabel am 6-poligen PCIe- Grafikkartenanschluss, sonst werden nur 27W unterstützt. ASUS HYDRANODE - 3 x Gehäuselüfterunterstützung* (CHA_FAN1P, CHA_FAN2P, CHA_FAN3P)* * Besuchen Sie die ASUS-Webseite für die neueste Kompatibilitätsliste. Exklusive ROG-Software - ROG CPU-Z - GameFirst VI...
  • Seite 12 ASUS Webseite nach den neuesten Spezifikationen. • MyASUS bietet Ihnen eine Vielzahl von Support-Funktionen, z. B. Unterstützung bei der Fehlerbehebung, Optimierung der Produktleistung, Integration der ASUS-Software und Erstellung von Wiederherstellungsdatenträgern. Bitte scannen Sie den QR-Code, um die Installationsanleitung und FAQ (Häufig gestellte Fragen) zu erhalten.

  • Seite 13: Verpackungsinhalt

    Verpackungsinhalt Stellen Sie sicher, dass Ihr Motherboard-Paket die folgenden Artikel enthält. Motherboard 1 x ROG MAXIMUS Z690 FORMULA Motherboard 1 x ARGB RGB-Verlängerungskabel 1 x RGB-Verlängerungskabel Kabel 2 x ROG Weave SATA 6 G Kabel 4 x SATA 6 Gb/s Kabel 1 x ROG Hyper M.2-Karte mit Kühlkörper...

  • Seite 14: Installationswerkzeuge Und Komponenten

    Installationswerkzeuge und Komponenten Philips (Kreuz)-Schraubenzieher PC Gehäuse Netzteil Intel LGA 1700 CPU CPU-Lüfter, kompatibel mit Intel LGA 1700 DDR5 DIMM SATA Festplattenlaufwerk SATA optisches Laufwerk (optional) Grafikkarte (optional) M.2 SSD Modul (optional) 1 Tüte mit Schrauben Das Werkzeug und die Komponenten, die in der Tabelle aufgelistet sind, sind nicht im Motherboard-Paket enthalten.

  • Seite 15: Produkteinführung

    Originalverpackung der Komponente. • Vor dem Installieren oder Ausbau einer Komponente muss die ATX-Stromversorgung ausgeschaltet oder das Netzkabel aus der Steckdose gezogen sein. Nichtbeachtung kann zu schweren Schäden am Motherboard, Peripheriegeräten oder Komponenten führen. ROG MAXIMUS Z690 FORMULA...

  • Seite 16: Motherboard-Layout

    Motherboard-Layout Kapitel 1: Produkteinführung...
  • Seite 17 1-18 15. Frontblenden-Audio-Header 1-19 16. Retry-Taste 1-19 17. Starttaste 1-20 18. System-Panel-Header 1-21 19. Thermischer Sensor-Header 1-22 20. TPM-Header 1-23 21. Q-Code LED 1-24 22. Q-LEDs 1-25 23. Speichergeräteaktivitäts-LED 1-25 24. LED für 8-poligen Stromstecker 1-26 ROG MAXIMUS Z690 FORMULA...

  • Seite 18: Cpu-Sockel

    übernehmen, wenn die Schäden durch die Lieferung entstanden sind. • Bewahren Sie die Abdeckung nach der Installation des Motherboards auf. ASUS wird die Return Merchandise Authorization (RMA)-Anfragen nur bearbeiten, wenn das Motherboard mit der Abdeckung auf dem LGA1700-Sockel eingereicht wird.

  • Seite 19: Dimm-Steckplätze

    Das Motherboard ist mit Dual Inline Memory Module (DIMM)-Steckplätzen für DDR5 (Double Data Rate 5)-Speichermodule ausgestattet. Ein DDR5-Speichermodul ist anders gekerbt als DDR-, DDR2-, DDR3- oder DDR4-Module. Installieren Sie KEIN DDR-, DDR2-, DDR3- oder DDR4-Speichermodul auf einen DDR5-Steckplatz. Empfohlene Speicherkonfigurationen ROG MAXIMUS Z690 FORMULA...
  • Seite 20 Ihnen, Arbeitsspeichermodule der gleichen Version oder Datencode (D/C), von dem selben Anbieter, zu installieren. Fragen Sie Ihren Händler, um die richtigen Speichermodule zu erhalten. • Besuchen Sie die ASUS-Website für die aktuellste QVL (Qualified Vendors List - Liste qualifizierter Händler). Kapitel 1: Produkteinführung...

  • Seite 21: Erweiterungssteckplätze

    Erweiterungssteckplätze Trennen Sie das Stromkabel, bevor Sie Erweiterungskarten hinzufügen oder entfernen . Andernfalls können Sie sich verletzen und die Motherboard-Komponenten beschädigen. In der folgenden Tabelle finden Sie die empfohlene Hyper M.2-Konfiguration. ROG MAXIMUS Z690 FORMULA...

  • Seite 22: Steckplatzbeschreibung

    Einstellungen für die PCIe-Verzweigung und M.2 bei PCIe x16 Steckplätzen für die ROG Hyper M.2-Karte Anzahl der identifizierbaren M.2 SSDs (Stück) Steckplatzbeschreibung Situation für die ROG Hyper M.2-Karte Hyper M.2_1 Hyper M.2_2 PCIEX16 (G5)_1 PCIe 4.0 x4 PCIEX16 (G5)_2 PCIe 5.0 x4 / PCIe 4.0 x4 PCIEX16 (G4) PCIe 4.0 x4 PCIe 4.0 x4...

  • Seite 23: Lüfter- Und Pumpen-Header

    Lüfter- und Pumpen-Header Die Lüfter- und Pumpen-Header ermöglichen Ihnen, Lüfter oder Pumpen zur Kühlung des Systems zu verbinden. Die ASUS HYDRANODE-Funktion ist verfügbar, wenn ein ASUS HYDRANODE-Lüfter mit einem ASUS HYDRANODE-Lüfteranschluss verbunden ist. • Vergessen Sie NICHT, die Lüfterkabel mit den Lüfter-Headern zu verbinden. Eine unzureichende Belüftung innerhalb des Systems kann die Motherboard-Komponenten...

  • Seite 24: Flüssigkeitskühlungssystem-Header

    Flüssigkeitskühlungssystem-Header Die Flüssigkeitskühlungssystem-Header ermöglichen Ihnen, Sensoren zur Überwachung der Temperatur und Durchflussleistung Ihres Flüssigkeitskühlungssystems zu verbinden. Sie können die Lüfter und die Wasserpumpe manuell anpassen, um den Wärmehaushalt Ihres Flüssigkeitskühlsystems zu optimieren. Kapitel 1: Produkteinführung 1-10...

  • Seite 25: Stromanschlüsse

    Sie ein Netzteil mit 1000W Leistung oder höher, um die Systemstabilität zu gewährleisten. Der PD_12V_PWR-Anschluss bietet zusätzlichen Strom für Ihre PCIe X16-Steckplätze. Um 60W zu unterstützen, installieren Sie bitte das Stromkabel am 6-poligen PCIe-Grafikkartenanschluss (PD_12V_PWR), sonst werden nur 27W unterstützt. ROG MAXIMUS Z690 FORMULA 1-11...

  • Seite 26: M.2-Steckplatz

    M.2-Steckplatz Der M.2-Steckplatz ermöglicht Ihnen, M.2-Geräte zu installieren, z. B. M.2 SSD-Module. • Intel Prozessoren der 12. Generation: - Der M.2_1 unterstützt das PCIE 4.0 x4 Modus M Key Design sowie Speichergeräte des Typs 2242 / 2260 / 2280 / 22110. Intel Z690 Chipsatz: •...

  • Seite 27: Sata 6Gb/S Anschluss

    RAID 0-, 1-, 5- und 10-Konfiguration mit der Intel Rapid Storage Technologie über den integrierten Intel Z690-Chipsatz erstellen. • RAID-Konfigurationen und Boot-Laufwerke werden in den SATA6G_E1-2-Anschlüssen nicht unterstützt. Bevor Sie ein RAID-Set erstellen, lesen Sie die RAID Konfigurationsanleitung. Sie können die RAID Konfigurationsanleitung von der ASUS Webseite herunterladen. ROG MAXIMUS Z690 FORMULA 1-13...

  • Seite 28: Usb 3.2 (Gen2X2) Typ-C Frontblendenanschluss

    USB 3.2 (Gen2x2) Typ-C Frontblendenanschluss Der USB 3.2 (Gen2x2) Typ-C-Anschluss ermöglicht es Ihnen, ein USB 3.2 (Gen2x2) Typ-C-Modul für einen zusätzlichen USB 3.2 (Gen2x2) Typ-C-Anschluss an der Frontblende zu verbinden. Der USB 3.2 (Gen2x2) Typ-C-Anschluss bietet Datenübertragungsgeschwindigkeiten bis zu 20 Gb/s.

  • Seite 29: Usb 2.0-Header

    Der USB 2.0-Header ermöglicht es Ihnen, ein USB-Modul für zusätzliche USB 2.0-Anschlüsse zu verbinden. Der USB 2.0-Header bietet Datenübertragungsgeschwindigkeiten bis zu 480 Mb/s. Verbinden Sie niemals ein 1394-Kabel mit den USB-Anschlüssen. Sonst wird das Motherboard beschädigt! Das USB 2.0 Modul muss separat erworben werden. ROG MAXIMUS Z690 FORMULA 1-15...

  • Seite 30: Ansteuerbarer (Gen2) Header

    Ansteuerbarer (Gen2) Header Der ansteuerbare (Gen2) Header ermöglicht Ihnen, einzeln ansteuerbare RGB WS2812B LED- Leisten oder WS2812B-basierte LED-Leisten zu verbinden. Der ansteuerbare (Gen2) Header unterstützt ansteuerbare RGB WS2812B LED-Leisten (5V/Data/ Ground) mit einer maximalen Leistung von 3 A (5 V). Die ansteuerbaren Header auf diesem Board können zusammen maximal 500 LEDs bedienen.

  • Seite 31: Aura Rgb-Header

    RGB LED-Leiste in der richtigen Ausrichtung verbunden sind und ob der 12 V Anschluss mit dem 12 V Header auf dem Motherboard richtig justiert wurde. • Die LED-Leiste leuchtet nur, wenn das System eingeschaltet ist. • Die LED-Leiste muss separat erworben werden. ROG MAXIMUS Z690 FORMULA 1-17...

  • Seite 32: Flexkey-Taste

    FlexKey-Taste (Reset) Drücken Sie die FlexKey-Taste, um das System neu zu starten. Sie können die Taste auch konfigurieren und ihr eine Schnellzugriffsfunktion zuweisen, z. B. das Aktivieren von Safe Boot oder das Ein- oder Ausschalten der Aura-Beleuchtung. Diese Taste ist standardmäßig auf [Reset] eingestellt. Sie können dieser Taste in den BIOS- Einstellungen eine andere Funktion zuweisen.

  • Seite 33: Frontblenden-Audio-Header

    Modul, das HD Audiostandard unterstützt. Verbinden Sie das eine Ende des Frontblenden- Audio-E/A-Modul-Kabels mit diesem Header. Wir empfehlen Ihnen, ein High-Definition Frontblenden-Audiomodul mit diesem Anschluss zu verbinden, um die High-Definition Audio-Funktionen dieses Motherboards zu nutzen. Die HYDRANODE-Kontakte sind für ASUS HYDRANODE-Geräte reserviert. ROG MAXIMUS Z690 FORMULA 1-19...

  • Seite 34: Retry-Taste

    Retry-Taste Die ReTry-Taste ist speziell für Übertakter vorgesehen und während des Startvorgangs, bei dem die Reset-Taste unbrauchbar ist, besonders praktisch. Drücken Sie diese Taste, um einen Systemneustart zu erzwingen, während die Einstellungen für wiederholte Versuche in schneller Folge zur Erzielung eines erfolgreichen POST beibehalten werden. Starttaste Drücken Sie die Starttaste, um das System einzuschalten oder in den Ruhezustand oder Soft- Off-Modus zu versetzen (je nach den Einstellungen des Betriebssystems).

  • Seite 35: System-Panel-Header

    Soft-Off-Modus zu versetzen (je nach den Einstellungen des Betriebssystems). • Header für die Reset-Taste (RESET) Der 2-polige Header ermöglicht Ihnen, die am Gehäuse befestigte Reset-Taste zu verbinden. Drücken Sie die Reset-Taste, um das System neu zu starten. ROG MAXIMUS Z690 FORMULA 1-21...

  • Seite 36: Thermischer Sensor-Header

    Thermischer Sensor-Header Der Header für thermische Sensoren ermöglicht Ihnen, einen Sensor zur Überwachung der Temperatur der Geräte und der kritischen Komponenten im Inneren des Motherboards zu verbinden. Schließen Sie den thermischen Sensor an und platzieren Sie ihn am Gerät oder an der Komponente des Motherboards, um die Temperatur zu messen.

  • Seite 37: Tpm-Header

    Über den TPM-Header können Sie ein TPM-Modul anschließen, in dem Schlüssel, digitale Zertifikate, Kennwörter und Daten sicher gespeichert werden. Ein TPM-System hilft außerdem die Netzwerksicherheit zu erhöhen, schützt digitale Identitäten und sichert die Plattformintegrität. Das TPM-Modul muss separat erworben werden. ROG MAXIMUS Z690 FORMULA 1-23...

  • Seite 38: Q-Code Led

    Q-Code LED Der Q-Code-LED bietet Ihnen einen 2-stelligen Fehlercode, der den Systemstatus anzeigt. • Die Q-Code LEDs zeigen die wahrscheinlichste Ursache des Fehlers und somit den Ausgangspunkt für die Problembehandlung an. Die tatsächliche Ursache kann sich jedoch von Fall zu Fall unterscheiden. •...

  • Seite 39: Q-Leds

    Die Q-LEDs zeigen die wahrscheinlichste Ursache des Fehlers und somit den Ausgangspunkt für die Problembehandlung an. Die tatsächliche Ursache kann sich jedoch von Fall zu Fall unterscheiden. Speichergeräteaktivitäts-LED Die Speichergeräteaktivitäts-LED leuchtet oder blinkt, wenn vom Speichergerät oder von der Speichergerätezusatzkarte Daten gelesen oder darauf geschrieben werden. ROG MAXIMUS Z690 FORMULA 1-25...

  • Seite 40: Led Für 8-Poligen Stromstecker

    LED für 8-poligen Stromstecker Die LED für den 8-poligen Stromstecker leuchtet, um anzuzeigen, dass der 8-polige Stromstecker nicht angeschlossen ist. Kapitel 1: Produkteinführung 1-26...

  • Seite 41: Kapitel 2: Grundinstallation

    KEINESFALLS eine für LGA1155, LGA1156, LGA1151 und LGA1200 Sockel entworfene CPU auf dem LGA1700 Sockel. • ASUS haftet nicht für Schäden aufgrund falscher CPU-Installation/-Entfernung, falscher CPU- Ausrichtung/-Platzierung bzw. für Schäden durch Unachtsamkeit des Nutzers. Seien Sie vorsichtig beim Anheben des Befestigungshebels. Achten Sie darauf, den Befestigungshebel beim Lösen noch festzuhalten.
  • Seite 42 Stellen Sie sicher, dass Sie den Hebelschutz des CPU-Sockels an der Hebelverriegelung entfernen, bevor Sie die Hebelverriegelung unter der Haltelasche verschließen. Andernfalls kann Ihr System bei der Installation des Kühlsystems beschädigt werden. Kapitel 2: Grundinstallation...

  • Seite 43: Installation Des Kühlsystems

    Kühlsystem und der CPU auf, bevor Sie das Kühlsystem installieren. • Stellen Sie sicher, dass Sie den Hebelschutz des CPU-Sockels an der Hebelverriegelung entfernen, bevor Sie das Kühlsystem installieren. Andernfalls kann Ihr System beschädigt werden. So installieren Sie einen CPU-Kühlkörper und Lüfter ROG MAXIMUS Z690 FORMULA...
  • Seite 44 Kühlsystems auf einem Motherboard der Intel 600-Serie. • Zusätzliche Löcher für LGA1200- kompatible Kühlsysteme sind auch auf den ASUS Motherboards der Intel 600-Serie verfügbar. Wir empfehlen Ihnen jedoch dringend, sich mit Ihrem Kühlsystemanbieter oder -hersteller über die Kompatibilität und Funktionalität des Kühlsystems zu beraten.

  • Seite 45: So Installieren Sie Einen Aio-Kühler

    Kühlsystems auf einem Motherboard der Intel 600-Serie. • Zusätzliche Löcher für LGA1200-kompatible Kühlsysteme sind auch auf den ASUS Motherboards der Intel 600-Serie verfügbar. Wir empfehlen Ihnen jedoch dringend, sich mit Ihrem Kühlsystemanbieter oder -hersteller über die Kompatibilität und Funktionalität des Kühlsystems zu beraten.

  • Seite 46: Dimm Installation

    2.1.3 DIMM Installation So entfernen Sie ein DIMM Kapitel 2: Grundinstallation...

  • Seite 47: M.2 Installation

    Falls das Wärmeleitpad am M.2 Kühlkörper beschädigt wird und ausgetauscht werden muss, empfehlen wir, es durch ein Wärmeleitpad mit einer Dicke von 1,25 mm zu ersetzen. • Das M.2 SSD ist separat erhältlich. Für M.2_1 Lösen Sie die Schrauben des Kühlkörpers. ROG MAXIMUS Z690 FORMULA...
  • Seite 48 Heben Sie den Kühlkörper vorsichtig an und drehen Sie ihn vom M.2 Steckplatz weg. Der Kühlkörper verfügt über ein Kabel, das mit dem Motherboard verbunden ist. Achten Sie darauf, dass Sie nicht am Kühlkörper ziehen, da dies zu Schäden am Kabel führen kann. Kapitel 2: Grundinstallation...
  • Seite 49 Drehen Sie den M.2 Q-Riegel und justieren Sie ihn an der 22110-Position so, dass der Griff vom M.2 Steckplatz weg zeigt. D. Installieren Sie Ihr M.2 im M.2 Steckplatz. Drehen Sie den M.2 Q-Riegel im Uhrzeigersinn, um das M.2 zu befestigen. ROG MAXIMUS Z690 FORMULA...
  • Seite 50 Für die 2280-Länge A. Drehen Sie den M.2 Q-Riegel und justieren Sie ihn an der 2280-Position so, dass der Griff vom M.2 Steckplatz weg zeigt. Entfernen Sie die Schutzfolie vom Wärmeleitpad. Installieren Sie Ihr M.2 im M.2 Steckplatz. D. Drehen Sie den M.2 Q-Riegel im Uhrzeigersinn, um das M.2 zu befestigen. Kapitel 2: Grundinstallation 2-10...
  • Seite 51 D. Drehen Sie den M.2 Q-Riegel und justieren Sie ihn so, dass der Griff vom M.2 Steckplatz weg zeigt. Installieren Sie Ihr M.2 im M.2 Steckplatz. Drehen Sie den M.2 Q-Riegel im Uhrzeigersinn, um das M.2 zu befestigen. ROG MAXIMUS Z690 FORMULA 2-11...
  • Seite 52 Entfernen Sie die Schutzfolie von den Wärmeleitpads auf der Unterseite des Kühlkörpers. Falls das Wärmeleitpad am M.2 Kühlkörper beschädigt wird und ausgetauscht werden muss, empfehlen wir, es durch ein Wärmeleitpad mit einer Dicke von 1,25 mm zu ersetzen. Setzen Sie den Kühlkörper ein. Befestigen Sie die Kühlkörper mit den Schrauben für die Kühlkörper.
  • Seite 53 Drehen Sie den M.2 Q-Riegel und justieren Sie ihn so, dass der Griff vom M.2 Steckplatz weg zeigt. Installieren Sie Ihr M.2 im M.2 Steckplatz. D. Drehen Sie den M.2 Q-Riegel im Uhrzeigersinn, um das M.2 zu befestigen. OPTIONAL ROG MAXIMUS Z690 FORMULA 2-13...
  • Seite 54 Für die 2242-, 2260-Länge A. (optional) Entfernen Sie das M.2 Gummipad. Führen Sie diesen Schritt nur aus, wenn Sie ein M.2 vom Typ 2242 installieren möchten. Installieren Sie den M.2 Q-Riegel am Schraubenloch der passenden M.2-Länge, in dem Sie Ihr M.2 installieren möchten. Drehen Sie den M.2 Q-Riegel und justieren Sie ihn so, dass der Griff vom M.2 Steckplatz weg zeigt.
  • Seite 55 Drehen Sie den M.2 Q-Riegel und justieren Sie ihn an der 2280-Position so, dass der Griff vom M.2 Steckplatz weg zeigt. Installieren Sie Ihr M.2 im M.2 Steckplatz. D. Drehen Sie den M.2 Q-Riegel im Uhrzeigersinn, um das M.2 zu befestigen. ROG MAXIMUS Z690 FORMULA 2-15...
  • Seite 56 Für die 2242- und 2260-Länge A. Entfernen Sie die Schutzfolie vom Wärmeleitpad. Entfernen Sie die Schutzfolie und das Wärmeleitpad am Schraubenloch der passenden M.2-Länge, in dem Sie Ihr M.2 installieren möchten. Installieren Sie dann den M.2 Q-Riegel. Drehen Sie den M.2 Q-Riegel und justieren Sie ihn so, dass der Griff vom M.2 Steckplatz weg zeigt.
  • Seite 57 Falls das Wärmeleitpad am M.2 Kühlkörper beschädigt wird und ausgetauscht werden muss, empfehlen wir, es durch ein Wärmeleitpad mit einer Dicke von 1,25 mm zu ersetzen. Setzen Sie die Kühlkörper ein. Befestigen Sie die Kühlkörper mit den Schrauben für die Kühlkörper. ROG MAXIMUS Z690 FORMULA 2-17...

  • Seite 58: Motherboard Installation

    2.1.5 Motherboard Installation Installieren Sie das Motherboard in das Gehäuse. Achten Sie hierbei darauf, dass die hinteren E/A-Anschlüsse genau auf die E/A-Blende in der Gehäuserückwand ausgerichtet sind. Setzen Sie acht (8) Schrauben in die durch Kreise markierten Bohrlöcher ein, um das Motherboard im Gehäuse zu befestigen.

  • Seite 59: Atx Stromversorgung

    2.1.6 ATX Stromversorgung ODER Stellen Sie sicher, dass Sie den 8-poligen Stromstecker oder beide 8-poligen Stromstecker anschließen. ROG MAXIMUS Z690 FORMULA 2-19...
  • Seite 60 Der PD_12V_PWR-Anschluss bietet zusätzlichen Strom für Ihre PCIe X16-Steckplätze. Um 60W zu unterstützen, installieren Sie bitte das Stromkabel am 6-poligen PCIe-Grafikkartenanschluss (PD_12V_PWR), sonst werden nur 27W unterstützt. Kapitel 2: Grundinstallation 2-20...

  • Seite 61: Sata-Geräteanschlüsse

    2.1.7 SATA-Geräteanschlüsse ODER ROG MAXIMUS Z690 FORMULA 2-21...

  • Seite 62: E/A-Anschlüsse Auf Der Frontseite

    2.1.8 E/A-Anschlüsse auf der Frontseite So installieren Sie den ASUS So installieren Sie den USB 3.2 (Gen2x2) Q-Connector Typ-C-Anschluss USB 3.2 (Gen2x2) Typ-C Dieser Anschluss passt nur in einer Richtung. Drücken Sie den Anschluss, bis er einrastet. So installieren Sie den USB 2.0 So installieren Sie den USB 3.2 (Gen1)

  • Seite 63: Erweiterungskarte Installieren

    2.1.9 Erweiterungskarte installieren PCIe-x16-Karten installieren ROG MAXIMUS Z690 FORMULA 2-23...

  • Seite 64: So Installieren Sie Eine Rog Hyper M.2-Karte

    So installieren Sie eine ROG HYPER M.2-Karte Entfernen Sie die vier (4) Schrauben, die die Abdeckung an der ROG HYPER M.2-Karte befestigen. Entfernen Sie dann die Abdeckung und legen Sie sie beiseite. Ziehen Sie die Schutzfolie von den Wärmeleitpads an den M.2 Steckplätzen ab. Befestigen Sie die Sockelschrauben an der ROG HYPER M.2-Karte.
  • Seite 65 Ziehen Sie die Schutzfolie von den Wärmeleitpads ab (A) und befestigen Sie die Abdeckung mit den zuvor entfernten Schrauben an der ROG HYPER M.2-Karte (B). Installieren Sie dann die Karte in einen PCIe Steckplatz (C). ROG MAXIMUS Z690 FORMULA 2-25...
  • Seite 66 Rufen Sie das BIOS-Setup während des POST auf, um Ihre BIOS-Einstellungen zu konfigurieren. Weitere Informationen zur Konfiguration Ihrer RAID-Sets finden Sie im RAID-Konfigurationshandbuch unter https://www.asus.com/support oder durch Scannen des QR-Codes. Kapitel 2: Grundinstallation 2-26...
  • Seite 67 PCIe Steckplatz Q-Release-Taste. Dadurch wird die Erweiterungskarte freigegeben, damit Sie sie mit Leichtigkeit entfernen können. Die untere Abbildung dient nur zur Veranschaulichung. Das Motherboard und die PCIe Steckplatz Q-Release-Taste können sich je nach Modell unterscheiden, aber die Schritte zur Verwendung des PCIe Steckplatz Q-Release bleiben gleich. ROG MAXIMUS Z690 FORMULA 2-27...

  • Seite 68: Installation Der Beweglichen Wlan-Antenne

    2.1.10 Installation der beweglichen WLAN-Antenne Bewegliche ASUS WLAN-Antenne installieren Schließen Sie die mitgelieferte bewegliche ASUS WLAN-Antenne an die WLAN-Anschlüsse auf der Rückseite des Gehäuses an. • Stellen Sie sicher, dass die bewegliche ASUS WLAN-Antenne fest an den WLAN-Anschlüssen installiert ist.

  • Seite 69: Bios Update Utility

    Wir empfehlen Ihnen, einen USB 2.0 Speichergerät zu verwenden, um die neueste BIOS-Version für eine bessere Kompatibilität und Stabilität zu speichern. Besuchen Sie https://www.asus.com/support/, um die neueste BIOS-Version für dieses Motherboard herunterzuladen. Benennen Sie die Datei manuell in MZ690F.CAP um oder starten Sie die Anwendung BIOSRenamer.exe, um die Datei automatisch umzubenennen.
  • Seite 70 Weitere Informationen zur Verwendung der BIOS FlashBack™-Funktion finden Sie unter https://www.asus.com/support/ oder durch Scannen des unteren QR-Codes. Kapitel 2: Grundinstallation 2-30...

  • Seite 71: Rücktafel- Und Audio-Anschlüsse Des Motherboards

    * und **: Beziehen Sie sich für die Definitionen der LAN-Anschluss LED, und Audioanschlüsse auf die Tabellen. Wir empfehlen dringend, dass Sie Ihre Geräte mit Anschlüssen mit identischer Datenübertragungsrate verbinden. Verbinden Sie beispielsweise für eine schnellere Datenübertragung und bessere Leistung Ihre USB 3.2 (Gen1)-Geräte mit den USB 3.2 (Gen1)- Anschlüssen. ROG MAXIMUS Z690 FORMULA 2-31...

  • Seite 72: Audio E/A-Anschlüsse

    * LED-Anzeige des Marvell AQtion 10 Gb Ethernet-Anschlusses Aktivitäts-/Verbindungs-LED Speed-LED ACT/LINK Status Beschreibung Status Beschreibung SPEED LED Nicht verbunden Nicht verbunden GRÜN Verbunden GRÜN 10 Gb/s BLINKEND Datenaktivität 5 Gb/s / 2,5 Gb/s / ORANGE 1 Gb/s / 100 Mb/s LAN-Port Verbindung ** Audio 2-, 4-, 5.1- oder 7.1-Kanalkonfiguration...
  • Seite 73 Anschluss von Stereo Lautsprechern Anschluss von 2-Kanal-Lautsprechern Anschluss von 4-Kanal-Lautsprechern ROG MAXIMUS Z690 FORMULA 2-33...
  • Seite 74 Anschluss von 5.1-Kanal Lautsprechern Anschluss von 7.1-Kanal Lautsprechern Kapitel 2: Grundinstallation 2-34...

  • Seite 75: Erstmaliges Starten

    Schlaf-Modus oder Soft-Aus-Modus je nach der BIOS-Einstellung. Das Drücken des Stromschalters für kürzer als vier Sekunden stellt das System, wenn es eingeschaltet ist, auf den Schlaf-Modus oder Soft-Aus-Modus je nach der BIOS-Einstellung. ROG MAXIMUS Z690 FORMULA 2-35...
  • Seite 76 Kapitel 2: Grundinstallation 2-36...

  • Seite 77: Kennenlernen Des Bios-

    Kennenlernen des BIOS Das neue ASUS UEFI BIOS ist ein Unified Extensible Interface, das mit der UEFI-Architektur kompatibel ist und bietet eine benutzerfreundliche Oberfläche, die über das herkömmliche Tastatur-BIOS hinaus geht, um eine flexible und komfortable Mauseingabe zu ermöglichen.

  • Seite 78: Bios-Setup-Programm

    BIOS-Setup-Programm Verwenden Sie das BIOS-Setup, um das BIOS zu aktualisieren und die Parameter zu konfigurieren. Die BIOS-Oberfläche enthält Navigationstasten und eine kurze Bildschirmhilfe, um Sie durch die Verwendung des BIOS-Setups zu führen. BIOS-Ausführung beim Startup Um das BIOS-Setup beim Start aufzurufen, drücken Sie <Entf> oder <F2> während des Power-On- Self-Test (POST).

  • Seite 79: Asus Ez Flash 3

    ASUS EZ Flash 3 Mit ASUS EZ Flash 3 können Sie das BIOS mühelos aktualisieren, ohne ein auf dem Betriebssystem basierendes Programm verwenden zu müssen. Stellen Sie sicher, dass Sie die BIOS-Standardeinstellungen laden, um Systemkompatibilität und Stabilität zu gewährleisten. Wählen Sie hierzu Load Optimized Defaults (Optimierte Standardwerte laden) im Exit-Menü...
  • Seite 80 Wiederherstellen Laden Sie die neueste BIOS-Version für dieses Motherboard unter https://www.asus.com/support/ herunter. Benennen Sie die BIOS-Datei in asus.cap oder MZ690F.CAP um und kopieren Sie die umbenannte BIOS-Datei auf ein USB-Flash-Laufwerk. Schalten Sie das System ein. Schließen Sie das USB-Flash-Laufwerk mit der BIOS-Datei an einen USB-Anschluss an.

  • Seite 81: Raid Konfigurationen

    SATA RAID 0/1/5/10-Konfigurationen unterstützt. Weitere Informationen zur Konfiguration Ihrer RAID-Sets finden Sie im RAID-Konfigurationshandbuch unter https://www.asus.com/support oder durch Scannen des QR-Codes. RAID Definitionen RAID 0 (Data striping) veranlasst zwei identische Festplatten dazu, Daten in parallelen, versetzten Stapeln zu lesen und zu schreiben. Die zwei Festplatten machen dieselbe Arbeit wie eine einzige Festplatte, aber mit einer höheren Datentransferrate, nämlich doppelt so schnell wie eine...
  • Seite 82 Kapitel 3: BIOS-Setup...

  • Seite 83: Anhang

    CPU Mismatch CPU-Selbsttest fehlgeschlagen oder möglicher CPU-Cache-Fehler CPU-Mikrocode wurde nicht gefunden oder Mikrocode-Update ist fehlgeschlagen Interner CPU Fehler Reset PPI is ist nicht verfügbar 5C – 5F Reserviert für zukünftige AMI Fehler-Codes (Fortsetzung auf der nächsten Seite) ROG MAXIMUS Z690 FORMULA...

  • Seite 84: Q-Code-Tabelle

    Q-Code-Tabelle Code Beschreibung S3 Resume gestartet (S3 Resume PPI wird von DXE IPL aufgerufen) S3 Boot Skript Ausführung Video umbuchen OS S3 wake vector call E4 – E7 Reserviert für zukünftige AMI Fortschritt-Codes S3 Resume Failed S3 Resume PPI not Found S3 Resume Boot Script Error S3 OS Wake Error EC –...
  • Seite 85 Reserviert für ASL (siehe ASL-Statuscodes unten) Bereit für Boot Event Legacy Boot event Boot Services Event verlassen Runtime Set Virtual Address MAP Begin Runtime Set Virtual Address MAP End Legacy Option ROM Initialisierung System Reset (Fortsetzung auf der nächsten Seite) ROG MAXIMUS Z690 FORMULA...
  • Seite 86 Q-Code-Tabelle Code Beschreibung USB hot plug PCI bus hot plug Aufräumen von NVRAM Konfiguration Reset (reset der NVRAM Einstellungen) B8– BF Reserviert für zukünftige AMI Codes CPU Initialisierungsfehler System Agent Initialisierungsfehler PCH Initialisierungsfehler Einige der Architektur-Protokolle sind nicht verfügbar PCI Ressourcenzuordnungsfehler. Keine Ressourcen Kein Platz für Legacy Option ROM Keine Konsolenausgabegeräte gefunden Keine Konsoleneingabegeräte gefunden...

  • Seite 87: Hinweise

    Hinweise Informationen zur FCC-Konformität Verantwortliche Stelle: Asus Computer International Adresse: 48720 Kato Rd., Fremont, CA 94538, USA Telefon- / Fax-Nr.: (510)739-3777 / (510)608-4555 Dieses Gerät entspricht Teil 15 der FCC-Vorschriften. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen, und (2) das Gerät muss empfangene Störungen akzeptieren, einschließlich Störungen, die einen unerwünschten...

  • Seite 88: Entsprechenserklärung Von Innovation, Science And Economic Development Canada (Ised)
