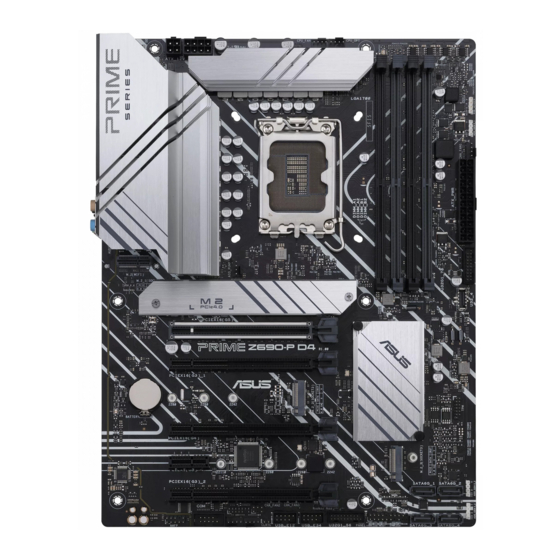

Asus PRIME Z690-P WIFI D4 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Asus Anleitungen
  4. Mainboards
  5. PRIME Z690-P WIFI D4
  6. Bedienungsanleitung
Asus PRIME Z690-P WIFI D4 Bedienungsanleitung

Asus PRIME Z690-P WIFI D4 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für PRIME Z690-P WIFI D4:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
PRIME Z690-P WIFI D4

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Asus PRIME Z690-P WIFI D4

Inhaltszusammenfassung für Asus PRIME Z690-P WIFI D4

  • Seite 1 PRIME Z690-P WIFI D4...

  • Seite 2: Überarbeitete Ausgabe V2 Oktober 2021

    (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt. ASUS BIETET DIESES HANDBUCH IN SEINER VORLIEGENDEN FORM AN, OHNE JEGLICHE GARANTIE, SEI SIE DIREKT ODER INDIREKT, EINSCHLIESSLICH, ABER NICHT BESCHRÄNKT AUF INDIREKTE GARANTIEN ODER BEDINGUNGEN BE- ZÜGLICH DER VERKÄUFLICHKEIT ODER EIGNUNG FÜR EINEN BESTIMMTEN ZWECK.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheitsinformationen ......................iv Über dieses Handbuch .......................v PRIME Z690-P WIFI D4 Spezifikationsübersicht..............vi Verpackungsinhalt ........................x Installationswerkzeuge und Komponenten ................xi Kapitel 1: Produkteinführung Bevor Sie beginnen ....................1-1 Motherboard-Layout ..................... 1-2 Kapitel 2: Grundinstallation Ihr Computersystem aufbauen ................2-1 2.1.1 CPU Installation ......................2-1 2.1.2...

  • Seite 4: Sicherheitsinformationen

    Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie das Netzkabel aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitun- gen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden.

  • Seite 5: Über Dieses Handbuch

    Wo finden Sie weitere Informationen In den folgenden Quellen finden Sie weitere Informationen, sowie Produkt- und Software-Updates. ASUS Webseite Die ASUS Webseite (www.asus.com) enthält aktualisierte Informationen über ASUS Hardware- und Softwareprodukte. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente, wie z.B. Garantiekarten, die von Ihrem Händler hinzugefügt wurden.

  • Seite 6: Prime Z690-P Wifi D4 Spezifikationsübersicht

    Unterstützt Intel Extreme Memory Profile (XMP) OptiMem II * Die unterstützte tatsächliche Speicherfrequenz hängt von den CPU-Typen und DRAM-Modulen ab. Weitere Informationen finden Sie unter www.asus.com in der Liste qualifizierter Anbieter von Speichermodulen. 1 x DisplayPort 1.4** 1 x HDMI 2.1*** * Die Grafikkartenspezifikationen können je nach CPU-Typ variieren.

  • Seite 7: Audioausstattung

    PRIME Z690-P WIFI D4 Spezifikationsübersicht Ethernet 1 x Realtek 2,5 Gb Ethernet Wi-Fi 6 2x2 Wi-Fi 6 (802.11 a/b/g/n/ac/ax) WLAN & Bluetooth Unterstützt das 2,4/5 GHz-Frequenzband Bluetooth v5.2 USB hinten (insgesamt 6 Anschlüsse) 1 x USB 3.2 (Gen2x2) Anschluss (1 x USB Typ-C) 1 x USB 3.2 (Gen2) Anschluss (1 x Typ-A)
  • Seite 8 PRIME Z690-P WIFI D4 Spezifikationsübersicht Lüfter- und Kühler-bezogen 1 x CPU-Lüfter-Header (4-polig) 1 x CPU OPT-Lüfter-Header (4-polig) 1 x 4-poliger AIO Pumpen-Header 3 x Gehäuselüfter-Header (4-polig) Strombezogen 1 x 24-poliger Hauptstromanschluss 1 x 8-poliger +12V Stromanschluss 1 x 4-poliger +12V Stromanschluss Speicherbezogen 3 x M.2 Steckplätze (Key M)
  • Seite 9 ASUS Webseite nach den neuesten Spezifikationen. • MyASUS bietet Ihnen eine Vielzahl von Support-Funktionen, z. B. Unterstützung bei der Fehlerbehebung, Optimierung der Produktleistung, Integration der ASUS-Software und Erstellung von Wiederherstellungsdatenträgern. Bitte scannen Sie den QR-Code, um die Installationsanleitung und FAQ (Häufig gestellte Fragen) zu erhalten.

  • Seite 10: Verpackungsinhalt

    Verpackungsinhalt Stellen Sie sicher, dass Ihr Motherboard-Paket die folgenden Artikel enthält. Motherboard 1 x PRIME Z690-P WIFI D4 Motherboard 2 x SATA 6 Gb/s Kabel Kabel 1 x bewegliche ASUS WLAN-Antenne 1 x E/A-Blende Sonstiges 1 x M.2 Gummistückpaket 2 x M.2 SSD Schraubenpakete Installationsdatenträger...

  • Seite 11: Installationswerkzeuge Und Komponenten

    Installationswerkzeuge und Komponenten Philips (Kreuz)-Schraubenzieher PC Gehäuse Netzteil Intel LGA 1700 CPU CPU-Lüfter, kompatibel mit Intel LGA 1700 DDR4 DIMM SATA Festplattenlaufwerk SATA optisches Laufwerk (optional) Grafikkarte (optional) M.2 SSD Modul (optional) 1 Tüte mit Schrauben Das Werkzeug und die Komponenten, die in der Tabelle aufgelistet sind, sind nicht im Mother- board-Paket enthalten.

  • Seite 12: Produkteinführung

    Originalverpackung der Komponente. • Vor dem Installieren oder Ausbau einer Komponente muss die ATX-Stromversorgung ausgeschaltet oder das Netzkabel aus der Steckdose gezogen sein. Nichtbeachtung kann zu schweren Schäden am Motherboard, Peripheriegeräten oder Komponenten führen. PRIME Z690-P WIFI D4...

  • Seite 13: Motherboard-Layout

    Motherboard-Layout 23.4cm(9.2in) CPU_FAN CPU_OPT KBMS_USB1112 ATX_12V_2 ATX_12V_1 DIGI+ 1442K HDMI_DP U32G2X2_C1 U32G2_3 LAN_U32G1_910 LGA1700 AUDIO M.2(WIFI) M.2_1(SOCKET3) AIO_PUMP PCIE SATA IRST 4.0 X4 2260 2280 22110 2242 Ethernet PCIEX16(G5) PCIEX16(G3)_1 Intel ® Z690 BATTERY 64Mb 128Mb BIOS BIOS 2280 2260 2242 PCIEX16(G4) Super...
  • Seite 14 9. USB 3.2 (Gen1)-Header 1-12 10. USB 2.0-Header 1-13 11. Ansteuerbare (Gen2) Header 1-14 12. AURA RGB-Header 1-15 13. CMOS-Löschen-Header 1-16 14. COM-Anschluss-Header 1-17 15. Frontblenden-Audio-Header 1-17 16. SPI TPM-Header (14-1-polig) 1-18 17. System-Panel-Header 1-19 18. Thunderbolt™-Header 1-20 PRIME Z690-P WIFI D4...
  • Seite 15 übernehmen, wenn die Schäden durch die Lieferung entstanden sind. • Bewahren Sie die Abdeckung nach der Installation des Motherboards auf. ASUS wird die Return Merchandise Authorization (RMA)-Anfragen nur bearbeiten, wenn das Motherboard mit der Abdeckung auf dem LGA1700-Sockel eingereicht wird.

  • Seite 16: Dimm-Steckplätze

    Das Motherboard ist mit Dual Inline Memory Module (DIMM)-Steckplätzen für DDR4 (Double Data Rate 4)-Speichermodule ausgestattet. Ein DDR4-Speichermodul ist anders gekerbt als DDR-, DDR2- oder DDR3-Module. Installieren Sie KEIN DDR-, DDR2- oder DDR3-Speichermodul auf einen DDR4-Steckplatz. Empfohlene Speicherkonfigurationen DIMM_A1 DIMM_A2 DIMM_A2 DIMM_A2 DIMM_B1 DIMM_B2 DIMM_B2 PRIME Z690-P WIFI D4...
  • Seite 17 Ihnen, Arbeitsspeichermodule der gleichen Version oder Datencode (D/C), von dem selben Anbieter, zu installieren. Fragen Sie Ihren Händler, um die richtigen Speicher- module zu erhalten. • Besuchen Sie die ASUS Webseite für die aktuelle Liste qualifizierter Anbieter. Die unterstützte Speicherfrequenz ist abhängig vom CPU-Typ. Kapitel 1: Produkteinführung...

  • Seite 18: Empfohlene Vga-Konfiguration

    Einzel VGA Dual VGA Dreifache VGA PCIe 5.0/4.0/3.0 x16 PCIe 3.0 x16_1 PCIe 4.0/3.0 x16 PCIe 3.0 x16_2 Wenn Sie mehrere Grafikkarten benutzen, verbinden Sie für eine bessere Umgebungstemperatur die Gehäuselüfter mit den Gehäuselüfteranschlüssen auf dem Motherboard. PRIME Z690-P WIFI D4...

  • Seite 19: Lüfter- Und Pumpen-Header

    Lüfter- und Pumpen-Header Die Lüfter- und Pumpen-Header ermöglichen Ihnen, Lüfter oder Pumpen zur Kühlung des Systems zu verbinden. CPU_FAN CPU_OPT AIO_PUMP FAN PWM FAN IN FAN PWR CHA_FAN1 CHA_FAN2 CHA_FAN3 • Vergessen Sie NICHT, die Lüfterkabel mit den Lüfter-Headern zu verbinden. Eine unzurei- chende Belüftung innerhalb des Systems kann die Motherboard-Komponenten beschädi- gen.
  • Seite 20 Stromversorgung nicht ausreicht. • Wenn Sie zwei oder mehrere High-End PCI-Express x16-Karten benutzen möchten, verwen- den Sie ein Netzteil mit 1000W Leistung oder höher, um die Systemstabilität zu gewährleis- ten. PRIME Z690-P WIFI D4...

  • Seite 21: M.2-Steckplätze

    M.2-Steckplätze Die M.2-Steckplätze ermöglichen Ihnen, M.2-Geräte zu installieren, z. B. M.2 SSD-Module. M.2_1(SOCKET3) M.2_2(SOCKET3) M.2_3(SOCKET3) • Intel Prozessoren der 12. Generation: M.2_1 Steckplatz (Key M), Typ 2242/2260/2280/22110 - Intel Prozessoren der 12. Generation unterstützen den PCIe 4.0 x4 Modus. Intel Z690 Chipsatz: •...
  • Seite 22 Falls Sie SATA-Speichergeräte installiert haben, können Sie eine RAID 0-, 1-, 5- und 10-Konfigurati- on mit der Intel Rapid Storage Technologie über den integrierten Intel Z690-Chipsatz erstellen. Bevor Sie ein RAID-Set erstellen, lesen Sie die RAID Konfigurationsanleitung. Sie können • die RAID Konfigurationsanleitung von der ASUS Webseite herunterladen. PRIME Z690-P WIFI D4 1-11...
  • Seite 23 USB 3.2 (Gen1) Frontblendenanschluss Der USB 3.2 (Gen1)-Anschluss ermöglicht es Ihnen, ein USB 3.2 (Gen1)-Modul für zusätzliche USB 3.2 (Gen1)-Anschlüsse zu verbinden. Der USB 3.2 (Gen1)-Anschluss bietet Datenübertra- gungsgeschwindigkeiten bis zu 5 Gb/s. U32_4 Das USB 3.2 (Gen1)-Modul muss separat erworben werden. USB 3.2 (Gen1)-Header Die USB 3.2 (Gen1)-Header ermöglichen es Ihnen, ein USB 3.2 (Gen1)-Modul für zusätzliche USB 3.2 (Gen1)-Anschlüsse zu verbinden.
  • Seite 24 Die USB 2.0-Header bieten Datenübertragungsgeschwindigkeiten bis zu 480 Mb/s. USB_E12 USB_E34 PIN 1 Verbinden Sie niemals ein 1394-Kabel mit den USB-Anschlüssen. Sonst wird das Motherboard beschädigt! Das USB 2.0 Modul muss separat erworben werden. PRIME Z690-P WIFI D4 1-13...
  • Seite 25 Ansteuerbare (Gen2) Header Die ansteuerbaren (Gen2) Header ermöglichen Ihnen, einzeln ansteuerbare RGB WS2812B LED-Leisten oder WS2812B-basierte LED-Leisten zu verbinden. ADD_GEN 2_1 ADD_GEN 2_3 ADD_GEN 2_2 Ground Data PIN 1 Die ansteuerbaren (Gen2) Header unterstützen ansteuerbare RGB WS2812B LED-Leisten (5V/Data/ Ground) mit einer maximalen Leistung von 3 A (5 V). Die ansteuerbaren Header auf diesem Board können zusammen maximal 500 LEDs bedienen.
  • Seite 26 RGB LED-Leiste in der richtigen Ausrichtung verbunden sind und ob der 12 V Anschluss mit dem 12 V Header auf dem Motherboard richtig justiert wurde. • Die LED-Leiste leuchtet nur, wenn das System eingeschaltet ist. • Die LED-Leiste muss separat erworben werden. PRIME Z690-P WIFI D4 1-15...

  • Seite 27: Cmos-Löschen-Header

    CMOS-Löschen-Header Der CMOS-Löschen-Header ermöglicht Ihnen, den Real Time Clock (RTC) RAM in CMOS zu löschen, der die Parameter für Datum, Uhrzeit, Systemkennwörter und Systemeinrichtung enthält. CLRTC PIN 1 Um den RTC RAM zu löschen: Schalten Sie den Computer aus und trennen ihn vom Stromnetz. Verwenden Sie einen Metallgegenstand, wie einen Schraubendreher, um die beiden Pins kurzzuschließen.

  • Seite 28: Com-Anschluss-Header

    HD Audiostandard unterstützt. Verbinden Sie das eine Ende des Frontblenden-Au- dio-E/A-Modul-Kabels mit diesem Header. AAFP Wir empfehlen Ihnen, ein High-Definition Frontblenden-Audiomodul mit diesem Anschluss zu verbinden, um die High-Definition Audio-Funktionen dieses Motherboards zu nutzen. PRIME Z690-P WIFI D4 1-17...
  • Seite 29 SPI TPM-Header (14-1-polig) Dieser Header unterstützt ein Trusted Platform Module (TPM)-System mit einem Serial Peri- pheral Interface (SPI), womit Sie Schlüssel, digitale Zertifikate, Kennwörter und Daten sicher speichern können. Ein TPM-System hilft außerdem die Netzwerksicherheit zu erhöhen, schützt digitale Identitäten und sichert die Plattformintegrität. PIN 1 VCCSPI S_SPI_TPM_IRQ#...
  • Seite 30 Soft-Off-Modus zu versetzen (je nach den Einstellungen des Betriebssystems). • Header für die Reset-Taste (RESET) Der 2-polige Header ermöglicht Ihnen, die am Gehäuse befestigte Reset-Taste zu verbinden. Drücken Sie die Reset-Taste, um das System neu zu starten. PRIME Z690-P WIFI D4 1-19...
  • Seite 31 Thunderbolt™-Header Der Thunderbolt™-Header ermöglicht Ihnen, eine Thunderbolt™-E/A-Zusatzkarte zu verbin- den, die von der Intel Thunderbolt™ Technologie unterstützt wird, sodass Sie Thunderbolt™-fä- hige Geräte in einer Reihenschaltungskonfiguration anschließen können. TB_HEADER PIN 1 • Die Thunderbolt™-E/A-Zusatzkarte und das Thunderbolt™-Kabel sind separat erhältlich. •...
  • Seite 32 PRIME Z690-P WIFI D4 1-21...

  • Seite 33: Kapitel 2: Grundinstallation

    KEINESFALLS eine für LGA1155, LGA1156, LGA1151 und LGA1200 Sockel entworfene CPU auf dem LGA1700 Sockel. • ASUS haftet nicht für Schäden aufgrund falscher CPU-Installation/-Entfernung, falscher CPU-Ausrichtung/-Platzierung bzw. für Schäden durch Unachtsamkeit des Nutzers. Seien Sie vorsichtig beim Anheben des Befestigungshebels. Achten Sie darauf, den Befestigungshebel beim Lösen noch festzuhalten.
  • Seite 34 Kapitel 2: Grundinstallation...

  • Seite 35: Installation Des Kühlsystems

    2.1.2 Installation des Kühlsystems • Falls erforderlich, tragen Sie die Wär- meleitpaste auf dem CPU-Kühlsystem und der CPU auf, bevor Sie das Kühlsys- tem installieren. So installieren Sie einen CPU-Kühlkörper und Lüfter PRIME Z690-P WIFI D4...
  • Seite 36 Motherboard der Intel 600-Serie. • Zusätzliche Löcher für LGA1200-kompatible Kühlsysteme sind auch auf den ASUS Mother- boards der Intel 600-Serie verfügbar. Wir empfehlen Ihnen jedoch dringend, sich mit Ihrem Kühlsyste- manbieter oder -hersteller über die Kompatibilität und Funktionalität des Kühlsystems zu beraten.

  • Seite 37: So Installieren Sie Einen Aio-Kühler

    Wir empfehlen die Verwendung eines LGA1700-kompatiblen Kühlsystems auf einem Mother- board der Intel 600-Serie. • Zusätzliche Löcher für LGA1200-kompatible Kühlsysteme sind auch auf den ASUS Mother- boards der Intel 600-Serie verfügbar. Wir empfehlen Ihnen jedoch dringend, sich mit Ihrem Kühlsystemanbieter oder -hersteller über die Kompatibilität und Funktionalität des Kühlsys- tems zu beraten.

  • Seite 38: Dimm Installation

    2.1.3 DIMM Installation So entfernen Sie ein DIMM Kapitel 2: Grundinstallation...

  • Seite 39: M.2 Installation

    Stellen Sie sicher, dass Sie das mitgelieferte M.2 Gummipad anbringen, bevor Sie Ihr einseiti- ges M.2 Speichergerät installieren. • Bringen Sie NICHT die mitgelieferten M.2 Gummipads an, wenn Sie ein doppelseitiges M.2 Speichergerät installieren. Die vorinstallierte Gummiauflage ist mit doppelseitigen M.2 Speichergeräten kompatibel. PRIME Z690-P WIFI D4...
  • Seite 40 • Der M.2 Kühlkörper kann im M.2_1 Steckplatz oder im M.2_3 Steckplatz installiert werden. • Das M.2 SSD-Modul muss separat erworben werden. Kapitel 2: Grundinstallation...

  • Seite 41: Motherboard Installation

    2.1.5 Motherboard Installation ASUS Q-Shield (E/A-Blende) in die Gehäuserückwand einsetzen. Scharfe Kanten und spitze Stellen können zu Verletzungen führen. Wir empfehlen, dass Sie vor der Installation von Motherboard und E/A-Blende schnitt- oder stichfeste Handschuhe anziehen. Installieren Sie das Motherboard in das Gehäuse. Achten Sie hierbei darauf, dass die hinteren E/A-Anschlüsse genau auf die E/A-Blende in der Gehäuserückwand ausgerichtet sind.
  • Seite 42 Setzen Sie sechs (6) Schrauben in die durch Kreise markierten Bohrlöcher ein, um das Mother- board im Gehäuse zu befestigen. Ziehen Sie die Schrauben NICHT zu fest! Sonst wird das Motherboard beschädigt. Kapitel 2: Grundinstallation 2-10...

  • Seite 43: Atx Stromversorgung

    2.1.6 ATX Stromversorgung ODER Stellen Sie sicher, dass Sie den 8-poligen Stromstecker anschließen. PRIME Z690-P WIFI D4 2-11...

  • Seite 44: Sata-Geräteanschlüsse

    2.1.7 SATA-Geräteanschlüsse ODER Kapitel 2: Grundinstallation 2-12...

  • Seite 45: E/A-Anschlüsse Auf Der Frontseite

    Richtung. Drücken Sie den Anschluss, bis So installieren Sie den USB 3.2 (Gen1) er einrastet. Anschluss So installieren Sie den USB 2.0 Anschluss USB 2.0 USB 3.2 (Gen1) So installieren Sie den Frontblenden Audio-Anschluss AAFP PRIME Z690-P WIFI D4 2-13...

  • Seite 46: Erweiterungskarte Installieren

    2.1.9 Erweiterungskarte installieren PCIe-x16-Karten installieren PCIe-x1-Karten installieren Kapitel 2: Grundinstallation 2-14...

  • Seite 47: So Installieren Sie Eine Karte Der Thunderbolt™-Serie

    Der Typ C_1-Anschluss unterstützt bis zu 20 V-Geräte, und der Typ C_2-Anschluss unterstützt bis zu 9 V-Geräte, wenn der 6-polige PCIe-Stromanschluss verbunden ist. • Die Karte der Thunderbolt™ Serie ist separat erhältlich. • Bitte besuchen Sie die offizielle Webseite Ihrer gekauften Thunderbolt™-Karte für weitere Details zur Kompatibilität. PRIME Z690-P WIFI D4 2-15...

  • Seite 48: Installation Der Wlan-Antenne

    2.1.10 Installation der WLAN-Antenne Bewegliche ASUS WLAN-Antenne installieren Schließen Sie die mitgelieferte bewegliche ASUS WLAN-Antenne an die WLAN-Anschlüsse auf der Rückseite des Gehäuses an. • Stellen Sie sicher, dass die bewegliche ASUS WLAN-Antenne fest an den WLAN-Anschlüssen installiert ist. •...

  • Seite 49: Rücktafel- Und Audio-Anschlüsse Des Motherboards

    Wir empfehlen dringend, dass Sie Ihre Geräte mit Anschlüssen mit identischer Datenübertragungs- rate verbinden. Bitte verbinden Sie Ihre USB 3.2 (Gen1)-Geräte mit den USB 3.2 (Gen1)-Anschlüssen und Ihre USB 3.2 (Gen2)-Geräte mit den USB 3.2 (Gen2)-Anschlüssen für eine schnellere und bessere Leistung Ihrer Geräte. PRIME Z690-P WIFI D4 2-17...

  • Seite 50: Audio E/A-Anschlüsse

    * Ethernet-Anschluss LED-Anzeige Aktivitäts-/Verbindungs-LED Speed-LED ACT/LINK Status Beschreibung Status Beschreibung SPEED LED Nicht verbunden Nicht verbunden 2,5 Gb/s-Verbindung GRÜN Verbunden GRÜN 1 Gb/s- / 100 Mb/s- / BLINKEND Datenaktivität ORANGE Ethernet-Anschluss 10 Mb/s-Verbindung ** Audio 2-, 4-, 5.1- oder 7.1-Kanalkonfiguration Headset Anschluss 4-Kanal...
  • Seite 51 Anschluss von Stereo Lautsprechern Anschluss von 2-Kanal-Lautsprechern Anschluss von 4-Kanal-Lautsprechern PRIME Z690-P WIFI D4 2-19...
  • Seite 52 Anschluss von 5.1-Kanal Lautsprechern Anschluss von 7.1-Kanal Lautsprechern Kapitel 2: Grundinstallation 2-20...

  • Seite 53: Erstmaliges Starten

    Schlaf-Modus oder Soft-Aus-Modus je nach der BIOS-Einstellung. Das Drücken des Strom- schalters für kürzer als vier Sekunden stellt das System, wenn es eingeschaltet ist, auf den Schlaf-Mo- dus oder Soft-Aus-Modus je nach der BIOS-Einstellung. PRIME Z690-P WIFI D4 2-21...

  • Seite 54: Kennenlernen Des Bios-

    BIOS- und RAID-Unterstützung Kennenlernen des BIOS Das neue ASUS UEFI BIOS ist ein Unified Extensible Interface, das mit der UEFI-Architektur kompa- tibel ist und bietet eine benutzerfreundliche Oberfläche, die über das herkömmliche Tastatur-BIOS hinaus geht, um eine flexible und komfortable Mauseingabe zu ermöglichen. Benutzer können so- mit das UEFI BIOS genauso einfach und unkompliziert bedienen wie ihr Betriebssystem.

  • Seite 55: Bios-Setup-Programm

    BIOS-Setup-Programm Verwenden Sie das BIOS-Setup, um das BIOS zu aktualisieren und die Parameter zu konfigurieren. Die BIOS-Oberfläche enthält Navigationstasten und eine kurze Bildschirmhilfe, um Sie durch die Benutzung des BIOS-Setup-Programms zu führen. BIOS-Ausführung beim Startup Um das BIOS-Setup beim Start aufzurufen, drücken Sie <Entf> oder <F2> während des Power-On- Self-Test (POST).

  • Seite 56: Asus Ez Flash 3

    ASUS EZ Flash 3 Mit ASUS EZ Flash 3 können Sie das BIOS mühelos aktualisieren, ohne ein auf dem Betriebssystem basierendes Programm verwenden zu müssen. Stellen Sie sicher, dass Sie die BIOS-Standardeinstellungen laden, um Systemkompatibilität und Stabilität zu gewährleisten. Wählen Sie hierzu Load Optimized Defaults (Optimierte Standard- werte laden) im Exit-Menü...

  • Seite 57: Asus Crashfree Bios 3

    Wiederherstellen Laden Sie die neueste BIOS-Version für dieses Motherboard unter https://www.asus.com/support/ herunter. Benennen Sie die BIOS-Datei in ASUS.CAP oder PZ690PW.CAP um und kopieren Sie die umbenannte BIOS-Datei auf ein USB-Flash-Laufwerk. Schalten Sie das System ein. Schließen Sie das USB-Flash-Laufwerk mit der BIOS-Datei an einen USB-Anschluss an.

  • Seite 58: Raid Konfigurationen

    RAID 10-Konfigurationen unterstützt. Weitere Informationen zur Konfiguration Ihrer RAID-Sets finden Sie im RAID-Konfigurationshandbuch unter https://www.asus.com/support oder durch Scannen des QR-Codes. RAID Definitionen RAID 0 (Data striping) veranlasst zwei identische Festplatten dazu, Daten in parallelen, versetzten Stapeln zu lesen und zu schreiben. Die zwei Festplatten machen dieselbe Arbeit wie eine einzige Festplatte, aber mit einer höheren Datentransferrate, nämlich doppelt so schnell wie eine einzelne...
  • Seite 59 Kapitel 3: BIOS-Setup...

  • Seite 60: Anhang

    Anhang Anhang Hinweise Informationen zur FCC-Konformität Verantwortliche Stelle: Asus Computer International Adresse: 48720 Kato Rd., Fremont, CA 94538, USA Telefon- / Fax-Nr.: (510)739-3777 / (510)608-4555 Dieses Gerät entspricht Teil 15 der FCC-Vorschriften. Der Betrieb unterliegt den folgenden zwei Be- dingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen, und (2) das Gerät muss empfangene Störungen akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb...
