6 Montage und Inbetriebnahme
6.3.2 Spannungsquelle für die Unterputzdose vorbereiten
Vor allem beim Austausch eines fremden Gerätes gegen das Controlpro ist oft bereits eine
Spannungsquelle in der Unterputzdose vorhanden. Das heißt, dass sich Netzspannung und
Kleinspannung in einem gemeinsamen Gehäuse befinden.
Bei falschem Anschluss können auch Teile, die normalerweise nur Kleinspannung führen,
ungewollt Netzspannung führen.
Berühren von gefährlichen Spannungen im Fehlerfall verhindern!
▪ Führen Sie Kleinspannungsadern so, dass diese keinen Netzspannungsstrom führen
können.
18
Warnung

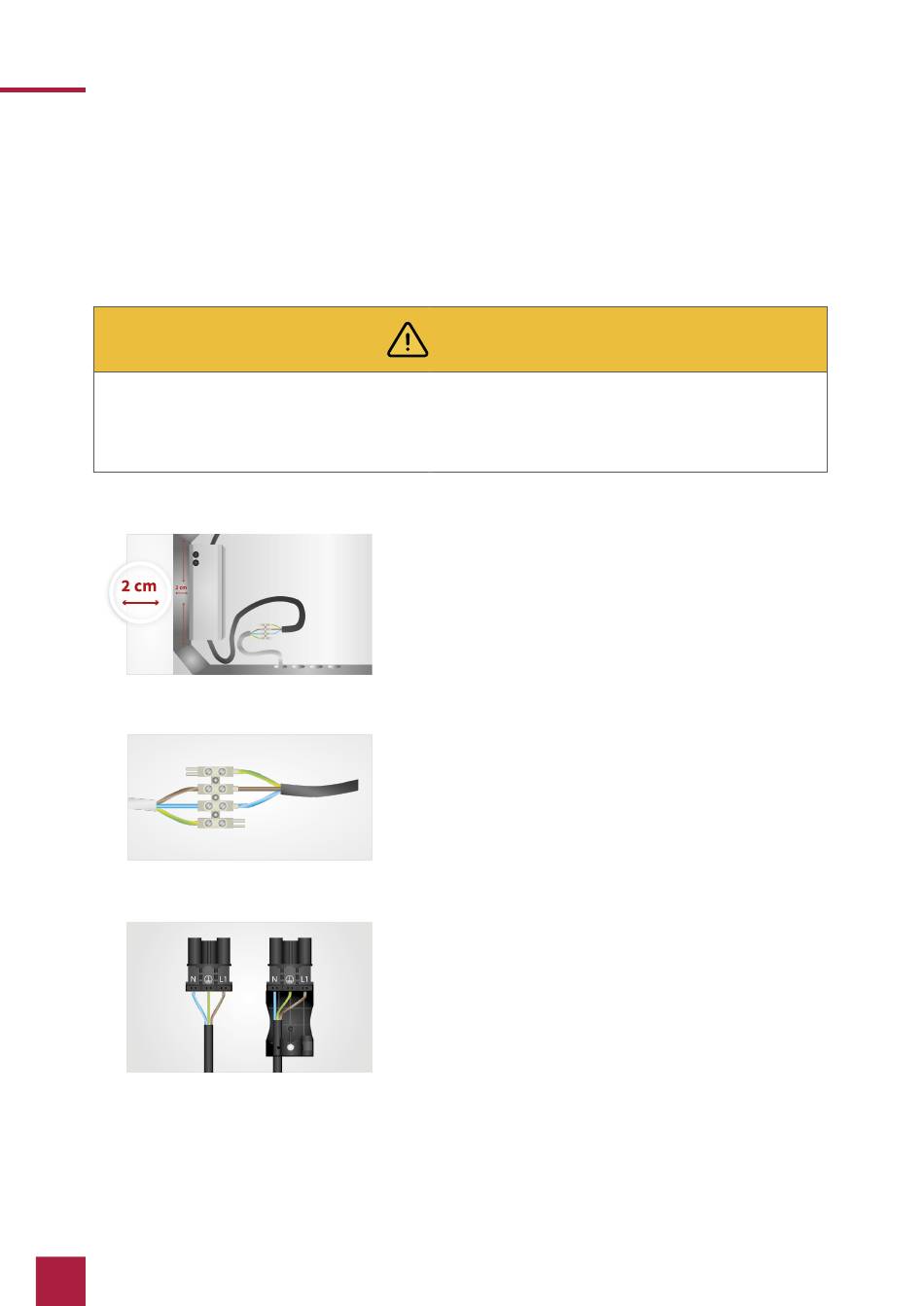

Schrauben Sie das Netzteil an seinen Montagefüßen
▪
mit den zwei im Lieferumfang enthaltenen selbst-
schneidenen Schrauben an.
▪ Montageposition: auf mittiger Höhe ca. 2 cm von der
linken Seite der UP-Dose entfernt.
▪ Verbinden Sie die 230-V-Seite des Netzteils rechts
mit den Anschlussklemmen auf der Controlpro-
Unterputzdose, wie im Bild gezeigt.
Verbinden Sie die Netzleitung mit der linken Seite
▪
der Lüsterklemme, wie im Bild gezeigt.
Für die 230-V-Seite ist es, je nach Unterputzdose
nötig, das Kabel zu verlängern. Nutzen Sie dazu das
ebenfalls im Shop erhältliche Controlpro 230-V-An-
schluss-Set.
▪ Bereiten Sie die Stecker wie im Bild gezeigt vor.
▪ Achten Sie darauf, an allen Stellen die Erdung
anzuschließen!
