6.2.2 Unterputzdose in Hohlwand einbauen
Bringen Sie gesonderte Montageecken bündig zur Wand an.
▪
▪
▪
6.3 Spannungsquelle montieren
Elektrischen Schlag beim Berühren spannungsführender Teile verhindern!
▪
Schalten Sie vor Arbeiten am Gerät alle zugehörigen Leitungsschutz schalter frei.
▪
Decken Sie spannungsführende Teile in der Umgebung ab.
6.3.1 Spannungsquelle für die Hutschiene vorbereiten
Verwenden Sie eine Spannungsquelle folgender Spezifikation:
▪
−
15-20 V DC für den Schaltschrank, Artikelnummer: PNX11-20007
−
max. Strombedarf: im Betrieb: 4 A, während des PC-Bootvorgangs:
4,5 A (bei 15 V)
Trennen Sie die steckbare Schraubklemme (C1;2) vom Controlpro.
▪
Verbinden Sie sie mit den Kabeladern des Netzteils.
▪
▪

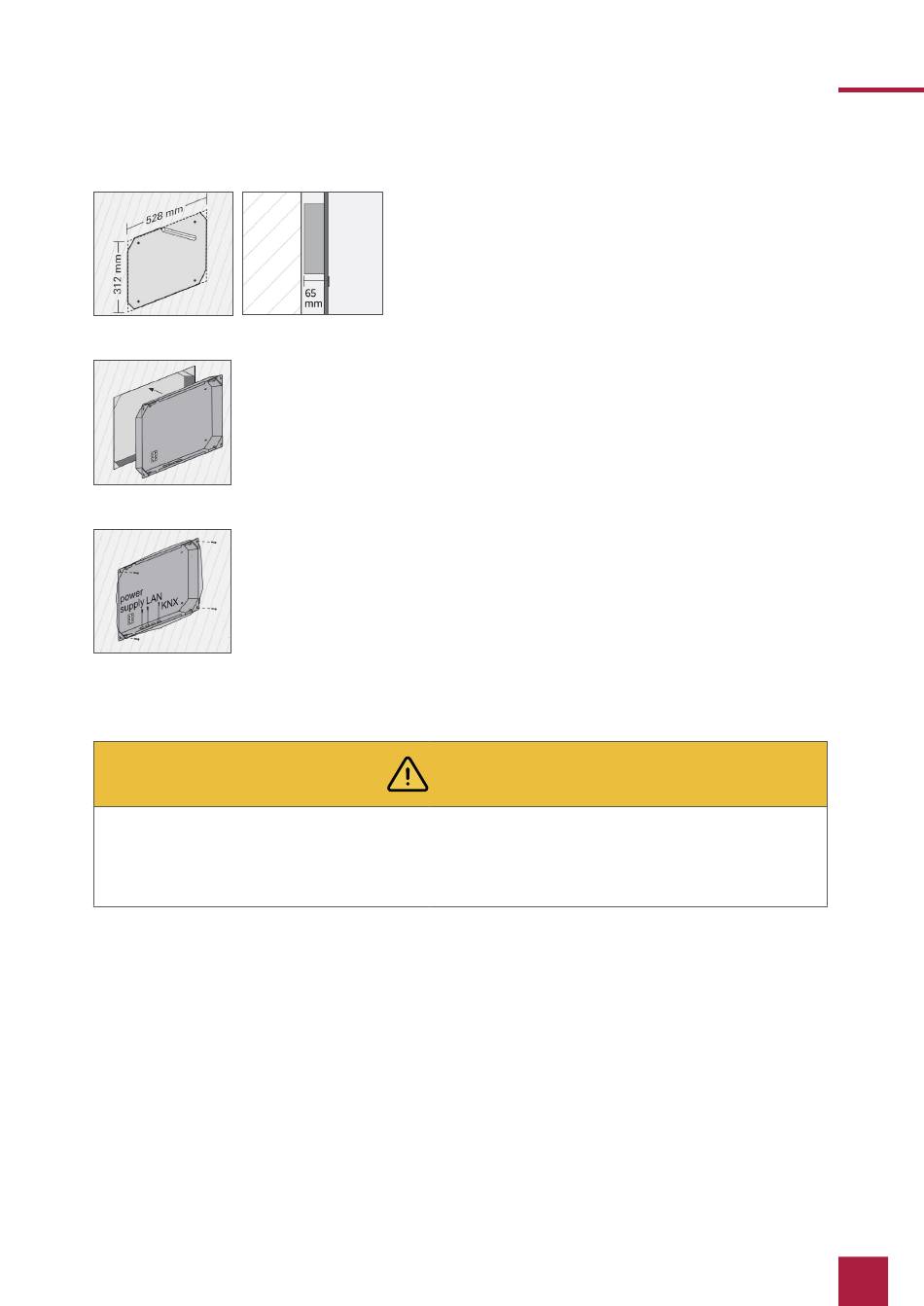

Markieren Sie eine Aussparung von 312 x 528 mm
auf der Wand.
Stellen Sie eine Aussparung in der Wand nach Ihrer
▪
Markierung her.
Setzen Sie die Unterputzdose ein und führen Sie dabei die Ethernet-,
KNX- und Spannungsversorgungsleitungen durch die Löcher der
Unterputzdose.
Befestigen Sie die Unterputzdose mit vier Schrauben in den Ecken.
Warnung
6 Montage und Inbetriebnahme
17
