A.2.1 ZBECSI 60 Anschlussadapter - Anschlussübersicht
Das ZBECSI 60 hat Anschlüsse für bis zu 6 Sensoren (4x ana-
loge Sensoren und 2x HSI SMART Sensoren) mit folgender
Belegung.

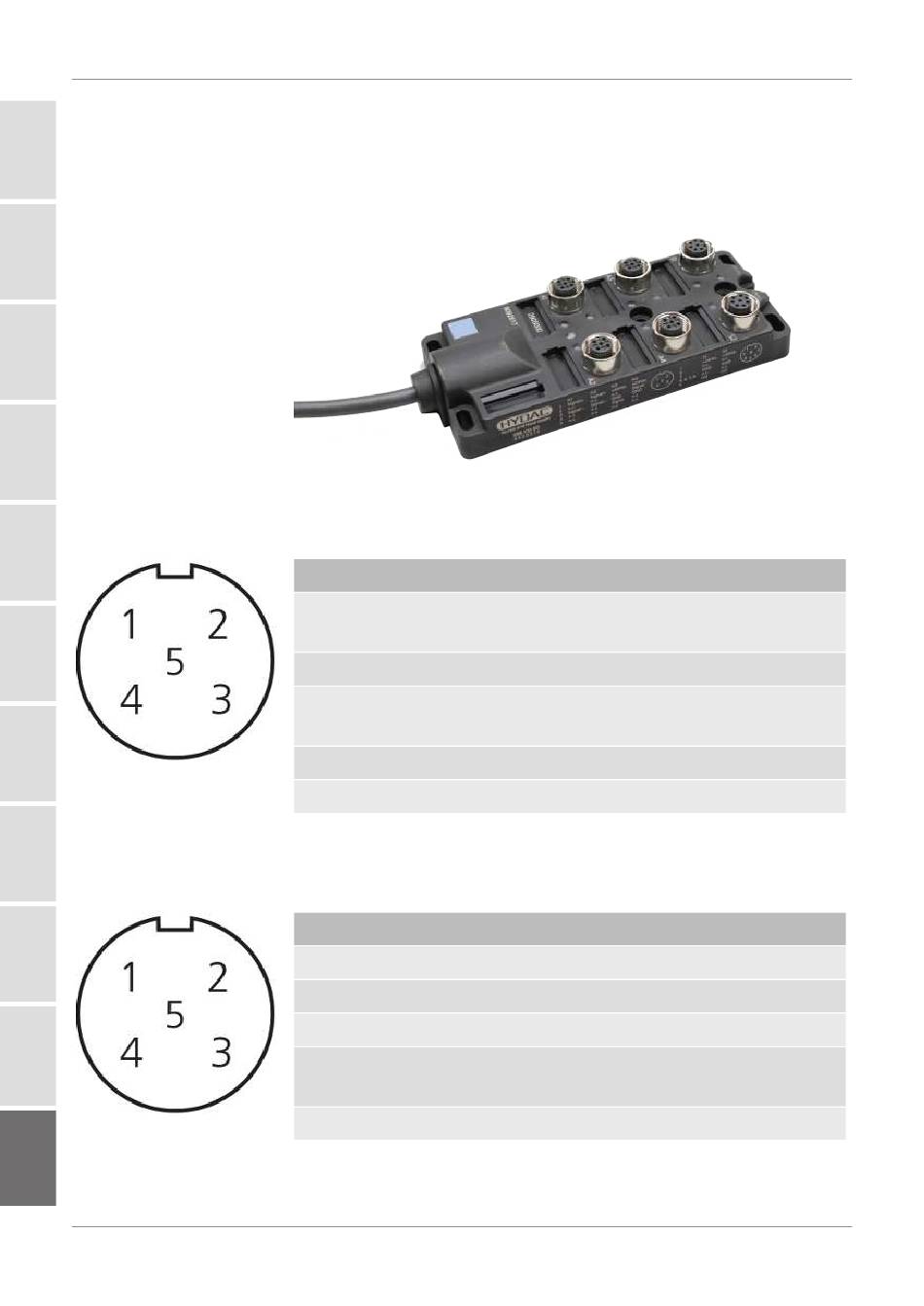

Abb. 24: ZBE CSI 60 Anschlussadapter
A1 / A2 - Analoganschluss, 5-polig
Pin Bezeichnung Beschreibung
1 Signal +
2 n.c.
3 Signal -
4 n.c.
5 n.c.
Tab. 21: A1 / A2 - Analoganschluss, 5-polig
A3 - Analoganschluss, 5-polig
Pin Bezeichnung Beschreibung
1 +24VDC
2 n.c.
3 GND
4 Signal
5 n.c.
Tab. 22: A3 - Analoganschluss, 5-polig
HYDAC FILTER SYSTEMS GMBH
Analoges Stromsignal + (z. B.
4 ... 20 mA)
Nicht belegt
Analoges Stromsignal - (z. B.
4 ... 20 mA)
Nicht belegt
Nicht belegt
Spannungsversorgung +24 V DC
Nicht belegt
Spannungsversorgung GND
Analoges Spannungssignal (z. B.
0 ... 10 V)
Nicht belegt
BeWa CSI-C-11 4548075a V250-V253 de web
