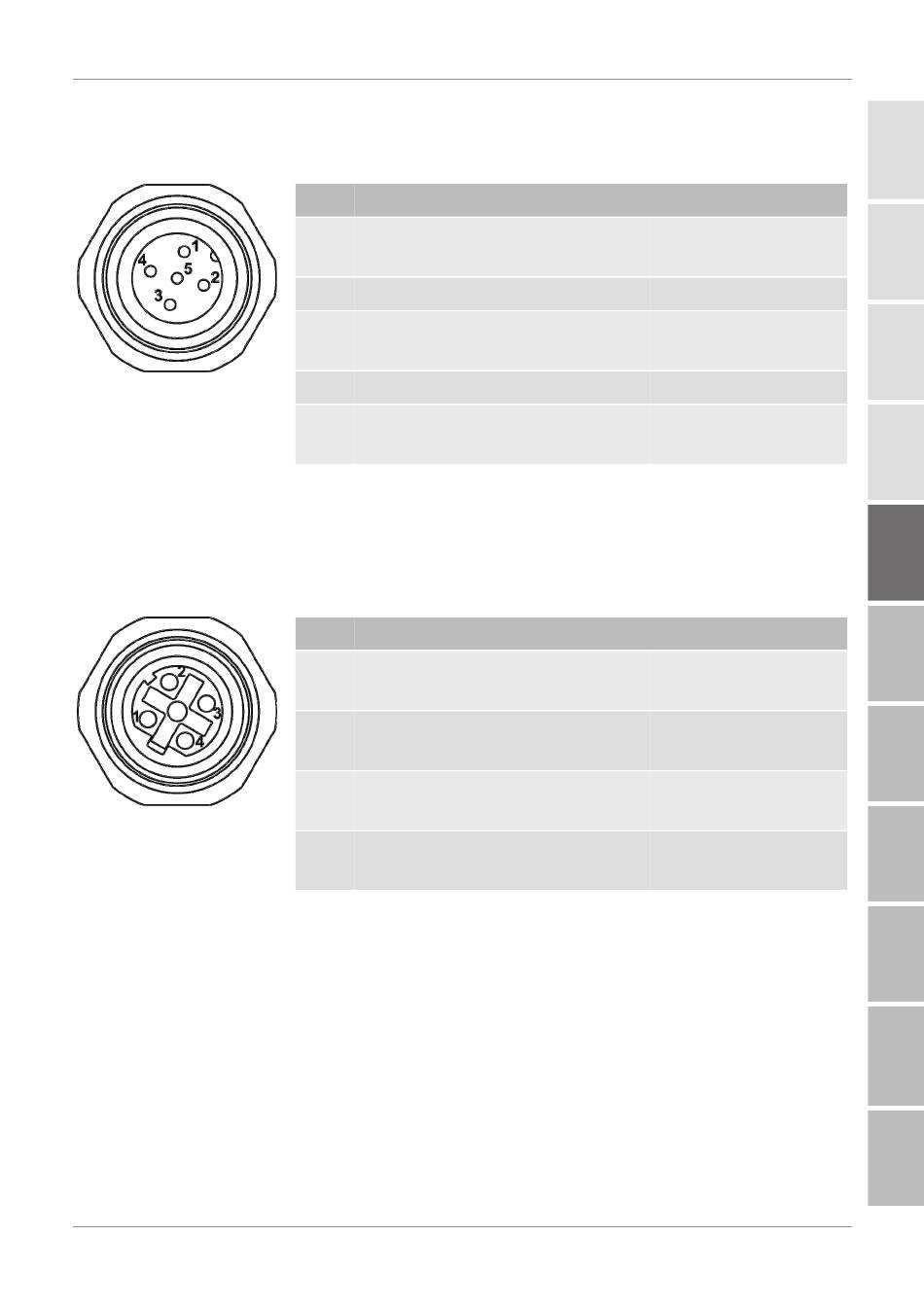

5.2.3 Pinbelegung – Sensor 2 IN
Abb. 12: Sensor 2 IN
5.2.4 Pinbelegung – LAN Anschluss
Abb. 13: LAN

BeWa CSI-C-11 4548075a V250-V253 de web

Die Anschlussbuchse Sensor 2 IN hat folgende Pinbelegung.
Pin Signal
3.1 S2
12 ... 24 V DC
3.2 -
3.3 S2 GND
3.4 -
3.5 S2 HSI
Tab. 11: Pinbelegung – Sensor 2 IN
Die Anschlussbuchse LAN hat folgende Pinbelegung.
Pin Signal
1 ETH TX+
2 ETH RX+
3 ETH TX-
4 ETH RX-
Tab. 12: Pinbelegung – LAN Anschluss
Montage, Installation und Inbetriebnahme | 5
Beschreibung
HSI SMART Spannungsversor-
Sensor 2 gung +
- nicht belegt
HSI SMART Spannungsversor-
Sensor 2 gung GND
- nicht belegt
HSI SMART HSI Signal Eingang
Sensor 2
Beschreibung
Netzwerk (LAN) Ethernet-Port für
Datenversand +
Netzwerk (LAN) Ethernet-Port für
Datenempfang +
Netzwerk (LAN) Ethernet-Port für
Datenversand -
Netzwerk (LAN) Ethernet-Port für
Datenempfang -
