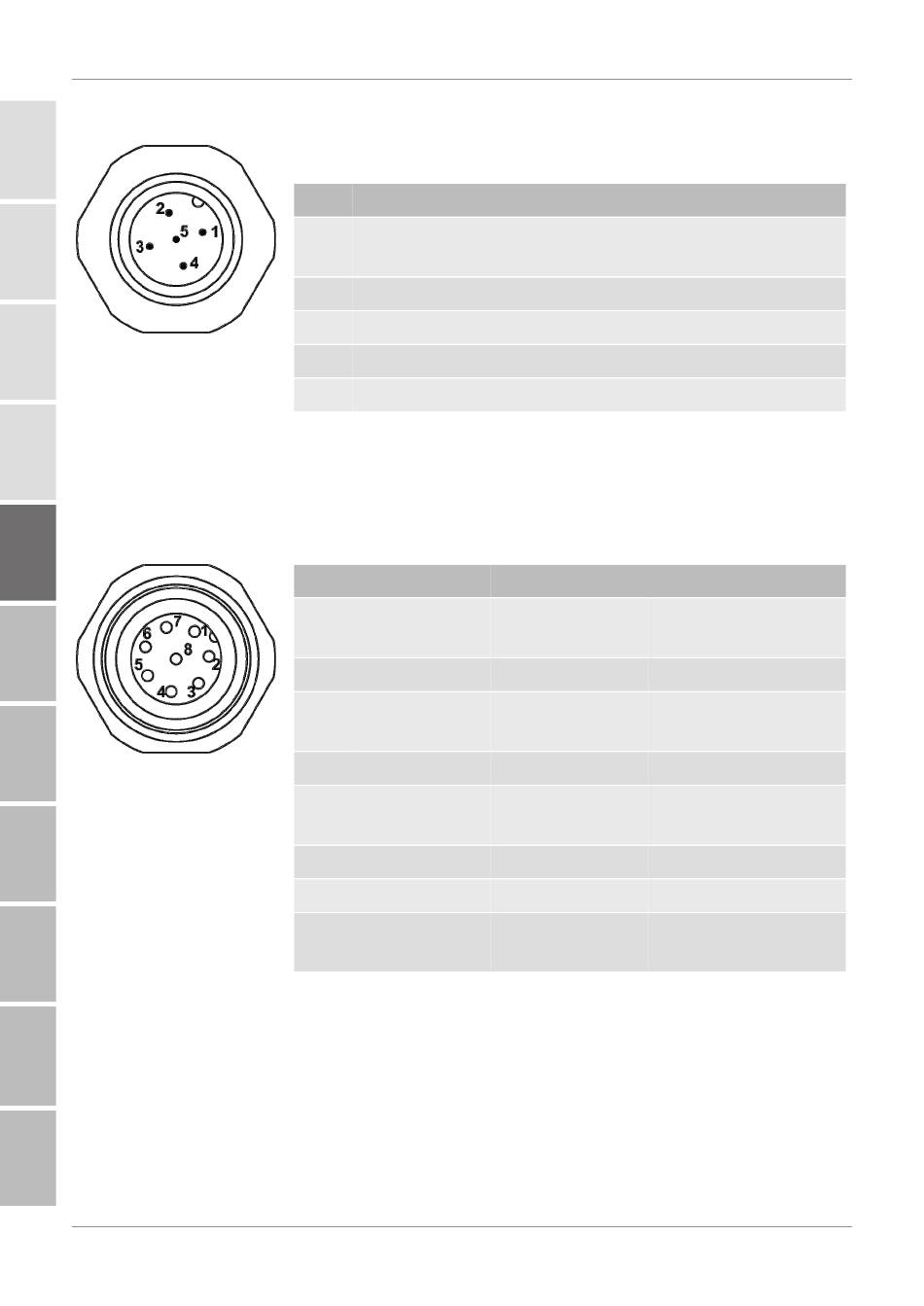

5.2.1 Pinbelegung – DC IN / HSI
Die Anschlussstecker DC IN / HSI hat folgende Pinbelegung.
Pin Signal
1 DC IN
12 ... 24 V DC
2 RS485 -
3 GND
4 RS485 +
5 HSI
Tab. 9: Pinbelegung – DC IN / HSI
5.2.2 Pinbelegung – Sensor 1 IN
Die Anschlussbuchse Sensor 1 IN hat folgende Pinbelegung.
Pin Signal
1 S1
12 ... 24 V DC
2 A1
3 S1 GND
4 A2
5 S1 HSI
6 A3
7 A4
8 A1 – A4 GND Analogsensor
Tab. 10: Pinbelegung – Sensor 1 IN
HYDAC FILTER SYSTEMS GMBH
Beschreibung
Spannungsversorgung +
Modbus RTU
Spannungsversorgung GND
Modbus RTU
Parametrierung
Beschreibung
HSI SMART Spannungsversor-
Sensor 1 gung +
Analogsensor 1 Analog Eingang 1
HSI SMART Spannungsversor-
Sensor 1 gung GND
Analogsensor 2 Analog Eingang 2
HSI SMART HSI Signal Eingang
Sensor 1
Analogsensor 3 Analog Eingang 3
Analogsensor 4 Analog Eingang 4
Analog Eingang GND
1 ... 4
