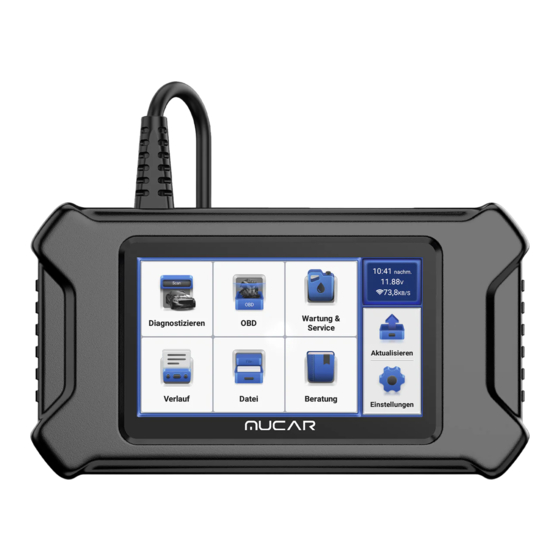

Seite 1 MUCAR CS4...
Seite 2: Safety Precautions And Warnings
www.mucarco.com Safety Precautions and Warnings To avoid personal injury, property loss, or accidental damage to the product, read all of the information in this section before using the product. Handle equipment carefully Do not drop, bend, or puncture the tool, or insert extra objects into or place heavy objects on the device.
Seite 3 www.mucarco.com • Keep the connector in the storage box on the back of the main unit, when the vehicle diagnosis is ﬁ nished. • Gently press the diagnostic connector to pop up the diagnostic connector. Do not pull or use sharp objects to pry the diagnostic connector. Precautions on Operating Vehicle’s ECU •...
Seite 4: Initial Use
www.mucarco.com 1 Quick Start Manual 1.1 Initial Use The following settings should be made when you initially use the tool. 1.1.1 Turn on the Machine After pressing the power button, images will be shown on the screen as follows. 1.1.2 Language Setting Select the tool language from the languages displayed on the interface.
Seite 5 www.mucarco.com 1.1.3 Connect Wi-Fi The system will automatically search all available Wi-Fi networks and you can choose the Wi-Fi needed. If the chosen network is open, you can connect it directly; If the chosen network is encrypted, you must enter the correct password. Then You can connect Wi-Fi after clicking “connect”.
Seite 6: Create An Account
Initial settings are ﬁ nished after the above steps. It will automatically jump to the work interface after 3 seconds. 1.1.6 Create an Account You need to register an account through your e-mail box. If you have owned other products of MUCAR series, you can directly log in by using the account available.
Seite 7: General Information
www.mucarco.com 1.1.7 Typing in Business Information Typing in the repair shop information, which will be shown in the diagnostic report. 2 General information 2.1 On-Board Diagnostics (OBD) II The ﬁ rst generation of On-Board Diagnostics (OBD I) was developed by the California Air Resources Board (ARB) and implemented in 1996 to monitor some of the emission control components on vehicles.
Seite 8 www.mucarco.com might be occurring within a vehicle. OBDII Diagnostic Trouble Codes consist of a ﬁ vedigit alphanumeric code. The ﬁ rst character, a letter, identiﬁ es which control system sets the code. The second character, a number, 0-3; other three characters, a hex character, 0-9 or A-F provide additional information on where the DTC originated and the operating conditions that caused it to set.
Seite 9 www.mucarco.com 2.3 Data Link Connector (DLC) Location The DLC (Data Link Connector or Diagnostic Link Connector) is typically a 16pin connector where diagnostic code readers interface with the vehicle’s onboard computer. The DLC is usually located 12 inches from the center of the instrument panel (dash), under or around the driver’s side for most vehicles.
Seite 10 www.mucarco.com Once the vehicle is running, the OBDII system is continuously checking the above components, monitoring key engine sensors, watching for engine misﬁ re, and monitoring fuel demands. Non-Continuous Monitors -- - Unlike the continuous monitors, many emissions and engine system components require the vehicle to be operated under speciﬁ...
Seite 11 www.mucarco.com controls engine and drive train. Malfunction Indicator Light (MIL) -- Malfunction Indicator Light (Service Engine Soon, Check Engine) is a term used for the light on the instrument panel. It is to alert the driver and/or the repair technician that there is a problem with one or more of vehicle’s systems and may cause emissions to exceed federal standards.
Seite 12: General Introductions
3 Introduction to the Product 3.1 General introductions MUCAR CS is the OBD product for DIY users. Equipped with Android operating system, it features powerful functions and can be updated online. Moreover, full communication protocols make it cover a wider range of vehicle models.
Seite 13: Function Descriptions
• Working Environment: 32 ℉ ~122 ℉ (0℃ ~50℃ ) • Storage Environment: -4 ℉ ~140 ℉ (-20℃ ~60℃ ) 4 Function Descriptions The MUCAR CS host computer have 8 functions, namely, OBD, Scan, Maintenance & Service, File, Store, Repair Info, Setup and Update. 4.1 Diagnosis System diagnosis: it supports more than 100 automo brands, smart diagnosis and traditional diagnosis covering OBDII diagnosis.
Seite 14 www.mucarco.com If it fails to read VIN, you need to enter VIN manually.
Seite 15 www.mucarco.com Diagnosis starts 1. Choos the test mode: after reading VIN, the screen will enter the test mode selection interface: A. Health Report: this mode is to quickly check the vehicle and display the vehicle health report (it’s available only when the the diagnosis software support this function). After clicking “quick test”, the system starts scanning DTC separately and show the result.
Seite 16 www.mucarco.com The system with DTC will be displayed on the screen in red font, and the speciﬁ c number of DTC will be shown. A DTC-free system will be displayed as "OK". Click the system name to see the speciﬁ c deﬁ nition of the DTC. B.
Seite 17 www.mucarco.com Tips: The diagnosis menu varies with diﬀ erent vehicles. A. Version Information As shown in the picture, click “Version Information” to read the current version information of the car ECU. B. Read Fault Code This function is to read the DTC in the ECU memory, helping maintenance person to quickly identify the cause of the vehicle breakdown.
Seite 18 www.mucarco.com Screen buttons: Freeze frame: If this button is highlighted, it means there is freeze frame information. The freeze frame serves to record some speciﬁ c data streams at the moment when the car breaks down. The number is for veriﬁ cation. Report: Save the current diagnosis result as a diagnosis report.
Seite 19 www.mucarco.com OK: Conﬁ rm current operations. Click "OK" after selection, and then the system will display the dynamic data of selected data streams. Screen buttons: (Graph): Click it and the data streams are displayed in dynamic wave patterns. Report: Click the button to save the number of current data streams. Record: It’s used to record diagnosis data so that users can replay and check it.
Seite 20 www.mucarco.com Choose the data stream options to be checked ( Note: Only a maximum of 4 data streams can be displayed ). If you want to remove the wave pattern of some data stream, just deselect it. How to check several wave patterns together? Click [Combine] button and then the system will display the parameters of the selected data streams with wave patterns.
Seite 21 www.mucarco.com Screen buttons: Select all: click it and select all diagnosis records. Delete: click the button to delete some checked diagnosis record. Unselect: click it to deselect all checked diagnosis records. Click some diagnosis record to check details about vehicle information and DTC. Click “Quick access”...
Seite 22 www.mucarco.com 2. Select"Vehicle Brands "to enter the mainteance reset and mainteance correction,Select automatic and manual modes to view items that need maintenance Note: The maintenance items corresponding to each car brand are diﬀ erent, please check the corresponding data according to actual needs...
Seite 23 www.mucarco.com...
Seite 24 www.mucarco.com 5.1.1 Maintenance Light Reset (OIL) The lightening of the car maintenance light indicates that the vehicle needs maintenance. Reset the mileage or driving time to zero after the maintenance, so the maintenance light will go out and the system will start a new maintenance cycle. 5.1.2 Brake Pad Reset (EPB) When the brake pad reaches certain thickness, the brake pad induction wire will be worn.
Seite 25: Software-Update
www.mucarco.com 5.3 Repair Info It includes 4 items, namely, a fault code data base, a table of vehicles able to be diagnosed, videos, a learning course. The maintenance technician can quickly refer to the explanation of the fault codes, and understand all the vehicles that can be diagnosed through the table.
Seite 26: Account Information
www.mucarco.com 5.5 Settings The host uses system settings. After the initial setting is completed, the user can modify or add related information here or swipe the screen from the top to make settings. 5.5.1 Account information Users need to register the following information including email, points, orders, homepage, etc.
Seite 27: Firmware-Upgrade
www.mucarco.com 5.5.2 Customer management Information of all clients whose vehicles have been diagnosed will be displayed here in turn. 5.5.3 Network Set the connectable WIFI network. 5.5.4 Firmware upgrade Used to update the ﬁ rmware. 6 Q&A Here we list some common questions and answers related to this tool. Q: Why does it have no responses when connected to a car computer? A: Check whether the connection with the vehicle diagnostic socket is normal, whether the ignition switch is on, and whether the tool supports the car.
Seite 28: Warranty Terms
THINKCAR TECH products. Please contact Online Customers Service via the order interface. Service Line: 1-833-692-2766 Customer Service Email: service@mucarco.com Oﬃ cial Website: www.mucarco.com Products tutorial, videos, FAQ and coverage list are available on MUCAR oﬃ cial website.
Seite 29 www.mucarco.com Précautions de Sécurité et Avertissements Pour éviter des victimes, des pertes aux biens ou des dommages accidentels au produit, lisez toutes les informations de cette section avant d'utiliser le produit. Manipuler l'équipement avec soin Ne laisser pas tomber, ne plier pas ou ne percer pas l'outil, et n'insérer pas d'objets supplémentaires dans l'appareil ou ne placer pas d'objets lourds sur l'appareil.
Seite 30 www.mucarco.com Précautions d'utilisation de cet outil • Assurez-vous que le contacteur d'allumage doit être en position OFF lorsque vous branchez et débranchez le connecteur de diagnostic. • Gardez le connecteur dans la boîte de rangement à l'arrière de l'unité principale, lorsque le diagnostic du véhicule est terminé.
Seite 31: Utilisation Initiale
www.mucarco.com 1 Manuel de démarrage rapide 1.1 Utilisation initiale Les paramètres suivants doivent être déﬁ nis lors de la première utilisation de l'outil. 1.1.1Allumer la machine Après avoir appuyé sur le bouton d'alimentation, les images seront aﬃ chées à l'écran comme suit.
Seite 32 www.mucarco.com 1.1.3 Connecter le Wi-Fi Le système recherchera automatiquement tous les réseaux Wi-Fi disponibles et vous pourrez choisir le Wi-Fi nécessaire. Si le réseau choisi est ouvert, vous pouvez le connecter directement; Si le réseau choisi est crypté, vous devez entrer le mot de passe correct.
Seite 33: Créer Un Compte
1.1.6 Créer un compte Vous devez créer un compte via votre boîte e-mail. Si vous possédez d'autres produits de la série MUCAR, vous pouvez vous connecter directement en utilisant le compte disponible. 1.1.7 Saisir les informations de l'atelier de réparation Saisissez les informations de l'atelier de réparation, qui seront aﬃ...
Seite 34: Informations Générales
www.mucarco.com 2 Informations générales 2.1 Diagnostics à bord (OBD) II La première génération de diagnostics à bord (OBD I) a été développée par le California Air Resources Board (ARB) et mise en œuvre en 1996 pour surveiller certains des composants de contrôle des émissions des véhicules. À mesure que la technologie évoluait et que le désir d'améliorer le système de diagnostic à...
Seite 35 www.mucarco.com vous fournir un guide pour savoir où une panne doit se produire dans un véhicule. Les codes de problème de diagnostics OBD II se composent d'un code alphanumérique à cinq chiﬀ res. Le premier caractère, une lettre, identiﬁ e le système de contrôle qui déﬁ nit le code.Le deuxième caractère, un nombre, 0-3;...
Seite 36 www.mucarco.com 2.3 Emplacement du connecteur de liaison de données (DLC) Le DLC (Connecteur de liaison de données ou connecteur de diagnostic) est généralement un connecteur à 16 broches où les lecteurs de code de diagnostic s'interfacent avec l'ordinateur de bord du véhicule. Le DLC est généralement situé à 12 pouces du centre du tableau de bord, sous ou autour du côté...
Seite 37 www.mucarco.com 1. Raté 2. Système d'alimentation 3. Composants complets (CCM) Une fois le véhicule en marche, le système OBDII vériﬁ e en permanence les composants ci-dessus, surveille les principaux capteurs du moteur, surveille les ratés du moteur et surveille les demandes de carburant. Moniteurs non continus - Contrairement aux moniteurs continus, de nombreux composants des émissions et du système moteur nécessitent que le véhicule soit utilisé...
Seite 38 www.mucarco.com comprendre un mélange de conduite sur route et d'arrêt et de départ, de conduite de type ville et d'au moins une période de repos d'une nuit. Pour des informations spéciﬁ ques sur la préparation du système de surveillance OBD de votre véhicule, veuillez consulter le manuel du propriétaire de votre véhicule.
Seite 39: Présentation Du Produit
3 Présentation du produit 3.1 Présentations générales MUCAR CS est le produit OBD pour les utilisateurs de bricolage. Équipé du système d'exploitation Android, il dispose de fonctions puissantes et peut être mis à jour en ligne. De plus, une communication complète les protocoles permettent de couvrir une plus large gamme de modèles de véhicules.
Seite 40 3. Emplacement pour carte TF : prend en charge la carte mémoire SD extensible (veuillez acheter vous-même)Interface 4.TYPE-C : le port TYPE-C prend en charge la tension 5V-1,2A, veuillez ne pas dépasser la plage. Ordinateur hôte MUCAR CS • Capacité de la batterie: 600mAh/7.6V • Taille de l'écran: 5 inches • Résolution: 480x854 pixel •...
Seite 41: Descriptions Des Fonctions
• Environnement de stockage: -4 ℉ ~140 ℉ (-20℃ ~60℃ ) 4 Descriptions des fonctions L'ordinateur hôte MUCAR CS a 8 fonctions, ils sont OBD, Scan, Maintenance & Service, File, Store, infos de réparation,Conﬁ guration et mise à jour. 4.1 Diagnostics Diagnostic du système : il prend en charge plus de 100 marques automobiles, le...
Seite 42 www.mucarco.com S'il ne parvient pas à lire le VIN, vous devez entrer le VIN manuellement.
Seite 43 www.mucarco.com Commencer le diagnostic 1. Choisissez le mode de test: après avoir lu le VIN, l'écran entrera dans l'interface de sélection du mode de test: A. Rapport sur l’état: ce mode permet de vériﬁ er rapidement le véhicule et d'aﬃ cher le rapport de l’état du véhicule (il n'est disponible que lorsque le logiciel de diagnostic prend en charge cette fonction).
Seite 44 www.mucarco.com Le système avec DTC sera aﬃ ché sur l'écran en police rouge et le nombre spéciﬁ que de DTC sera aﬃ ché. Un système sans DTC sera aﬃ ché comme «OK». Cliquez sur le nom du système pour voir la déﬁ nition spéciﬁ que du DTC. B.
Seite 45 www.mucarco.com Remarque: Le menu de diagnostic varie selon les diﬀ érents véhicules A. Informations sur la version Comme indiqué dans l'image, cliquez sur "Informations sur la version" pour lire les informations sur la version actuelle de l'ECU de la voiture. B.
Seite 46 www.mucarco.com Boutons d'écran: Cadre de gel: Si ce bouton est mis en surbrillance, cela signiﬁ e qu'il y a des informations d'arrêt sur image. Le cadre de gel sert à enregistrer certains ﬂ ux de données spéciﬁ ques au moment où la voiture tombe en panne. Le numéro est pour vériﬁ cation. Rapport: enregistrez le résultat du diagnostic actuel comme le rapport de diagnostic.
Seite 47 www.mucarco.com nom. Si vous souhaitez choisir tous les ﬂ ux de données, cliquez sur ce bouton. Désélectionner: Cliquez sur ce bouton pour désélectionner tous les ﬂ ux de données vériﬁ és. OK: Conﬁ rmez les opérations en cours. Cliquez sur «OK» après la sélection, puis le système aﬃ...
Seite 48 www.mucarco.com faire des comparaisons. Remarque: Diﬀ érentes options de ﬂ ux de données sont marquées de diﬀ érentes couleurs. Comment vériﬁ er un motif d'onde? Cliquez Sur la page d'aﬃ chage des motifs d'ondes. Choisissez les options de ﬂ ux de données à vériﬁ er ( Remarque: Seul un maximum de 4 ﬂ ux de données peut être aﬃ...
Seite 49 www.mucarco.com Historique du diagnostic Habituellement, chaque fois qu'une voiture est diagnostiquée, le système enregistre chaque étape. Cette fonction aide les utilisateurs à entrer rapidement dans un véhicule précédemment testé et à poursuivre ses tests sans recommencer. Cliquez sur «enregistrements de diagnostic» et tous les enregistrements précédents seront aﬃ chés à l'écran chronologiquement.
Seite 50 www.mucarco.com 2. Sélectionnez « Marques de véhicules » pour accéder à la réinitialisation de la maintenance et à la correction de la maintenance. Sélectionnez les modes automatique et manuel pour aﬃ cher les éléments nécessitant une maintenance. Remarque: les éléments d'entretien correspondant à chaque marque de voiture sont diﬀ érents, veuillez vériﬁ er les données correspondantes en fonction des besoins réels...
Seite 51 www.mucarco.com...
Seite 52 www.mucarco.com 5.1.1 Réinitialisation du voyant de maintenance (OIL) L'allumage du voyant d'entretien de la voiture indique que le véhicule a besoin d'entretien. Réinitialisez le kilométrage ou le temps de conduite à zéro après l'entretien, de sorte que le voyant d'entretien s'éteint et que le système démarre un nouveau cycle d'entretien. 5.1.2 Réinitialisation des plaquettes de frein (EPB) Lorsque la plaquette de frein atteint une certaine épaisseur, le ﬁ...
Seite 53: Mise À Jour Du Logiciel
www.mucarco.com 5.2 File Il permet d'enregistrer et d'établir le ﬁ chier des véhicules diagnostiqués. Le ﬁ chier est créé en fonction du NIV du véhicule et de l'heure de vériﬁ cation, y compris toutes les données liées au diagnostic telles que les rapports de diagnostic, les enregistrements de ﬂ ux de données et les captures d'écran.
Seite 54 www.mucarco.com 5.5 Paramètres L'hôte utilise le système de conﬁ guration. Une fois le réglage initial terminé, l'utilisateur peut modiﬁ er ou ajouter des informations connexes ici ou faire glisser l'écran du haut pour eﬀ ectuer les réglages. 5.5.1 Informations sur le compte Les utilisateurs doivent enregistrer les informations suivantes, notamment les e-mails, les points, les commandes, la page d'accueil, etc.
Seite 55: Mise À Jour Du Firmware
www.mucarco.com 5.5.2 Gestion de la clientèle Les informations de tous les clients dont les véhicules ont été diagnostiqués seront aﬃ chées ici tour à tour. 5.5.3 Connexion Internet Conﬁ gurer le réseau WIFI connectable. 5.5.4 Mise à jour du ﬁ rmware Vériﬁ...
Seite 56 www.mucarco.com Q. Erreur de communication avec l'ECU du véhicule? R: Veuillez conﬁ rmer: 1. Si la clé de diagnostic est correctement connectée. 2. Si le contacteur d'allumage est sur ON. 3. Si tous les contrôles sont normaux, envoyez-nous l'année, la marque, le modèle et le numéro VIN du véhicule à...
Seite 57: Conditions De Garantie
Conditions de garantie Cette garantie s'applique uniquement aux utilisateurs et aux distributeurs qui achètent des produits THINKCAR TECH INC www.mucarco.com MUCAR CS selon les procédures normales. Dans un délai d'un an à compter de la date de livraison, THINKCAR garantit ses produits électroniques contre les dommages causés par des défauts de matériaux...
Seite 58: Advertencias Y Precauciones De Seguridad
www.mucarco.com Advertencias y precauciones de seguridad Para evitar lesiones personales, pérdida de propiedad o daños accidentales al producto, lea toda la información de esta sección antes de usar el producto. Maneje el equipo con cuidado No deje caer, doble ni perfore la herramienta, ni inserte objetos adicionales ni coloque objetos pesados sobre el dispositivo.
Seite 59 www.mucarco.com Precauciones al usar esta herramienta • Asegúrese de que el interruptor de encendido esté en la posición APAGADO al enchufar y desenchufar el conector de diagnóstico. • Mantenga el conector en la caja de almacenamiento en la parte posterior de la unidad principal, cuando ﬁ...
Seite 60: Manual De Inicio Rápido
www.mucarco.com 1 Manual de Inicio Rápido 1.1 Uso Inicial Al usar la herramienta al principio, se deben realizar las siguientes conﬁ guraciones. 1.1.1 Allumer la machine Después de presionar el botón de encendido, la imagen aparecerá en la pantalla como se muestra a continuación.
Seite 61 www.mucarco.com 1.1.3 Conectar Wi-Fi El sistema buscará automáticamente todas las redes Wi-Fi disponibles y puede elegir el Wi-Fi que quiere. Si la red elegida está abierta, puede conectarla directamente; Si la red elegida está encriptada, debe ingresar la contraseña correcta. Luego puede conectar WIFI después de hacer clic en "conectar".
Seite 62 www.mucarco.com todos los términos anteriores" y haga clic en el botón "Aceptar" para completar el proceso de registro. Luego, la página saltará a la interfaz "Felicitaciones por su registro exitoso". La conﬁ guración inicial ﬁ naliza después de los pasos anteriores. Saltará automáticamente a la interfaz de trabajo después de 3 segundos.
Seite 63: Información General
www.mucarco.com 2 Información general 2.1 Diagnóstico a bordo (OBD) II La primera generación de Diagnósticos a Bordo (OBD I) fue desarrollada por la Junta de Recursos del Aire de California (ARB) e implementada en 1996 para monitorear ciertos componentes de control de emisiones en los vehículos. Con el desarrollo de la tecnología y el creciente deseo de mejorar los sistemas de Diagnóstico a Bordo, se ha desarrollado una nueva generación de sistemas de diagnóstico a bordo.
Seite 64 www.mucarco.com dentro de un vehículo. Los Códigos de Diagnóstico de Problemas OBD II consisten en un código alfanumérico de cinco dígitos. El primer carácter, una letra, identiﬁ ca qué sistema de control establece el código. El segundo carácter, un número, 0-3; otros tres caracteres, un carácter hexadecimal, 0-9 o A-F proporcionan información adicional sobre dónde se originó...
Seite 65 www.mucarco.com 2.3 La Ubicación del Conector de Enlace de Datos (DLC) El DLC (Conector de Enlace de Datos o Conector de Enlace de Diagnóstico) suele ser un conector de 16 pines donde los lectores de códigos de diagnóstico interactúan con la computadora a bordo del vehículo.
Seite 66 www.mucarco.com 1. Fallo de encendido 2. Sistema de Combustible 3. Componentes Integrales (CCM) Una vez que el vehículo está funcionando, el sistema OBD II veriﬁ ca continuamente los componentes anteriores, monitorea los sensores clave del motor, vigila la falla del motor y monitorea las demandas de combustible.
Seite 67 www.mucarco.com condiciones normales de operación. Estas condiciones de funcionamiento pueden incluir la conducción en carretera y el estacionamiento después de conducir, la conducción urbana y una combinación de al menos un período nocturno. Para obtener información especíﬁ ca sobre cómo preparar el sistema de monitoreo OBD del vehículo, consulte el manual del propietario del vehículo.
Seite 68: Descripción Del Producto
3 Descripción del producto 3.1 Introducciones generales MUCAR CS es el producto OBD para usuarios de bricolaje. Equipado con sistema operativo Android,presenta potentes funciones y se puede actualizar en línea. Además, plena comunicaciónLos protocolos hacen que cubra una gama más amplia de modelos de vehículos.
Seite 69 3. Ranura para tarjeta TF: admite tarjeta de memoria SD expandible (cómprela usted mismo) 4. Interfaz TYPE-C: el puerto TYPE-C admite voltaje 5V-1.2A, no exceda el rango. Computadora host MUCAR CS • Capacidad de la batería: 600mAh/7.6V • Tamaño de pantalla: 5 inches •...
Seite 70 4 Descripciones de Funciones El ordenador principal MUCAR CS tiene ocho funciones, o sea, OBD, SCAN, MAINTENANCE & Service, File, Store, Repair Info, Setup and Update. 4.1 Diagnóstico Diagnóstico del sistema: admite más de 100 marcas de automóviles, diagnóstico inteligente y diagnóstico tradicional que cubre el diagnóstico OBDII.
Seite 71 www.mucarco.com Si no puede leer el VIN, debe ingresarlo manualmente. Comienza el diagnóstico 1. Elija el modo de prueba: después de leer VIN, la pantalla ingresará a la interfaz de selección del modo de prueba:...
Seite 72 www.mucarco.com A. Reporte de salud: este modo es veriﬁ car rápidamente el vehículo y mostrar el informe de estado del vehículo (solo está disponible cuando el software de diagnóstico admite esta función). Después de hacer clic en "prueba rápida", el sistema comienza a escanear DTC respectivamente y muestra el resultado.
Seite 73 www.mucarco.com El sistema con DTC se mostrará en la pantalla en letra roja y se mostrará el número especíﬁ co de DTC. Un sistema sin DTC se mostrará como "OK". Haga clic en el nombre del sistema para ver la deﬁ nición especíﬁ ca del DTC. B.
Seite 74 www.mucarco.com Notas: el menú de diagnóstico varía según los diferentes vehículos A. Información de Versión Como se muestra en la imagen, haga clic en "Información de la Versión" para leer la información de la versión actual de la ECU del automóvil. B.
Seite 75 www.mucarco.com Botones de pantalla: Congelar fotograma: si este botón está resaltado, signiﬁ ca que hay información de fotograma congelado. Congelar fotograma: si este botón está resaltado, signiﬁ ca que hay información de fotograma congelado. El cuadro congelado sirve para registrar algunos ﬂ...
Seite 76 www.mucarco.com Botones de pantalla: Seleccionar todo: Si desea veriﬁ car alguna secuencia de datos, marque la casilla antes de su nombre. Si desea elegir todas las secuencias de datos, haga clic en este botón. Anular selección: Haga clic en este botón para anular la selección de todas las secuencias de datos marcadas.
Seite 77 www.mucarco.com • Combinación: los gráﬁ cos se presentan juntos para que los usuarios hagan comparaciones. Nota: diferentes opciones de ﬂ ujo de datos están marcadas en diferentes colores. ¿Cómo veriﬁ car un patrón de onda? Clic En la página de visualización de patrones de onda. Elija las opciones de ﬂ...
Seite 78 www.mucarco.com Historial de Diagnóstico Por lo general, cada vez que se diagnostica un automóvil, el sistema registrará cada paso. Esta función ayuda a los usuarios a ingresar rápidamente a un vehículo probado previamente y continuar sus pruebas sin comenzar de nuevo. Haga clic en "registros de diagnóstico"...
Seite 79 www.mucarco.com del vehículo y el DTC. Haga clic en "Acceso rápido" para probar otros sistemas. 5. Mantenimiento y reinicio La unidad principal tiene 4 funciones de reinicio de mantenimiento más comúnmente utilizadas que son gratuitas de por vida, que son reinicio de luz de mantenimiento (OIL) + reinicio de pastillas de freno (EPB) + reinicio del ángulo de dirección (SAS) + reinicio de presión de neumáticos (TPMS).
Seite 80 www.mucarco.com Nota: Los elementos de mantenimiento correspondientes a cada marca de automóvil son diferentes, veriﬁ que los datos correspondientes de acuerdo con las necesidades reales.
Seite 81 www.mucarco.com 5.1.1 Mantenimiento de la luz de reinicio (OIL) El encendido de la luz de mantenimiento del automóvil indica que el vehículo necesita mantenimiento. Restablezca el kilometraje o el tiempo de conducción a cero después del mantenimiento, para que la luz de mantenimiento se apague y el sistema comience un nuevo ciclo de mantenimiento.
Seite 82: Actualización De Software
www.mucarco.com 5.2 File Se utiliza para grabar y archivar los vehículos diagnosticados. El archivo creado es basado en el VIN del vehículo y las veces de chequeo, incluidos todos los datos relacionados con el diagnóstico tales com informes diagnósticos, registros de ﬂ ujo de datos y pantallazos. 5.3 Información de reparación Incluye cuatro ítems, o sea, una base de datos de código de falla, una tabla de vehículos que pueden ser diagnoticados, vídeos y un curso de aprendizaje.
Seite 83: Configuraciones
www.mucarco.com 5.5 Conﬁ guraciones El anﬁ trión utiliza los ajustes del sistema. Después de la ﬁ nalización de los ajustes iniciales, el usuario puede modiﬁ car o añadir información relacionada aquí o golpear con fuerza a la pantalla desde la parte superior para realizar los ajustes. 5.5.1 Información de la cuenta Los usuarios necesitan registrar la siguiente información, incluyendo correo electrónico, puntos, pedidos, página de inicio, etc.
Seite 84: Actualización De Fi Rmware
www.mucarco.com 5.5.2 Gestión de Clientes La información de todos los clientes cuyos vehículos han sido diagnosticados se mostrará aquí a su vez. 5.5.3 Conexión a Internet Establecer la red WIFI conectable. 5.5.4 Actualización de ﬁ rmware Se utiliza a actualizar el ﬁ rmware. 6 Q&A Aquí...
Seite 85 www.mucarco.com ﬁ rmemente y vuelva a encenderlo. Q. Erreur de communication avec l'ECU du véhicule? R: Veuillez conﬁ rmer: 1. Si la clé de diagnostic est correctement connectée. 2. Si le contacteur d'allumage est sur ON. 3. Si tous les contrôles sont normaux, envoyez-nous l'année, la marque, le modèle et le numéro VIN du véhicule à...
Seite 86 Comuníquese con el Servicio de Clientes en Línea a través de la interfaz de pedidos. Línea de servicio: 1-833-692-2766 Correo electrónico de servicio al cliente: service@mucarco.com Sitio web oﬁ cial: www.mucarco.com Tutorial de productos, videos, preguntas frecuentes y lista de cobertura están disponibles en el sitio web oﬁ cial de MUCAR.
Seite 87: Sicherheitsvorkehrungen Und Warnhinweise
www.mucarco.com Sicherheitsvorkehrungen und Warnhinweise Um Personen- und Sachschäden oder versehentliche Beschädigungen des Produkts zu vermeiden, lesen Sie alle Informationen in diesem Abschnitt, bevor Sie das Produkt verwenden. Behandeln Sie das Gerät sorgfältig Lassen Sie das Gerät nicht fallen, verbiegen Sie es nicht, durchstechen Sie es nicht, stecken Sie keine zusätzlichen Gegenstände hinein und stellen Sie keine schweren Gegenstände auf das Gerät.
Seite 88: Vorsichtsmaßnahmen Bei Der Verwendung Dieses Werkzeugs
www.mucarco.com Hacker, Spyware. Andere böswillige Verhaltensweisen können das Gerät, die Software oder die Daten beschädigen. Stellen Sie sicher, dass Sie mit Firewalls, Antiviren-Software und Anti- Spyware-Software Ihren Computer ausreichend schützen und halten Sie diese Software auf dem neuesten Stand. Vorsichtsmaßnahmen bei der Verwendung dieses Werkzeugs •...
Seite 89: Anleitung Zum Schnellstart
www.mucarco.com 1 Anleitung zum Schnellstart 1.1 Erste Verwendung Nach dem Drücken des Netzschalters werden die Bilder wie folgt auf dem Bildschirm angezeigt. 1.1.1 Einschalten der Maschine Nach dem Drücken des Netzschalters werden die Bilder wie folgt auf dem Bildschirm angezeigt. 1.1.2 Spracheinstellung Wählen Sie die Sprache des Tools aus den auf der Benutzeroberﬂ...
Seite 90: Wlan-Verbindung
www.mucarco.com 1.1.3 WLAN-Verbindung Das System wird automatisch alle verfügbaren WLAN-Netzwerke durchsuchen und Sie können das gewünschte WLAN auswählen. Wenn das gewählte Netz oﬀ en ist, können Sie es direkt anschließen; wenn das gewählte Netz verschlüsselt ist, müssen Sie das richtige Passwort eingeben.
Seite 91: Erstellen Eines Kontos
www.mucarco.com Bitte lesen Sie alle Bestimmungen und Bedingungen der Benutzervereinbarung sorgfältig durch. Wählen Sie "Akzeptieren Sie alle oben genannten Bedingungen" und klicken Sie auf die Schaltﬂ äche „Akzeptieren“, um den Registrierungsprozess abzuschließen. Dann springt die Seite zur Benutzeroberﬂ äche „Herzlichen Glückwunsch zur erfolgreichen Registrierung“.
Seite 92: Allgemeine Informationen
www.mucarco.com Geben Sie die Informationen des Reparaturladens ein, die im Diagnosebericht dargestellt werden. 2 Allgemeine Informationen 2.1 On-Board-Diagnosesystem (OBD) II Die erste Generation von On-Board-Diagnosesystemen (OBD I) wurde vom California Air Resources Board (ARB) entwickelt und 1996 eingeführt, um einige der Emissionskontrollkomponenten von Fahrzeugen zu überwachen.
Seite 93: Dtc Beispiel
www.mucarco.com für im Fahrzeug festgestellte Probleme gespeichert werden. Diese Codes identiﬁ zieren einen bestimmten Problembereich und sollen Ihnen ein Fahrzeug zur Verfügung stellen. OBD II-Diagnose-Fehlercodes bestehen aus einem fünfstelligen alphanumerischen Code. Das erste Zeichen, ein Buchstabe, gibt an, welches Steuerungssystem den Code einstellt. Das zweite Zeichen, eine Zahl, 0-3;...
Seite 94 www.mucarco.com 2.3 La Ubicación del Conector de Enlace de Datos (DLC) Der DLC (Data Link Connector oder Diagnostic Link Connector) ist typischerweise ein 16-poliger Steckverbinder, bei dem Diagnose-Codelesegeräte mit dem Bordcomputer des Fahrzeugs verbunden sind. Der DLC beﬁ ndet sich in der Regel 12 Zoll von der Mitte der Instrumententafel (Armaturenbrett) entfernt, bei den meisten Fahrzeugen unter oder um die Fahrerseite herum.
Seite 95 www.mucarco.com kontinuierlich überwachten Komponenten sind immer einsatzbereit: 1. Fehlzündung 2. Kraftstoﬀ -System 3. Umfassende Komponenten (CCM) Sobald das Fahrzeug in Betrieb ist, überprüft das OBD II-System kontinuierlich die oben genannten Komponenten, überwacht die wichtigsten Motorsensoren, achtet auf Fehlzündungen des Motors und überwacht den Kraftstoﬀ bedarf. Nicht-kontinuierliche Monitore - Im Gegensatz zu den kontinuierlichen Monitoren muss das Fahrzeug bei vielen Emissionen und Motorsystemkomponenten unter bestimmten Bedingungen betrieben werden, bevor der Monitor einsatzbereit ist.
Seite 96: Defi Nitionen Von Obdii
www.mucarco.com von normalen Betriebsbedingungen gefahren werden. Diese Betriebsbedingungen können eine Mischung aus Fahren auf der Autobahn und Stop-and-Go, Fahren in der Stadt und mindestens eine Übernachtungsperiode umfassen. Speziﬁ sche Informationen zur Vorbereitung des OBD-Monitorsystems Ihres Fahrzeugs ﬁ nden Sie in der Betriebsanleitung Ihres Fahrzeugs.
Seite 97: Einführung Des Produktes
Laufe der Zeit auftreten. 3 Einführung des Produktes 3.1 Allgemeine Einführungen MUCAR CS ist das OBD-Produkt für Heimwerker. Ausgestattet mit Android- Betriebssystem, es verfügt über leistungsstarke Funktionen und kann online aktualisiert werden. Darüber hinaus vollständige Kommunikation protokolle ermöglichen es, eine breitere Palette von Fahrzeugmodellen abzudecken.
Seite 98 2. LCD-Anzeige: 5-Zoll-Display 3. TF-Kartensteckplatz: Unterstützt erweiterbare SD-Speicherkarten (bitte selbst kaufen) 4. TYPE-C-Schnittstelle: TYPE-C-Port unterstützt Spannung 5V-1.2A, bitte überschreiten Sie nicht den Bereich. MUCAR CS Host-Computer • Batteriekapazität: 600mAh/7.6V • Bildschirmgröße: 5 inches • Auﬂ ösung: 480x854 pixel • Arbeitsspannung: 5V •...
Seite 99 4 Funktionsbeschreibungen Der MUCAR CS Host-Computer verfügt über 8 Funktionen, nämlich OBD, Scannen, Wartung und Service, File, Store, Reparaturinformationen, Einstellungen und Aktualisierung. 4.1 Diagnose Systemdiagnose: Es unterstützt mehr als 100 Automarken, intelligente Diagnose und traditionelle Diagnose, die die OBD II-Diagnose abdeckt.
Seite 100 www.mucarco.com Wenn die VIN nicht gelesen werden kann, müssen Sie die VIN manuell eingeben.
Seite 101 www.mucarco.com Beginn der Diagnose 1. Auswahl des Testmodus: Nach dem Lesen der Fahrgestellnummer wird auf dem Bildschirm die Auswahloberﬂ äche für den Testmodus aufgerufen: A. Zustandsbericht: In diesem Modus können Sie das Fahrzeug schnell überprüfen und den Fahrzeugzustandsbericht anzeigen (dieser ist nur verfügbar, wenn die Diagnosesoftware diese Funktion unterstützt).
Seite 102 www.mucarco.com Das System mit DTC wird in roter Schrift auf dem Bildschirm angezeigt, und die speziﬁ sche DTC-Nummer wird angezeigt. Ein DTC-freies System wird als „OK“ angezeigt. Klicken Sie auf den Systemnamen, um die speziﬁ sche Deﬁ nition des DTC anzuzeigen. B.
Seite 103 www.mucarco.com Tipps: Das Diagnosemenü variiert je nach Fahrzeug A. Versionsinformationen Wie in der Abbildung gezeigt, klicken Sie auf „Versionsinformation“, um die aktuelle Versionsinformation des Fahrzeugsteuergeräts zu lesen. B. Lesen des Fehlercodes Diese Funktion dient zum Lesen des DTC im Steuergerätespeicher und hilft dem Wartungspersonal, die Ursache der Fahrzeugpanne schnell zu identiﬁ...
Seite 104 www.mucarco.com Bildschirm-Schaltﬂ äche: Standbild: Wenn diese Schaltﬂ äche markiert ist, bedeutet dies, dass Informationen zum Standbild vorhanden sind. Die Nummer dient zur Überprüfung. Bericht: Speichern Sie das aktuelle Diagnoseergebnis als Diagnosebericht. Der Diagnosebericht wird im File-Modul gespeichert und kann an bestimmte E-Mail-Adressen gesendet werden.
Seite 105 www.mucarco.com Sie auf diese Schaltﬂ äche. Auswahl aufheben: Klicken Sie auf diese Schaltﬂ äche, um die Auswahl aller markierten Datenströme aufzuheben. OK: Bestätigen Sie den aktuellen Betrieb. Klicken Sie nach der Auswahl auf „OK“. Das System zeigt dann die dynamischen Daten ausgewählter Datenströme an. Bildschirm-Schaltﬂ...
Seite 106 www.mucarco.com Vergleiche anstellen können. Hinweis: Unterschiedliche Datenﬂ ussoptionen sind durch verschiedenfarbige Markierungen gekennzeichnet. Wie überprüft man ein Wellenmuster? Klicken Auf der Anzeigeseite der Wellenmuster. Wählen Sie die zu prüfenden Datenstromoptionen aus ( Hinweis: Es können nur maximal 4 Datenströme angezeigt werden ). Wenn Sie das Wellenmuster eines Datenstroms entfernen möchten, heben Sie die Auswahl einfach auf.
Seite 107: Wartung & Zurücksetzen
www.mucarco.com Diagnoseverlauf Normalerweise zeichnet das System bei jeder Diagnose eines Fahrzeugs jeden Schritt auf. Diese Funktion hilft den Benutzern, Überblick über ein zuvor getestetes Fahrzeug schnell zu erhalten und dessen Prüfung ohne Neustart fortzusetzen. Klicken Sie auf „Diagnoseaufzeichnungen“ und alle vorherigen Aufzeichnungen werden chronologisch auf dem Bildschirm angezeigt.
Seite 108 www.mucarco.com 2. Wählen Sie "Fahrzeugmarken", um das Zurücksetzen der Wartung und die Wartungskorrektur einzugeben. Wählen Sie den automatischen und manuellen Modus aus, um Artikel anzuzeigen, die gewartet werden müssen. Hinweis: Die Wartungsartikel für jede Automarke sind unterschiedlich, bitte überprüfen Sie die entsprechenden Daten entsprechend dem tatsächlichen Bedarf.
Seite 109 www.mucarco.com...
Seite 110 www.mucarco.com 5.1.1 Zurücksetzen der Wartungsleuchte (OIL) Das Auﬂ euchten der Fahrzeugwartungsleuchte zeigt an, dass das Fahrzeug gewartet werden muss. Setzen Sie den Kilometerstand oder die Fahrzeit nach der Wartung auf Null zurück, damit die Wartungsleuchte erlischt und das System einen neuen Wartungszyklus startet.
Seite 111: Aktualisierung Der Software
www.mucarco.com 5.2 File Diese Funktion wird verwendet, um die Datei der diagnostizierten Fahrzeuge aufzuzeichnen und zu erstellen. Die Datei wird auf der Grundlage der Fahrzeug-VIN und der Prüfzeit erstellt, einschließlich aller diagnoserelevanten Daten wie Diagnoseberichte, Datenstromaufzeichnungen und Screenshots. 5.3 Reparaturinformationen Es umfasst 4 Funktionen, nämlich eine Fehlercodedatenbank, eine Tabelle der diagnosefähigen Fahrzeuge, Videos, einen Lernkurs.
Seite 112: Einstellungen
Benutzer hier relevante Informationen ändern oder hinzufügen oder den Bildschirm von oben streichen, um Einstellungen vorzunehmen. 5.5.1 Kontoinformationen MUCAR CS-Benutzer müssen die folgenden Informationen registrieren, einschließlich E-Mail, Punkte, Bestellungen, Homepage usw. Warenkorb: Überprüfen und verwalten Sie den Warenkorb.
Seite 113: Kundenverwaltung
www.mucarco.com 5.5.2 Kundenverwaltung Hier werden nacheinander Informationen aller Kunden angezeigt, deren Fahrzeuge diagnostiziert wurden. 5.5.3 Internet-Verbindung Stellen Sie das anschließbare WLAN-Netzwerk ein. 5.5.4 Aktualisierung der Firmware Wird zum Aktualisieren der Firmware verwendet. 6 Fragen und Antworten Hier listen wir einige häuﬁ g gestellte Fragen und Antworten zu diesem Werkzeug auf. F: Warum reagiert es nicht, wenn es an einen Autocomputer angeschlossen ist? A: Überprüfen Sie, ob die Verbindung mit der Fahrzeugdiagnosebuchse normal ist, ob der Zündschalter eingeschaltet ist und ob das Werkzeug das Fahrzeugmodell unterstützt.
Seite 114 www.mucarco.com F. Kommunikationsfehler mit dem Fahrzeugsteuergerät? A: Bitte bestätigen Sie: 1.Ob der Diagnose-Dongle korrekt angeschlossen ist. 2.Ob der Zündschalter eingeschaltet ist. 3.Wenn alle Überprüfungen ordnungsgemäß verlaufen, senden Sie uns das Fahrzeugjahr, die Marke, das Modell und die Fahrgestellnummer mithilfe der Rückmeldungsfunktion.
Seite 115: Garantiebedingungen
Garantiebedingungen Diese Garantie gilt nur für Benutzer und Händler, die THINKCAR TECH INC www. mucarco.com MUCAR CS-Produkte auf normalem Wege erwerben. THINKCAR TECH gewährt innerhalb eines Jahres ab Lieferdatum eine Garantie auf seine elektronischen Produkte für Schäden, die auf Material- oder Verarbeitungsfehler zurückzuführen sind.
Seite 116: Precauzioni Di Sicurezza E Avvertenze
www.mucarco.com Precauzioni di sicurezza e avvertenze Per evitare lesioni personali, perdita di proprietà o danni accidentali al prodotto, leggere tutte le informazioni in questa sezione prima di utilizzare il prodotto. Maneggiare l'attrezzatura con attenzione Non far cadere, piegare o forare lo strumento, né inserire oggetti aggiuntivi o posizionare oggetti pesanti sul dispositivo.
Seite 117 www.mucarco.com Precauzioni per l'utilizzo di questo strumento • Assicurarsi che l'interruttore di accensione sia in posizione OFF quando si collega e scollega il connettore diagnostico. • Conservare il connettore nella scatola portaoggetti sul retro dell'unità principale, quando la diagnosi del veicolo è terminata. •...
Seite 118: Manuale Di Avvio Rapido
www.mucarco.com 1 Manuale di avvio rapido 1.1 Uso iniziale Le seguenti impostazioni devono essere eﬀ ettuate quando si utilizza inizialmente lo strumento. 1.1.1 Accendere la macchina Dopo aver premuto il pulsante di accensione, le immagini verranno visualizzate sullo schermo come segue. 1.1.2 Impostazione della lingua Seleziona la lingua dello strumento dalle lingue visualizzate sull'interfaccia.
Seite 119 www.mucarco.com 1.1.3 WLAN-Verbindung Il sistema cercherà automaticamente tutte le reti Wi-Fi disponibili e potrai scegliere il Wi-Fi necessario. Se la rete scelta è aperta, è possibile collegarla direttamente; Se la rete scelta è crittografata, è necessario inserire la password corretta. Quindi è possibile connettere Wi-Fi dopo aver fatto clic su "Connetti".
Seite 120 www.mucarco.com "Accetta tutti i termini sopra" e fai clic sul pulsante "Accetto" per completare il processo di registrazione. Quindi la pagina passerà all'interfaccia "Congratulazioni per aver eﬀ ettuato correttamente la registrazione". Le impostazioni iniziali sono terminate dopo i passaggi precedenti. Passerà automaticamente all'interfaccia di lavoro dopo 3 secondi.
Seite 121: Informazioni Generali
www.mucarco.com 2 Informazioni generali 2.1 Diagnostica di bordo (OBD) II La prima generazione di sistemi diagnostici di bordo (OBD I) è stata sviluppata dal California Air Resources Board (ARB) e implementata nel 1996 per monitorare alcuni dei componenti di controllo delle emissioni sui veicoli. Con l'evolversi della tecnologia e il desiderio di migliorare il sistema diagnostico OnBoard, è...
Seite 122 www.mucarco.com di errore OBD II sono costituiti da un codice alfanumerico a cinque cifre.Il primo carattere, una lettera, identiﬁ ca quale sistema di controllo imposta il codice.. Il secondo carattere, un numero, 0-3; altri tre caratteri, un carattere esadecimale, 0-9 o A-F forniscono ulteriori informazioni sull'origine del DTC e sulle condizioni operative che l'hanno causato.
Seite 123 www.mucarco.com lato conducente per la maggior parte dei veicoli. Se Data Link Connector non si trova sotto il cruscotto, dovrebbe essere presente un'etichetta che indica la posizione. Per alcuni veicoli asiatici ed europei, il DLC si trova dietro il posacenere e il posacenere deve essere rimosso per accedere al connettore.
Seite 124 www.mucarco.com motore e monitorare le richieste di carburante. richieste di carbura. Monitor non continui - A diﬀ erenza dei monitor continui, molte emissioni e motore i componenti del sistema richiedono che il veicolo sia utilizzato prima in condizioni speciﬁ che il monitor è pronto. Questi monitor sono deﬁ niti monitor non continui e sono elencati di seguito: 1) Sistema EGR 2) Sensori O2...
Seite 125 www.mucarco.com controlla il motore e la trasmissione. Spia di malfunzionamento (MIL) - Spia di malfunzionamento (motore di servizio presto, motore di controllo) è un termine usato per la luce sul cruscotto. È per avvisare il conducente e / o il tecnico di riparazione che c'è un problema con uno o più sistemi del veicolo e che le emissioni potrebbero superare gli standard federali.
Seite 126: Introduzione Al Prodotto
3 Introduzione al prodotto 3.1 Introduzione generale MUCAR CS è il prodotto OBD per gli utenti del fai da te. Dotato di sistema operativo Android, è dotato di potenti funzioni e può essere aggiornato online. Inoltre, comunicazione completa i protocolli lo fanno coprire una gamma più ampia di modelli di veicoli.
Seite 127 • Ambiente di lavoro: 32 ℉ ~122 ℉ (0℃ ~50℃ ) • Ambiente di archiviazione: -4 ℉ ~140 ℉ (-20℃ ~60℃ ) 4 Descrizioni di funzioni Il computer host di MUCAR CS ha 8 funzioni, ovvero, OBD, Scansione, Manutenzione & Servizio, File, Store, Riparazione dell’info, Installazione e Aggiornamento. 4.1 Diagnosi Diagnosi di sistema: supporta più...
Seite 128 www.mucarco.com Ripristino: olio + EPB + SAS + TPMS Suggerimenti: inserire il cavo diagnostico nell'interfaccia del veicolo, quindi fare clic su "Scansione" nell'interfaccia principale. Quindi, selezionare il modello. Dopo che la comunicazione è stata stabilita, il sistema inizia a leggere il VIN del veicolo. Prompt: Se la comunicazione fallisce, sullo schermo apparirà una ﬁ nestra di messaggio.
Seite 129 www.mucarco.com La diagnosi ha inizio 1. Scegli la modalità test: Nach dem Lesen der Fahrgestellnummer wird auf dem Bildschirm die Auswahloberﬂ äche für den Testmodus aufgerufen: UN. Rapporto sulla salute: questa modalità serve per controllare rapidamente il veicolo e visualizzare lo stato del veicolo report (è disponibile solo quando il software di diagnosi supporta questa funzione).
Seite 130 www.mucarco.com Se si desidera mettere in pausa la scansione, fare clic su "Pausa". Al termine della scansione, il sistema visualizzerà direttamente il rapporto di diagnostica. Il DTC può essere nascosto facendo clic sul pulsante dopo di esso. Il sistema con DTC verrà visualizzato sullo schermo nella parte anteriore rossa e verrà mostrato il numero speciﬁ...
Seite 131 www.mucarco.com 2. Scegli il sistema: Fai clic su "ECM" (ad es.) E la schermata entrerà nell'interfaccia di selezione. 3. Scegli la funzione: fare clic sulla funzione da testare. Suggerimenti: il menu di diagnosi varia a seconda del veicolo. A. Informazioni sulla versione Come mostrato nella ﬁ...
Seite 132 www.mucarco.com un piccolo passo nell'intero processo diagnostico. Il DTC del veicolo è solo per riferimento e le parti non possono essere sostituite direttamente in base alla data deﬁ nizione DTC. Ogni DTC ha una serie di procedure di prova. Il tecnico di manutenzione deve attenersi rigorosamente alle istruzioni operative e alle procedure descritte nel manuale di manutenzione della vettura per confermare la causa principale del guasto.
Seite 133 www.mucarco.com D. Leggi il ﬂ usso di dati Questa funzione è principalmente utilizzata per leggere e visualizzare dati e parametri in tempo reale della centralina dell'auto. Osservando questi ﬂ ussi di dati, i tecnici della manutenzione possono comprendere le prestazioni complessive del veicolo e oﬀ rire suggerimenti di manutenzione.
Seite 134 www.mucarco.com (Graﬁ co): fare clic su di esso e i ﬂ ussi di dati vengono visualizzati in schemi di onde dinamiche. Rapporto: Fare clic sul pulsante per salvare il numero di ﬂ ussi di dati correnti. Disco: Viene utilizzato per registrare i dati di diagnosi in modo che gli utenti possano riprodurli e controllarli.
Seite 135 www.mucarco.com Come controllare insieme più schemi d'onda? Fare clic sul pulsante [Combina], quindi il sistema visualizzerà i parametri dei ﬂ ussi di dati selezionati con schemi d'onda. Storia della diagnosi Di solito, ogni volta che viene diagnosticata un'auto, il sistema registra ogni passaggio. Questa funzione aiuta gli utenti a entrare rapidamente in un veicolo precedentemente testato e continuare i suoi test senza ricominciare da capo.
Seite 136 www.mucarco.com Deseleziona: fai clic per deselezionare tutti i record di diagnosi veriﬁ cati. Fare clic su un record di diagnosi per controllare i dettagli sulle informazioni del veicolo e DTC. Fai clic su "Accesso rapido" per testare altri sistemi. 5. Wartung & Zurücksetzen L'unità...
Seite 137 www.mucarco.com Nota: gli elementi di manutenzione corrispondenti a ciascuna marca di auto sono diversi, si prega di controllare i dati corrispondenti in base alle eﬀ ettive esigenze.
Seite 138 www.mucarco.com 5.1.1 Ripristino della luce di manutenzione (OIL) L'accensione della luce di manutenzione dell'auto indica che il veicolo necessita di manutenzione. Ripristinare il chilometraggio o il tempo di guida a zero dopo la manutenzione, quindi la spia di manutenzione si spegnerà e il sistema inizierà un nuovo ciclo di manutenzione.
Seite 139 www.mucarco.com 5.1.4 Ripristino della pressione dei pneumatici (TPMS) Quando la spia di guasto della pressione dei pneumatici dell'auto è accesa, questa funzione serve per ripristinare la pressione dei pneumatici e spegnere l'indicatore di guasto della pressione dei pneumatici. Se la pressione dei pneumatici è troppo bassa o perde, sostituire o installare l'apparecchiatura di monitoraggio della pressione dei pneumatici e sostituire lo pneumatico.
Seite 140: Aggiornamento Software
www.mucarco.com 5.4 Aggiornamento software Questo modulo consente di aggiornare il software diagnostico e l'app e impostare il software utilizzato di frequente. Se non è stato scaricato il software in fase di registrazione del prodotto o un messaggio pop-up che richiede di aggiornare un nuovo software, è possibile utilizzare questa opzione per scaricarlo o mantenerlo sincronizzato con l'ultima versione.
Seite 141: Aggiornamento Del Firmware
www.mucarco.com 5.5.2 Gestione clienti Le informazioni di tutti i clienti i cui veicoli sono stati diagnosticati verranno visualizzate qui a turno. 5.5.3 Connessione a Internet Imposta la rete WIFI collegabile. 5.5.4 Aggiornamento del ﬁ rmware Utilizzato per aggiornare il ﬁ rmware. 6 Domande e risposte Qui elenchiamo alcune domande e risposte comuni relative a questo strumento.
Seite 142 www.mucarco.com D: Perché la schermata dell'host lampeggia all'avvio del motore? A: È normale e causato da interferenze elettromagnetiche. D. Errore di comunicazione con ECU del veicolo? A: Si prega di confermare: 1. Se il dongle diagnostico è collegato correttamente. 2. Se l'interruttore di accensione è acceso. 3.
Seite 143: Termini Di Garanzia
Termini di Garanzia Questa garanzia si applica solo agli utenti e ai distributori che acquistano i prodotti THINKCAR TECH INC www.mucarco.com MUCAR CS attraverso le normali procedure. Entro un anno dalla data di consegna, THINKCAR TECH garantisce i suoi prodotti elettronici per danni causati da difetti di materiali o di lavorazione.

MUCAR CS4 Bedienungsanleitung

Verfügbare Sprachen

Quicklinks

Verwandte Anleitungen für MUCAR CS4

Inhaltszusammenfassung für MUCAR CS4

Inhaltsverzeichnis
