- Seite 1 MUCAR CDE900 Schnellstart-Handbuch Inhaltsübersicht 1. Gewährleistungsbedingungen..1-2...
- Seite 2 8. Nach der Erweiterung....36-38 9. Aktualisierung......39-42 Gewährleistungsbedingungen Diese Garantie gilt nur für Anwender und Händler, die MUCAR CDE900-Produkte über die üblichen Verfahren erwerben. Bieten Sie eine kostenlose Garantie innerhalb eines Jahres. MUCAR Garantie einschließlich elektronischer Produkte für Schäden, die durch Material- oder Verarbeitungsfehler verursacht werden.
- Seite 3 Einführung MUCAR CDE900 wurde von den besten Köpfen der Branche entwickelt. Es ist speziell entwickelt, um alle 10 OBDII-Service-Modi, einschließlich Live-Daten, O2-Sensor-Test und mehr, auf OBDII / EOBD-konforme Autos, SUVs, leichte Nutzfahrzeuge und Mini-Vans weltweit seit 1996 verkauft zu unterstützen.

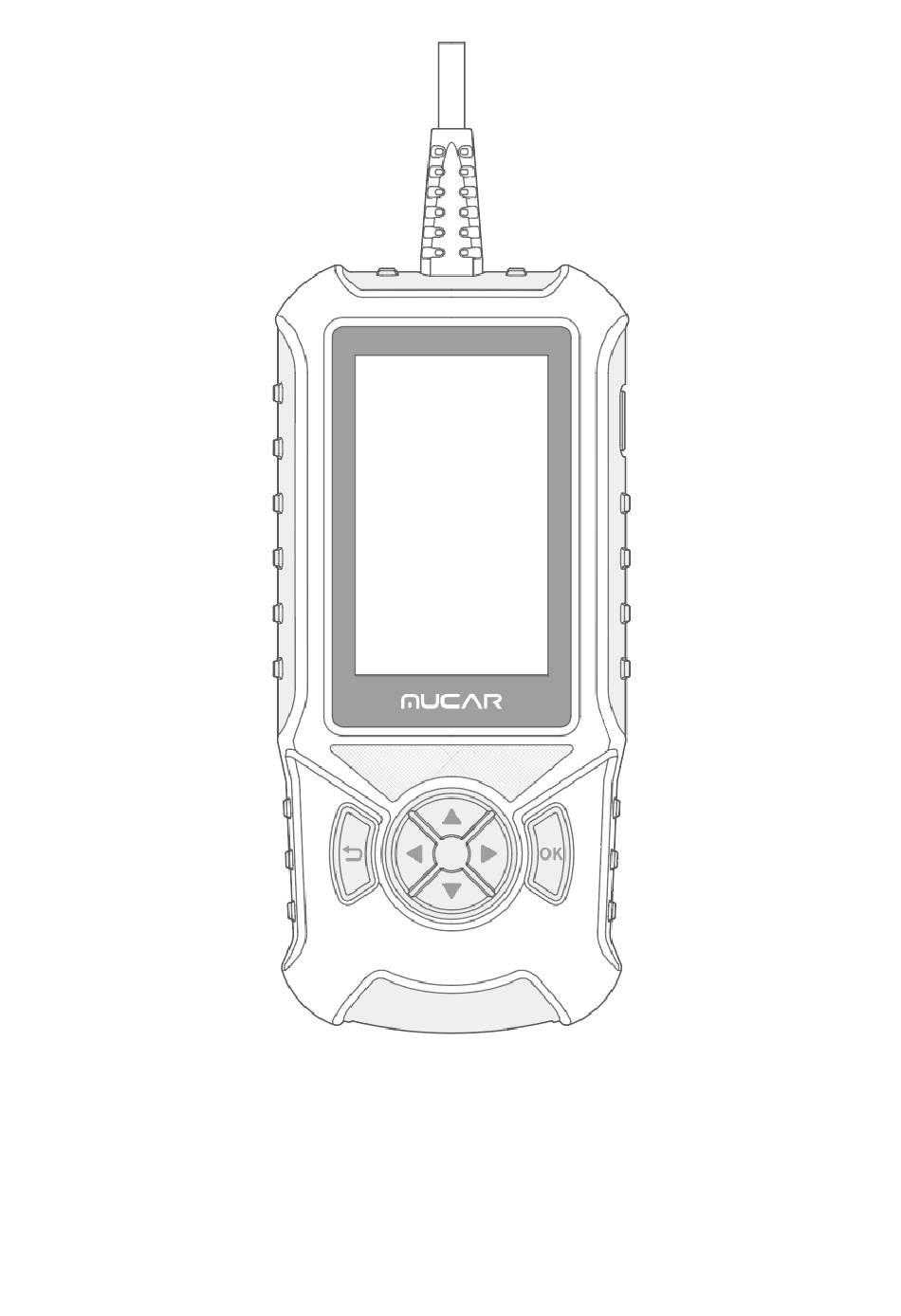

- Seite 4 ❷ 4-Zoll-Display 480*854 Auflösung ❸ OBD-Diagnosekabel Das Kabel ist 1,2 Meter lang und unterstützt 9-18V Spannung ❹ OK-Taste Schaltfläche "Bestätigen ❺ Auswahl-Schaltflächen Taste für die Richtungswahl ❻ TF-Kartensteckplatz Maximale Erweiterung 256G Speicherkarte ❼ TYPE-C Schnittstelle Eingang 5V-2.5A ❽ Reset-Taste Taste zum Zurücksetzen auf die Werkseinstellungen, bitte nicht willkürlich verwenden ❾...
- Seite 5 Technische Daten Anzeige: 4-Zoll-Display. Arbeitsumgebung: 0 ~ 50 ℃ (32 ~ 122℉). Lagerung Umgebung: -20 ~ 60 ℃ (-4 ~ 140℉). Stromversorgung: 9 - 18V Fahrzeugstrom. Unterstützte Protokolle: ISO9141, KWP2000(ISO 14230), J1850PWM, J1850VPM und CAN OBDII Protokoll. Wie zu verwenden 4.1 Lage des Datenverbindungssteckers (DLC) Der DLC (Data Link Connector oder Diagnostic Link Connector) ist in der Regel ein 16- poliger Stecker, über den Diagnosecode-Lesegeräte mit dem Bordcomputer des Fahrzeugs...
- Seite 6 verbunden werden. Der DLC befindet sich in der Regel 12 Zoll von der Mitte der Instrumententafel (Armaturenbrett) entfernt, bei den meisten Fahrzeugen unter oder in der Nähe der Fahrerseite. Wenn sich der Data Link Connector nicht unter dem Armaturenbrett befindet, sollte dort ein Aufkleber sein, der die Position angibt. Bei einigen asiatischen und europäischen Fahrzeugen befindet sich der DLC hinter dem Aschenbecher und der Aschenbecher muss entfernt werden, um an den Stecker zu gelangen.
- Seite 7 1. SMOG: Zeigen Sie die entsprechenden unterstützten Protokolle an. 2. Code/Freeze Frame: Anzeige von Fehlercodes und Freeze Frames. 3. Erase：Löschen Sie den Fehlercode. 4. Live-Datenstrom：Echtzeit-Datenströme anzeigen. 5. O2-Sensor-Test: Anzeige der O2-Sensor-Datenströme 6. Andere OBD-Diagnose: Beinhaltet EVAP-Systemtest, DTC-Suche, Versionsinfo und On Board Monitor.
- Seite 8 Wenn Sie einen Scan-Fehler auftreten, bestätigen Sie bitte zunächst, dass das Auto gezündet wird oder stecken Sie den Stecker wieder ein. Dann laden Sie bitte THINKCAR Bay App aus dem App-Store und kontaktieren Sie den Kundendienst, um die Fahrzeugdiagnose-Funktion zu aktivieren, können Sie ein Modell wählen und es für 3 Monate testen.
- Seite 9 Lesen Sie DTC, um Fehlercodes schnell anzuzeigen. Wählen Sie die Ansicht von Standbildern, überwachen Sie den Status seit der Löschung von DTCs und sehen Sie sich die aktuelle Antriebsstrangdiagnose des Motors an. Mehr: Enthält Vergleichsbeispiel, Kombinieren, Bericht, Datensatzfunktionen Probe speichern: Zeichnen Sie den Probendatenstrom auf. Tippen Sie auf "Kombinieren".
- Seite 10 5.2.3 Löschen Wählen Sie "Löschen" und klicken Sie auf "OK", um den Fehlercode zu löschen. 5.2.4 Live-Datenstrom Wählen Sie Live-Datenstrom und klicken Sie auf OK, um alle Datenströme anzuzeigen.
- Seite 11 Mehr: Enthält Vergleichsbeispiel, Kombinieren, Bericht, Datensatzfunktionen Probe speichern: Zeichnen Sie den Probendatenstrom auf. Tippen Sie auf "Kombinieren". Das System zeigt die zusammengeführten Parameter der ausgewählten Datenströme mit Wellenmustern an. 5.2.5 O2-Sensor-Test Wählen Sie O2 Sensor Test und klicken Sie auf OK, um den Datenfluss des O2 Sensors zu sehen. 5.2.6 Andere OBD-Diagnose Wählen Sie Andere Diagnose, um weitere OBD-Funktionen anzuzeigen, wählen Sie On-Board- Monitoring und klicken Sie auf OK, um den On-Board-Monitor-Datenstrom anzuzeigen, wählen...
- Seite 12 5.2.7 Bericht Wählen Sie Bericht und klicken Sie auf OK, um den Diagnosebericht anzuzeigen. Bericht zeigt Datenflussberichte und PDF-Dokumente an, die von Produktdiagnoseberichten erstellt wurden. 5.2.8 Einstellungen Wählen Sie Einstellungen, um die Grundeinstellungen vorzunehmen. Es gibt Funktionen wie Feedback, Reparaturinfo, Upgrade, Bestellung, Spracheinstellung usw. Klicken Sie auf Aktualisieren, um Modelle zu aktualisieren, müssen 4 Systeme, Demos und Autosuche Funktionsmodule erweitern.
- Seite 13 Rückmeldung: Sie können uns die Fehler in der Diagnosesoftware/App zur Analyse und Verbesserung mitteilen. Das Modul Reparaturinfo besteht aus vier Abschnitten: 1) Abdeckungsliste: Die Informationen zu den unterstützten Fahrzeugen. 2) Lernen: Zeigt, wie man das Tool bedient. 3) Video: Enthält Tipps zur Verwendung der Tabelle sowie Wartungs- und Diagnoseanleitungen. 4) Anleitung: Gebrauchsanweisung für das Werkzeug.
- Seite 14 Firmware Fix: Dient zum Aktualisieren der Firmware. Daten löschen: Löscht die Benutzerdaten. Sleep Time: Legt die Schlafzeit fest, um Batteriestrom zu sparen. Datei-Manager: System-Dateimanager. Kundendienst: Klicken Sie auf diese Schaltfläche, um den manuellen Online-Kundendienst aufzurufen, der Fragen beantwortet, die Ihnen bei der Verwendung des Produkts begegnen, damit Sie das Produkt besser nutzen können.
- Seite 15 6.1 Diagnose Diagnose: Dieses Modul kann automatisch den VIN-Code des Modells scannen und die Fahrzeuginformationen lesen. Der Gesundheitsbericht Funktion kann schnell zeigen den Gesundheitszustand des Fahrzeugs. System-Scan-Funktion kann automatisch scannen die 4 System-Module des Fahrzeugs (ABS/SRS/ECM/TCM), und nach dem Scan abgeschlossen ist, kann es die System-Modul-Informationen zugreifen, lesen Sie Fehler-Codes, Fehler-Speicher löschen und lesen Datenstrom.
- Seite 16 Sie müssen die Fahrzeug-VIN-Daten manuell eingeben, wenn der MUCAR CDE900 nicht automatisch auf die Fahrzeug-VIN-Daten zugreifen kann. Nachdem der oben beschriebene Vorgang abgeschlossen ist, wird der folgende Bildschirm angezeigt. 6.2 Reset...
- Seite 17 Der MUCAR CDE900 unterstützt die folgenden Reset-Funktionen: 1. Rückstellung der Öllampe, 2. Zurücksetzen des Lenkwinkelsensors, 3. Batterieabgleich zurücksetzen, 4. ABS-Entlüftung zurücksetzen, 5. Anpassung der Drosselklappe, 6. Zurücksetzen der Bremsbeläge, 7. DPF-Regeneration, 8. Anti-Diebstahl-Abgleich, 9. Codierung der Einspritzdüsen, 10. TPMS-Rückstellung, 11. Kalibrierung des Federungsniveaus, 12.
- Seite 18 22. NOx-Sensor zurücksetzen, 23. AdBlue-Rückstellung (Dieselmotor-Abgasfilter), 24. Kalibrierung des Sitzes, 25. Kühlmittel entlüften, 26. Reifen neu einstellen, 27. Kalibrierung der Fensterheber, 28. Spracheinstellungen. Update Mit diesem Modul können Sie die Diagnosesoftware und die App auf die neueste Version aktualisieren. Klicken Sie auf die App, um die App-Anwendungsaktualisierung aufzurufen, mit der die Anwendungs-App und die lokale Firmware aktualisiert werden können.
