BENUTZERHINWEISE / FUNKTIONEN

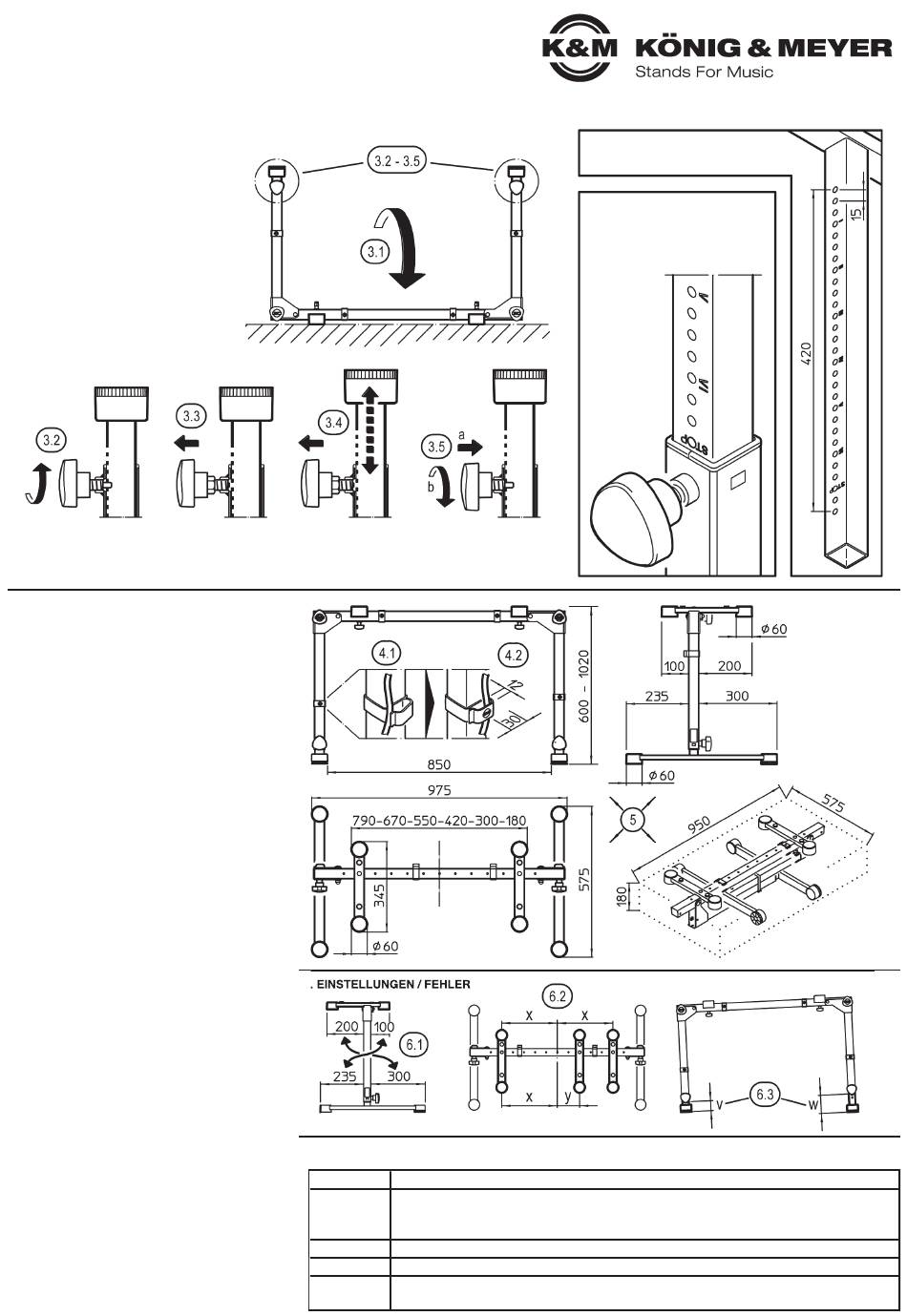

3. HÖHENEINSTELLUNG
3.
des FUSSROHRES
Empfohlene Vorgehensweise
nacheinander für beide Fußrohre:
3.1 Keyboardtisch umdrehen und
3.1
auf den Auflagen abstellen
3.2 Rast-Klemmschraube k etwas losdrehen
3.3 Griff der Klemmschraube ziehen
3.4 Fußrohr ein- bzw. ausfahren
3.5 Bolzen einrasten lassen und Rast-
3.5
Klemmschraube k festdrehen
HINWEIS:
Beide Fußrohre müssen aus Gründen
der Sicherheit stets auf die gleiche
Höhe eingestellt werden.
Rast-Klemmschraube k
Griff ziehen bis der
etwas losdrehen
Sicherungsbolzen
sich nicht mehr
im Eingriff befindet
4. FIXIERUNG VON KABELN
Die Montage der Kabelklemmen ist in Kapittel 2.10
dargestellt und beschrieben.
4.1 Kabel einfach durch Schlitz der Kabelklemmen
4.1
drücken
4.2 Die Kabelklemmen misst innen 12 x 30 mm
5. ABMESSUNGEN
HÖHE:
600 - 1020 mm (in 15 mm-Schritten)
STAND:
Breite 975mm, Tiefe 575 mm
AUFLAGE:
Breite max. 790 mm, Tiefe 345 mm
TRANSPORT: 950 x 575 x 180 mm (min. Klappmaß)
6. EINSTELLUNGEN / FEHLER
Falsche Einstellungen können die Sicherheit der
Installation gefährden und müssen korrigiert werden:
6.1 Der längere Teil der Auflage darf sich nicht
6.1
über dem kurzen Teil des Fußrohres befinden.
6.2 Die beiden Auflagen sollten nicht außermittig (x:y),
6.2
sondern symmetrisch zur Mitte (x:x) platziert werden.
6.3 Beide Fußauszugrohre dürfen keinesfalls auf un-
6.3
gleiche Höhen eingestellt werden (siehe Kapitel 3).
PRÜFEN / INSTANDHALTEN
- bei Wartungsarbeiten bestehen ggf. aufgrund von:
-
-Kanten, -gelösten Gewinden, -beweglichen Teilen etc.
-
Gefährdungen durch Quetschen und Stoßen;
-
um dies zu vermeiden ist mit gebotener Vorsicht und
-
ggf. Schutzausrüstung (z.B. Handschuhen) zu arbeiten
- zur Reinigung am besten ein leicht feuchtes Tuch und
-
ein nicht scheuerndes Reinigungsmittel benutzen
FEHLERSUCHE (F) & BESEITIGUNG (B)
F: Die Füße lassen sich nicht vollständig aufklappen
F:
B: Rast-Klemmschraube zurückdrehen 2.17 bis das
F: B:
Gewinde nicht mehr ins Rohrinnere ragt 2.16
F: Keyboardtisch steht wackelig
F:
B: Untergrund prüfen; Verstellteller justieren 2.12
F: Keyboard kippelt
F:
B: Keyboardunterseite prüfen;
F: B:
ggf. Auflagenarme c versetzen
F: Keyboardtisch steht schief
F:
B: Fußrohre auf gleiche Höhe einstellen (siehe 6.3)
F: Instrument befindet sich außer der Mitte
F:
B: ggf. Position der Auflagen korrigieren 6.1 und 6.2
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
18820-019-55/76/91 Rev.06 03-80-384-00 5/22
Griff gezogen halten
Sicherungsbolzen in gewünsch-
und das Fußrohr
tes Loch rasten lassen und
ein- bzw. ausfahren
Rast-Klemmschraube wieder
fest anziehen
6. EINSTELLUNGEN / FEHLER
TECHNISCHE DATEN / SPEZIFIKATIONEN
Farbvarianten 18820-019-55 schwarz, -76 reinweiß, -91 rubinrot
Rohre, Winkel: Stahl, gepulvert
Material
Schrauben, Scheiben: verzinkt
Kunststoffteile: PA, PE, PC, TPE, PU, POM
Verpackung
Einzelkarton: 970 x 630 x 75 mm
Gewicht
10,8 kg
Zubehör
18811 Aufsatz-1, 18822 Aufsatz-2, 18814 Adapter, 18805 Notenhalter, 18817 Universalhalter,
(optional)
18815 Laptophalter, 18806 Rollschlitten, 18829 Tasche,197... Tablethalter, 211... Schwenkarme
Der Tisch kann in der Höhe in 29 Stufen
zu je 15 mm Abstand eingestellt werden.
Jedes vierte Absteckloch der Fuß-
rohre ist mit einer römischen Ziffer
markiert; das erleichtert es sehr,
beide Fußrohreauf die erforderliche
gleiche Höhe einzustellen.
Die STOP
Markierung
zeigt den
maximalen
Auszug an.
