Konig & Meyer 13335 Handbuch

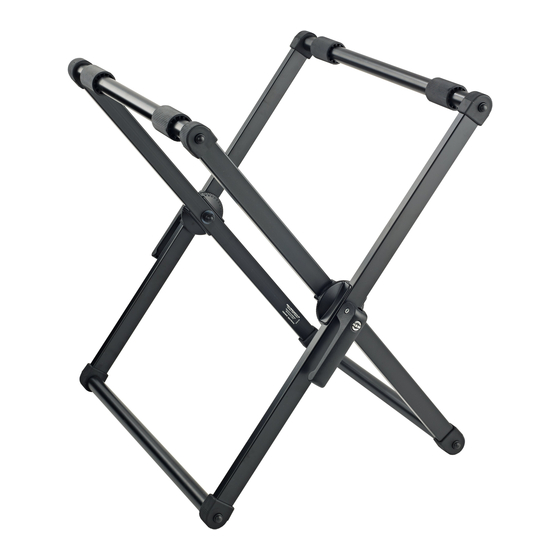

13335 Marschtrommelständer
Äußerst hochwertiger Ständer - für alle gängigen Marsch- und Konzerttrommeln.
- hervorragende Verarbeitung, Leichtgängigkeit und Standfestigkeit
- der ergonomische Klemmhebel sorgt für schnelles Auf- und Zuklappen des Stativs
- das flache Packstück ist ideal für den mobilen Einsatz und zur Aufbewahrung
- das robuste Metallgelenk ist mit 5° Schritten sehr fein verzahnt und erlaubt eine
- Vielzahl verschiedener Einstellungen hinsichtlich Höhe und Breite der Auflagen
- anhand einer Skala kann man seine bevorzugte Aufstellvariante schnell finden
- weiche Gummikappen und Auflagen sorgen für einen sicheren Stand
- und schützen die Trommel vor Kratzern.
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Diese Anleitung
informiert Sie über alle wichtigen Schritte bei Aufbau und Handhabung. Wir empfehlen,
sie auch für den späteren Gebrauch aufzubewahren.
SICHERHEITSHINWEISE
- Andere Lasten als Marsch- und Konzerttrommeln sind nicht erlaubt.
- Vor und nach Benutzung des Ständers bitte Sichtprüfung vornehmen bezüglich:
Funktion, Vollständigkeit und Gängigkeit.
- Ein beschädigtes Produkt darf zunächst nicht weiter eingesetzt werden bzw. erst
nach qualifizierter Wiederinstandsetzung.
- Auf geeigneten, d.h. tragfähigen und ebenen Untergrund achten.
- Die Möglichkeit das Produkt zusammenzuklappen und zu verstellen, birgt
naturgemäß Einklemmgefahren. Umsichtige und aufmerksame Handhabung
bei Aufbau, Betrieb und Abbau sind daher unverzichtbar.
- Vor dem Aufbringen des Instruments sicherstellen, dass sich die Zahnscheiben im
Eingriff befinden und die Exzenterspannhebel an das Rohr angelehnt ist.
- Das Stativ ist zentrisch zu belasten; ebenso ist eine angemessene Aufstellbreite zu
wählen (s. Kapitel: TIPPS).
- Die Parkettschoner sind aus hochwertigem Material und so weit wie möglich frei von
Weichmachern. Zum Schutz von besonders empfindlichen Böden (z.B. bestimmte
Parkettsorten) sollte ggf. eine rutschfeste Unterlage verwendet werden.

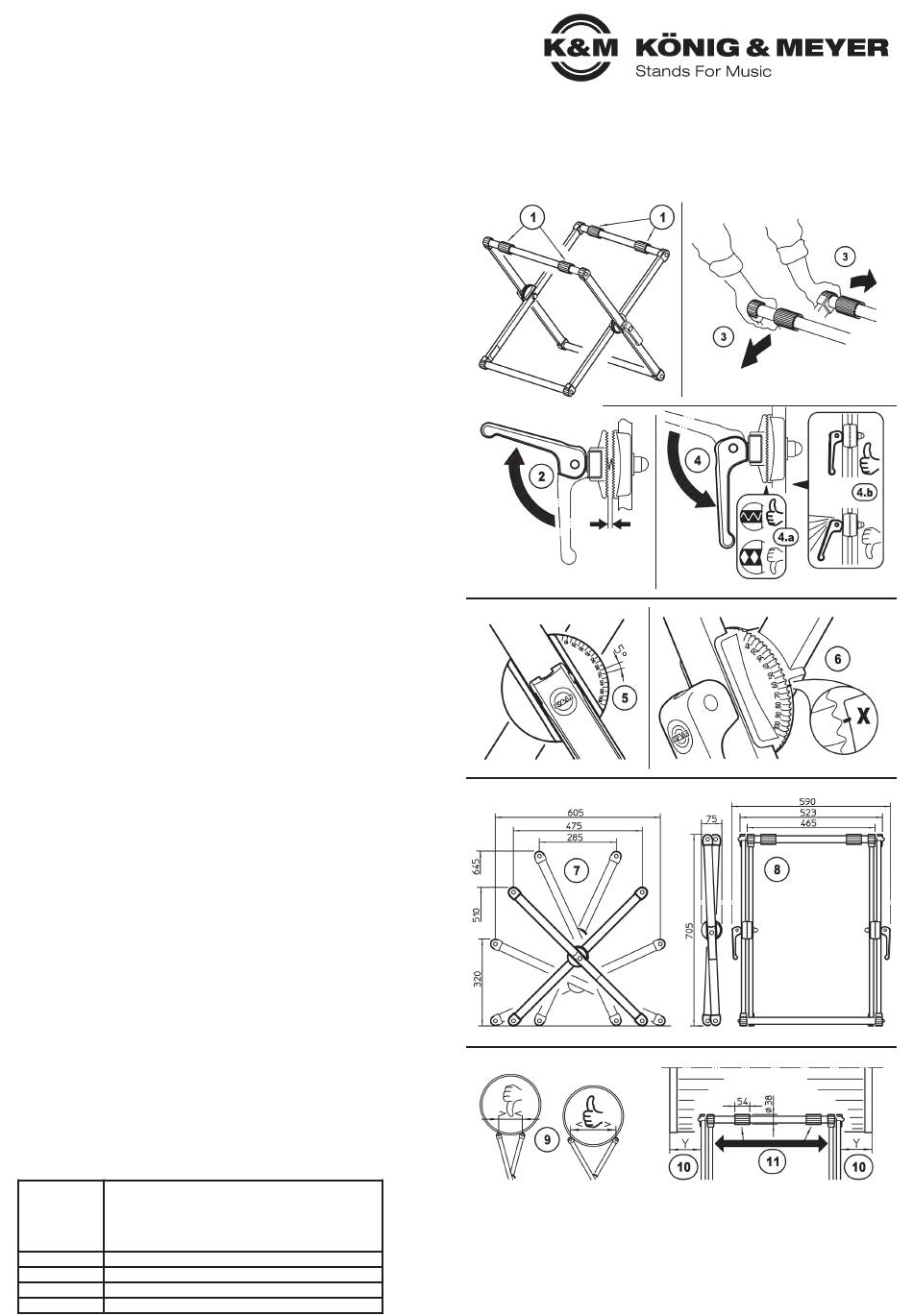

AUFSTELL- & BEDIENUNGSANLEITUNG
STÄNDER AUFSTELLEN
1 Ständer so aufstellen, dass beide Auflagerohre (mit acht Gummischonern) oben sind.
2 Beide Spannhebel hochklappen > die Verzahnungen haben sich voneinander gelöst.
3 Auflagerohre auseinanderziehen bis gewünschte Höhe/Breite erreicht ist.
4 Spannhebel zuklappen > die Verzahnungen befinden sich wieder im Eingriff.
4.a BEACHTE:
4.a Die Zahnspitzen dürfen nicht aufeinandergepresst werden. Gegebenenfalls sind
4.a die Gelenke etwas gegeneinander zu verdrehen.
4.b Die Spannhebel müssen über den Exzenterpunkt hinaus bis zum Anschlag an die
4.b Standrohre geklappt werden. Diese Stellung ist stets obligatorisch, insbesondere
4.b während des Betriebes unter Last, aber auch bei Transport und Lagerung.
4.b Ein abstehender Klemmhebel ist nur beim Auf- oder Zuklappen des Stativs erlaubt.
4.b Ansonsten signalisiert dies eine Fehlstellung.
GELENKSCHEIBE MIT SKALA
5 Die Gelenkscheiben sind rundum fein verzahnt in Schritten zu 5°.
5 Das ergibt 34 (!) Aufstellvarianten des Ständers.
6 Anhand der Skala und einer Kennzeichnung (X) auf der gegenüber
6 liegenden Scheibe kann jede Aufstellvariante exakt bestimmt werden.
6 Eine bevorzugte Aufstellvariante kann ganz schnell wiedergefunden werden.
AUFSTELLVARIANTEN & ABMESSUNGEN
7 Eine Auswahl der 34 Aufstellvarianten ist hier dargestellt.
7 HINWEIS: mit der Breite ändert sich unvermeidlich auch die Höhe.
8 Das vollständig zusammengeklappte Stativ eignet sich dank kompakter
8 Abmessungen bestens für Transport und Lagerung.
TIPPS FÜR DIE SICHERE AUFSTELLUNG
19 Maßgeblich ist stets der Durchmesser der Trommel.
19 Danach richtet sich die Breite der beiden Auflagerohre des Stativs.
19 Die Einstellung einer bestimmten Höhe ist nicht zulässig, falls sich
19 daraus eine unsichere Auflage der Trommel ergibt.
10 Die Trommel ist stets mittig auf dem Ständer zu platzieren.
10 Bei Überständen müssen diese möglichst gleichmäßig groß sein.
11 Acht Gummischoner (vier davon beweglich) dienen dem sicheren
11 Sitz des Instruments und schützen seine Oberfläche.
PRÜFUNG, WARTUNG
- Bei Wartungsarbeiten auf evtl. Gefährdungen achten (Anstoßen, Einklemmen).
- Reinigen mit leicht feuchtem Tuch und nicht scheuerndem Reinigungsmittel.
FEHLERSUCHE (F) UND BESEITIGUNG (B)
F: Trommel wackelt auf Stativ
F: Breite des Ständers passt nicht
F: Trommel liegt nicht auf Gummis auf
TECHNISCHE DATEN
Rohre: Stahl, pulverbeschichtet, schwarz
Schrauben, Muttern, Bolzen - verzinkt, vernickelt
Material Zahngelenk: Zink-Guß, pulverbeschichtet, schwarz
Parkettschoner, Gummiauflagen - TPE, Shore 59A
Exzenterspannhebel - POM, schwarz
Traglast Marschtrommeln, Konzerttrommeln
Abmessungen Tiefe der Auflage: 523/465 mm
Verpackung Karton: 790 x 580 x 135 mm
Gewicht 4,8 kg
B: Trommel auf Unebenheiten überprüfen
B: Breite des Stativs verändern
B: Anderen Winkel am Zahngelenk einstellen
B: Gummis entsprechend verschieben
STÄNDER AUFSTELLEN
GELENKSCHEIBE MIT SKALA
AUFSTELLVARIANTEN & ABMESSUNGEN
TIPPS FÜR DIE SICHERE AUFSTELLUNG
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
13335-000-55 Rev.06 03-80-371-00 6/19
