Konig & Meyer 18980 Aufstellanleitung

Aufstellanleitung
Alu-Keyboardständer
18980
zusammenlegbar, höhenverstellbar
Vormontierten Ständer so aufstellen, daß die Auf -
lagerohre oben sind. Ständer auseinanderziehen.
Zur Einstellung der gewünschten Höhe / Breite
Schloßschraube 2 und Klemmutter 1 lösen und in
entsprechender Lochung der Querstreben - jeweils
auf gleiche Lochzahl achten ! - wieder verschrauben
(siehe Abbildung A).
Beim Zusammenlegen bitte beachten, daß die
Querstreben nur nach oben geklappt werden können
(siehe Abbildung B).
Für einen sicheren Stand bei Boden unebenheiten
Ausgleichsparkett schoner 3 entsprechend +/- ver -
drehen (siehe Abb.).
Aufsatz 18982
KEYBOARD STACKER 18982
INSTRUCTIONS

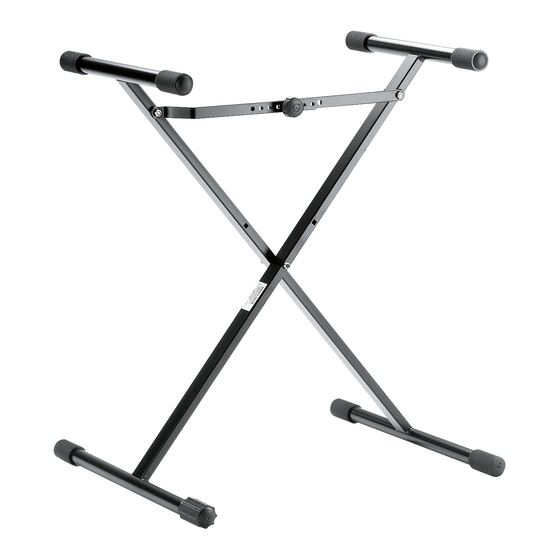

ALUMINIUM KEYBOARD
STAND 18980
HEIGHT ADJUSTABLE DOUBLE-BRACED X STAND
Set up stand so that support arms (shorter tubes) are in
the upper position. Extend stand outwards.
To adjust stand to desired height / width remove
carriage bolt 2 and locking knob 1 from braces as
illustrated and replace into new selected opening (see
attached illustration A).
Attention !
Straight brace and curver brace folds upwards only
(see attached illustration B).
To stabilize stand on uneven surface turn adjustable
end cap 3 accordingly to +/- (see attached
illustration).
Bitte beachten: die angegebenen Positions-Nummern
entsprechen nicht den Ersatzteil-Bestell-Nummern!
Please note: Above numbers are not our ordinary
spare part numbers!
- 18980.000.55 -
- 03.80.615.00 - 12/04
A
für Keyboardständer 18980
B
1
2
3
