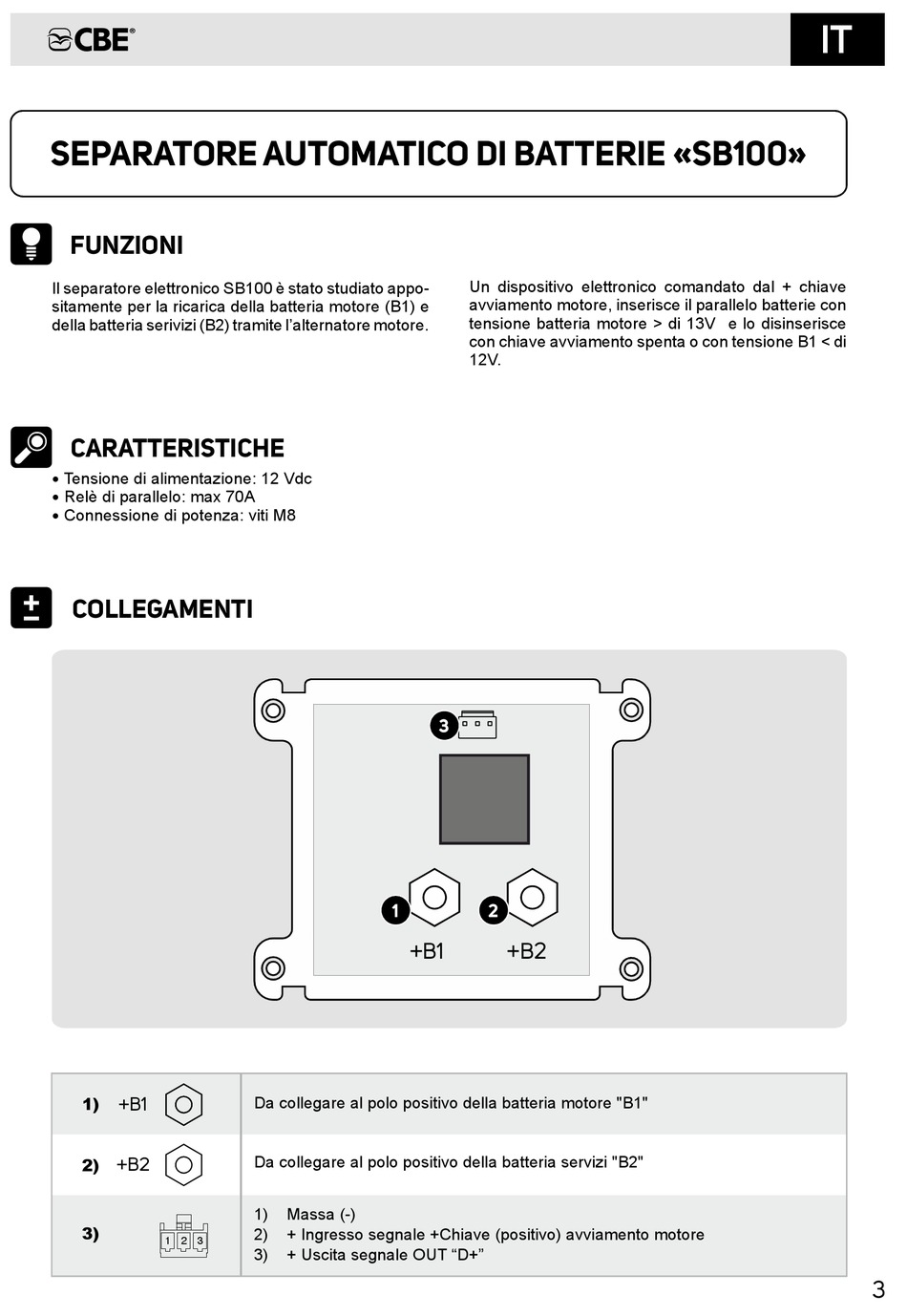

SEPARATORE AUTOMATICO DI BATTERIE «SB100»
FUNZIONI
Il separatore elettronico SB100 è stato studiato appo-
sitamente per la ricarica della batteria motore (B1) e
della batteria serivizi (B2) tramite l'alternatore motore.
CARATTERISTICHE
Tensione di alimentazione: 12 Vdc
—
Relè di parallelo: max 70A
—
Connessione di potenza: viti M8
—
COLLEGAMENTI
+B1
1)
+B2
2)
3)
1
2
3
1
+B1
Da collegare al polo positivo della batteria motore "B1"
Da collegare al polo positivo della batteria servizi "B2"
1)
Massa (-)
2)
+ Ingresso segnale +Chiave (positivo) avviamento motore
3)
+ Uscita segnale OUT "D+"
Un dispositivo elettronico comandato dal + chiave
avviamento motore, inserisce il parallelo batterie con
tensione batteria
motore
con chiave avviamento spenta o con tensione
12V.
3
2
+B2
IT
> di 13V e lo disinserisce
B1
< di
3
