- Blockierung jedes einzelnen Geldstückakzeptierungskanals
- Einstellung des Kreditpreises und der Rabattschwelle
Um die Installation dieses Modells zu vereinfachen, ist eine Serienschnittstellenkarte
RM927 vorgesehen, welche auf der einen Seite den Standard-Schalenanschluss für
die Münzmaschine besitzt, während auf der anderen Seite ein Klemmbrett mit 5
Polen. Siehe beigelegtes Schema.
Geldstückzähler
Um die elektronische Münzmaschine S.E.C.I. zu blockieren,
Serienschnittstellenkarte RM 927/N benutzt, reicht es vollkommen aus, das Blockier-
Kabel der Spielkarte mit dem unten angegeben Anschluss zu verbinden.
Die Spielkarte ist im Inneren mit einem pull-up ausgestattet; wenn man den Blockier-
pin nicht anschließen möchte reicht es aus, die oben angegebenen Veränderungen
anzubringen.
WICHTIGER HINWEIS:
WENN DER BLOCKIER-PIN NICHT BENUTZT WIRD, MUSS ER ZUM GND
ÜBERBRÜCKT WERDEN.
Wenn man die Geldstücke oder die Münzen unter sich aufteilen möchte, kann man
einen Geldstückaufteiler montieren. Zu diesem Zweck muss die Münzmaschine mit
dem PRORM5 programmiert werden, damit der Aufteiler (RM5 X 21) gesteuert
werden kann. Wenn die Aufteilerfunktion aktiv ist, werden die entsprechenden
Ausgänge der Kanäle 5 und 6 (Pin 3 und 4) benutzt, um die Aufteilerspulen zu
steuern.
STIFTEBENENNUNG DES ANSCHLUSSES 12 VOLT DER MÜNZMASCHINE
Nr. Pin
1
2
5
6
7
Kredit
Blockiert

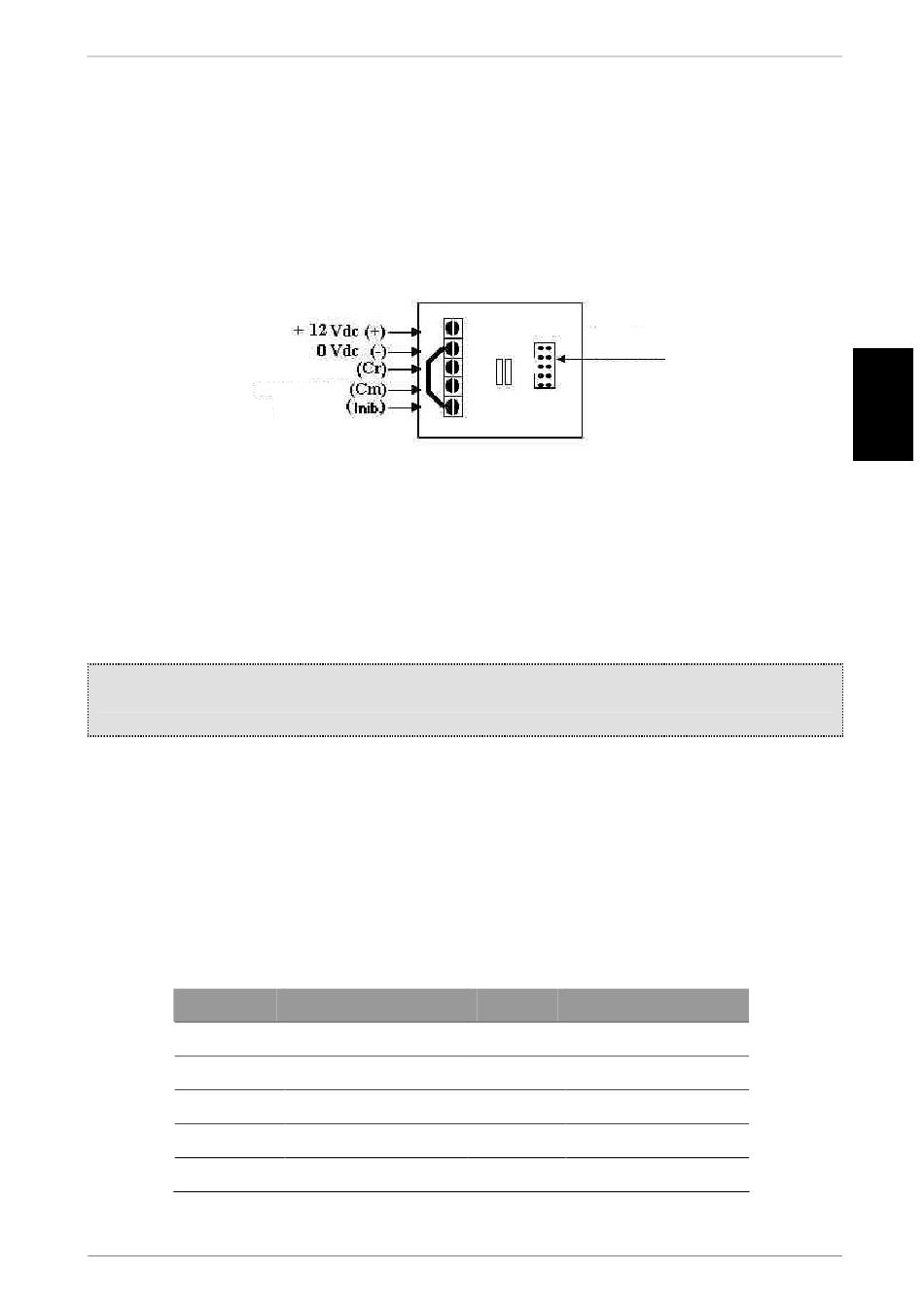

Abb. 19
RM5 X 20
Beschreib.
Gnd
+ 12 Vdc
Display data
Display enable
N.B. (nicht belegt)
Münzmaschine
nanschluss
Nr. Pin Beschreib.
3 Blockier
4 Display Clock
8 Geldst.zähler
9 Kredit
10 N.B. (nicht belegt)
DE
welches die
