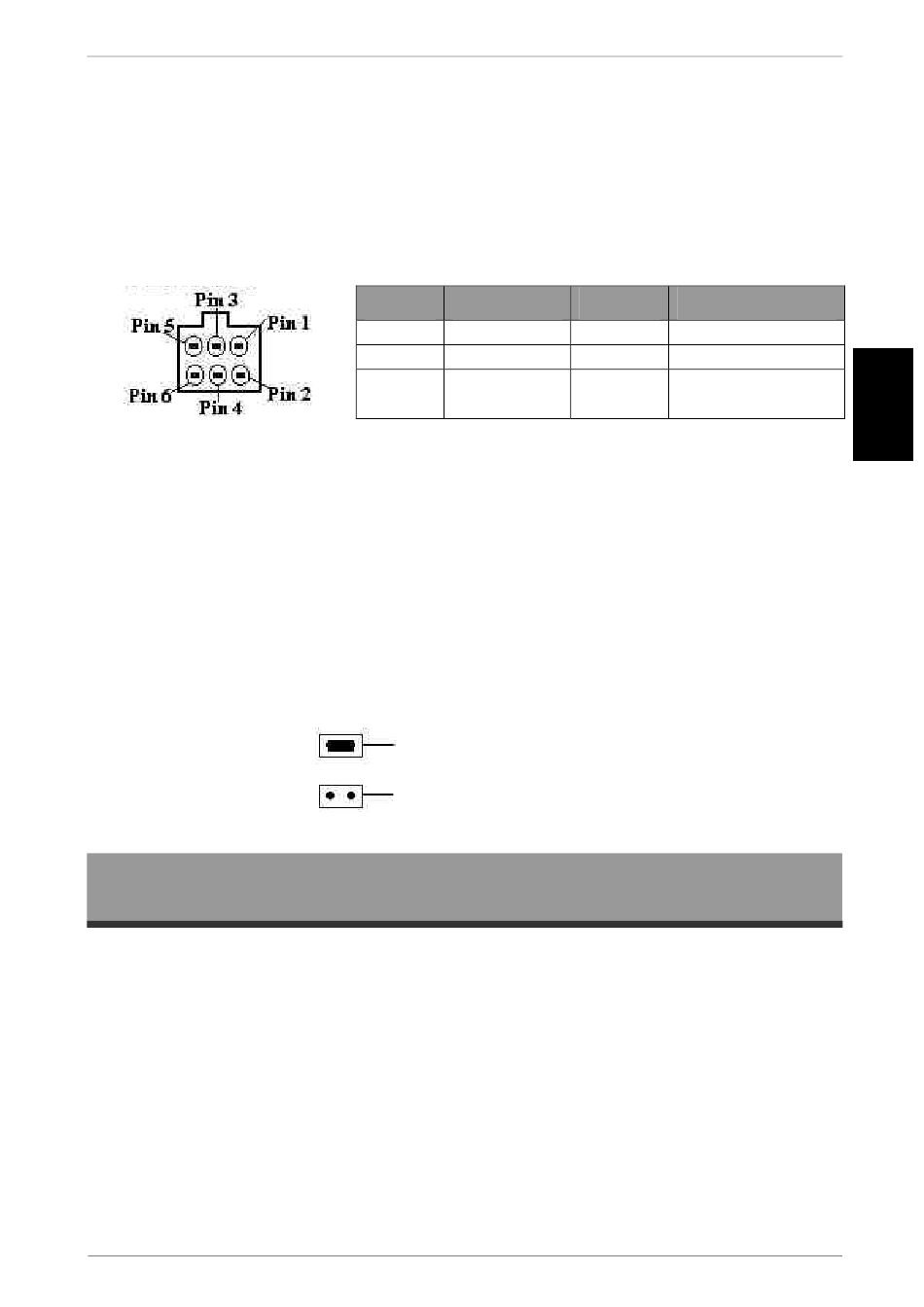

C Pin-out des serienanschlusses (CN6)

Ab der Seriennummer 90000, hat jede elektronische Münzmaschine RM5 egal welche
Konfiguration, einen Serienausgang; wenn ein Anschluss notwendig sein sollte oder
eine Steuerung durch PC ist ein einfacher Serienkabelanschluss notwendig und eine
entsprechende Softwaresteuerung.
Die Münzmaschine antwortet dem PC, indem der eingegebene Geldmünzwert
angegeben wird.

D Anschluss Wake-Up (JP5)

In der Anwendung, bei der eine Münzmaschine mit sehr niedrigem Verbrauch
notwenig ist, kann auf Wunsch eine Spezialversion mit wake-up Vorrichtung
angewandt werden.
Wenn diese Funktion eingeschaltet ist, befindet sich normalerweise die Münzmaschine
in "Stop"-Stellung mit sehr niedrigem Energieverbrauch. Beim Einwurf der ersten
Geldstücke schaltet sich die Münzmaschine für eine bestimmte Zeit in Normalfunktion
und danach kehrt sie in die "Stop"-Stellung zurück.
Programming jumper

6. Programming

Dank der Neuheiten der Elektronik, mit dem die Münzmaschine ausgestattet ist, kann
sie in drei verschiedenen Arten programmiert werden:
-

SELF-PROG FUNKTION

- TRAGBARER PROGRAMMIERER
- KIT PC
6.1 Self-Prog funktion
Die Funktion SELF-PROG ist sehr nützlich, wenn man ein Geldstück oder Münze
direkt an der Maschine programmieren möchte, in der die Münzmaschine installiert ist;
die ersten sechs Kanäle der Münzmaschine RM5 können wieder neu programmiert
werden ohne die Hilfe eines externen Gerätes.
Nr. Pin Beschreib.
1 Gnd
2 + 5 Vdc
3 TX
Programming condition
(Jumper ON)
Work condition
(Jumper OFF)
Nr. Pin Beschreib.
4 RX
5 N.B. (nicht belegt)
6 N.B. (nicht belegt)
