RM5 Evolution - Gebrauchshandbuch

4.6 Etikett

Um am Ende die Benennung der Münzmaschine, d.h. die Konfiguration
(Funktionseigenschaften) und der Programmierung (Typ der akzeptierten Geldstücke)
zu vereinfachen, geben wir folgend eine graphische Abbildung des Etiketts an,
welches sich auf der Rückseite der Münzmaschine befindet.
A. RM5 EVOLUTION
Das Etikett gibt folgende Angaben:
- Seriennummer der Münzmaschine
- Modell (V,G,F)
- Konfiguration
- Programmierung
- Wert der Geldstücke und der programmierten Kanäle
- Geldstückausgang
- Stromversorgung

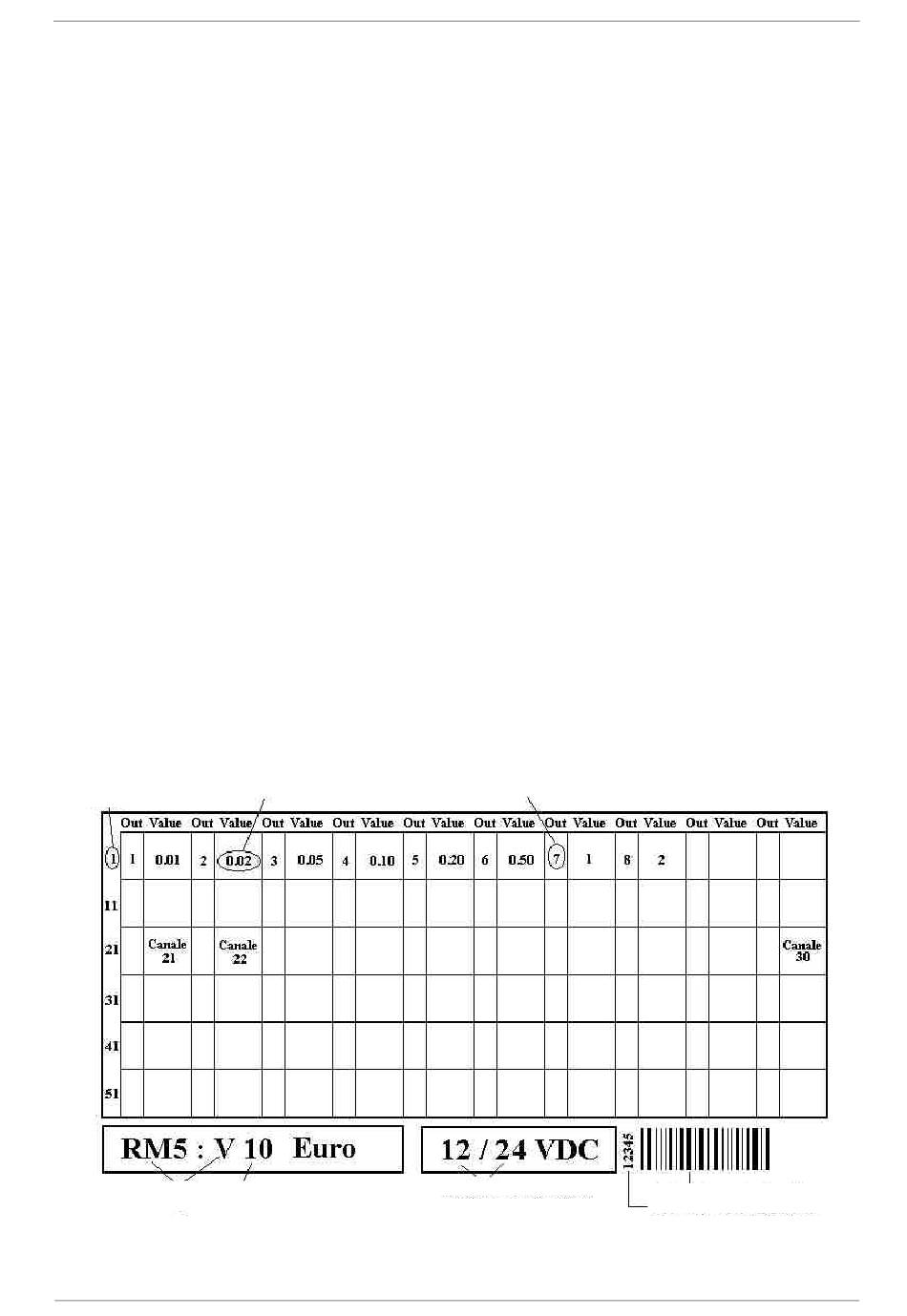

Nehmen wir als Beispiel das folgende dargestellte Etikett:
Wie man sehen kann besteht das Etikett aus 10 Quadraten pro Zeile (VALUE),
welchen weitere Rechtecke (OUT) voranstehen.
In die Quadrate wird der "programmierte Geldmünzenwert" eingetragen; um zu
erfahren, um welchen Kanal es sich handelt, muss man nur den "Wert, der den
ersten Kanal der Linie darstellt" ablesen und die Quadrate abzählen. Zum Beispiel der
zweite Wert auf der dritten Zeile bedeutet Kanal 22.
Das Rechteck "OUT" zeigt uns den Ausgangskanal an.
Wert für den ersten
Kanal der Linie
Modell und
Konfiguration der
Münzmaschine
14
Geldstückwert,
programmiert auf
Kanal 2
Nr., die den
Geldstückausgang
angibt
Versogungsspannung
Abb. 7
Barre-Code, der die
Seriennummer der
Münzmaschine angibt
