Münzmaschine wie beim Vending, Größe 5, indem man den mechanischen Anpasser
(Cod. RM ADAPTER / 5 ) einsetzt.
Das Modell "F" kann nur für eine stirnseitige Anwendung benutzt werden, sowohl mit
dem Stirnteil F6 als auch mit dem kleineren Stirnteil F1 ( Cod. RM F1), abgebildet auf
Seite 20.
Das Modell "G" kann mit entsprechendem Haltern mit Vertikalfall montiert werden, wie
Standard Videotüren oder Stirnserie RM37/IL oder Türen mit Leuchttaste und
eventuellen Geldmünzenaufteiler.
5.2 Anschluss der Münzprüfer
Um am Ende die beste Anpassung an die im Gebrauch befindlichen Systeme zu
gewährleisten, ist der Münztaster RM5 sowohl mit einem Standardanschluss 12 Volt
als auch mit
Programmierungsanschluss kann außerdem auch als Serienausgang benutzt werden,
um dem Computer die Geldmünzwerte zu übermitteln.
Die folgenden Absätze enthalten die notwendigen Informationen
für
anschlussverbindungen, mit denen das gerät ausgestattet ist.
RM5 Evolution ist in 3 unterschiedlichen versionen erhältlich:
ccTalk (ccTalk Full), Prüfer und Totalisator.

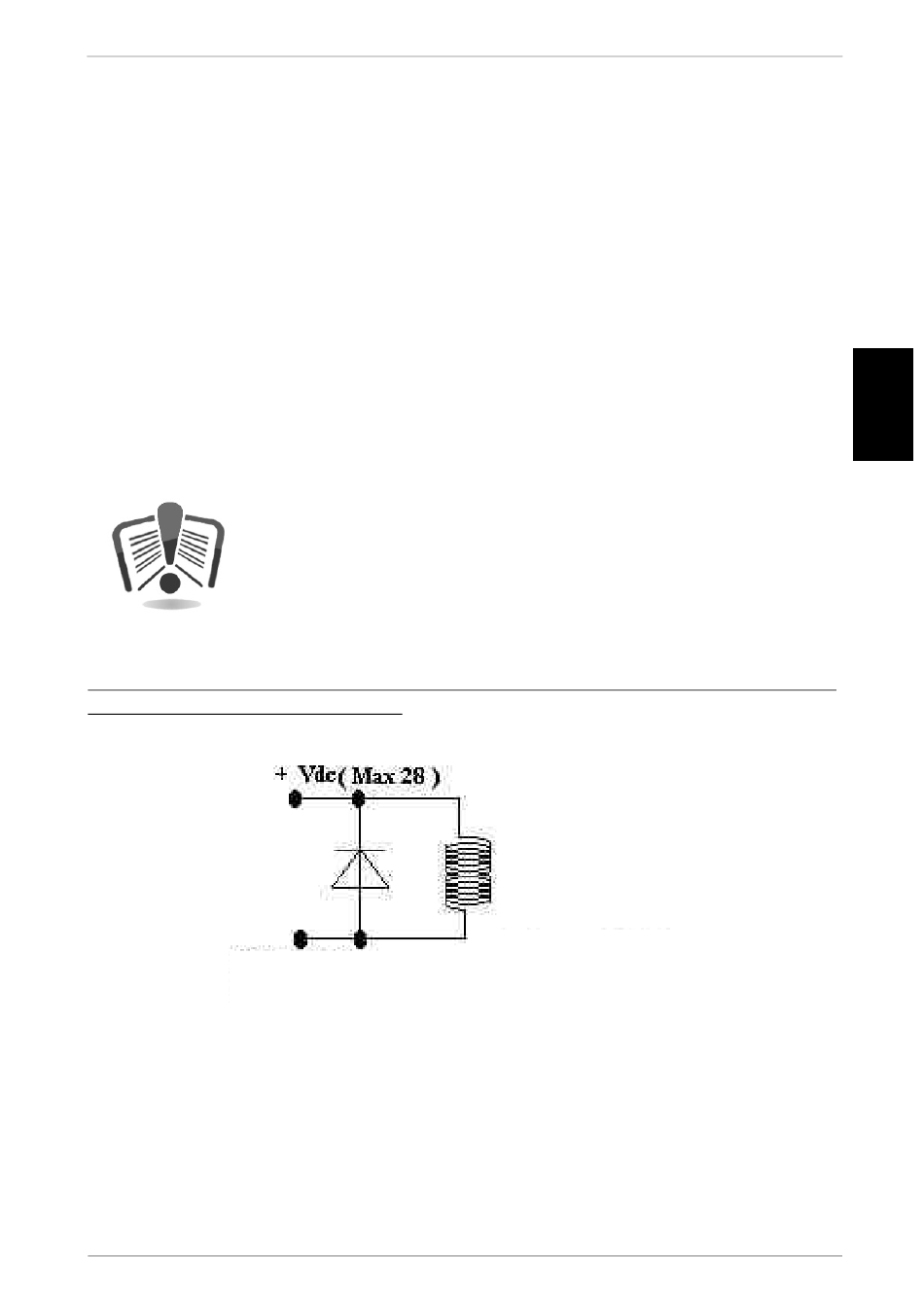

Bei induktiver Belastung müssen extern die Ausgänge mit clamp. Dioden
geschützt werden. Siehe Schema.
Pin-Ausgang
Münzmaschine
einem Standardanschluss
den anschluss
Abb. 9
24 Volt ausgestattet;
von RM5 Evolution
Induktive Typ : ex. Relais
Belastung elektromechanisch
(L) e Zähler oder ähnl.
der DE
über die
