GF EA25 Bedienungsanleitung

GF Piping Systems
Bedienungsanleitung
Elektrische Antriebe Typ 25 – 250: Profibus DP-V0
DE
Die technischen Daten sind unverbindlich. Sie gelten nicht als zugesicherte
Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien.
Änderungen sind vorbehalten. Es gelten unsere Allgemeinen
Verkaufsbedingungen.
1 Bestimmungsgemässe Verwendung
Zusatz-Platine Profibus
Das Zubehörset funktioniert mit den Antrieben Typ EA25, EA45, EA120 und
EA250, sowohl für die 24V AV/DC als auch die 100-230V AV Version. Die
Einbindung in ein Profibus-Netzwerk wird über Zusatzplatinen und zwei M12
Steckern realisiert. Die Platinen werden im Gehäuse des Antriebs in den
dafür vorgesehenen Steckplätze eingesteckt.
Technische Daten
Protokoll DP-V0
Baud Rate: 9600 – 1.5M
Anschluss: M12 (Male & Female

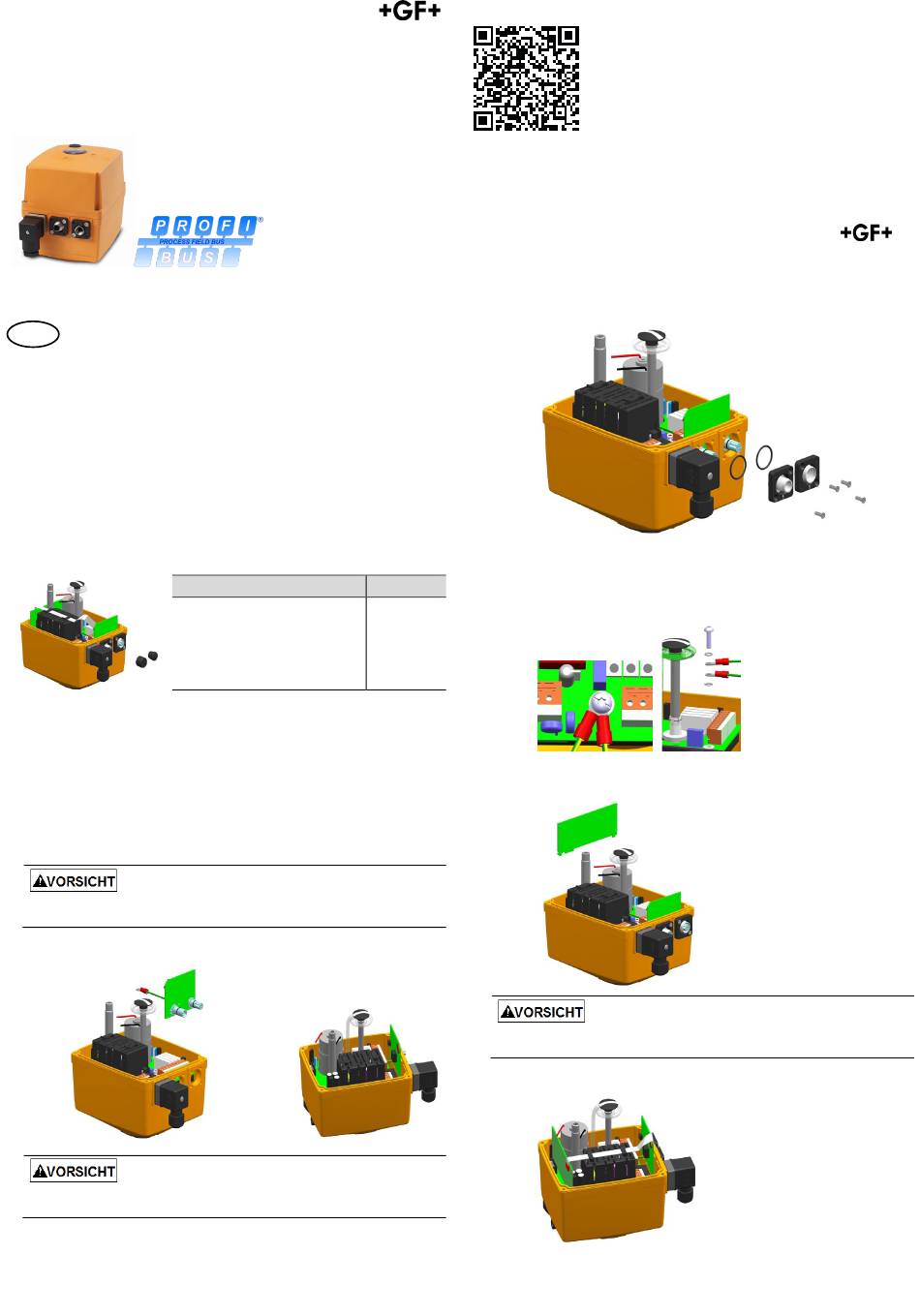

2 Montage
1. Antrieb von der Versorgungsspannung abtrennen.
2. Gehäusedeckel des elektrischen Antriebs abschrauben (dazu die
vier Schrauben lösen und Deckel entfernen).
3. Am Antrieb rechten und mittleren Anschlussdeckel bzw. Feedback-
Anschluss entfernen.
4. Profibus-Platine aus der Verpackung entnehmen und auf
Beschädigungen kontrollieren.
Platine nicht direkt berühren. Elektrostatische Entladungen können
Bauteile beschädigen.
5. Platine mit Steckerkontakten vorne in den Antrieb einfädeln
Achten Sie darauf, dass die Platine genau auf den Führungsnasen im
Antrieb aufliegt
6. Anschlusselemente von außen auf die Platine aufschieben
die Stecker Indexierung muss jeweils nach unten zeigen und die
Code
199 190 605
für Daisy Chain)
Download GSD File und weitere Informationen.
Georg Fischer Piping Systems Ltd CH-8201 Schaffhausen
Phone +41 (0)52 631 30 26 / info.ps@georgfischer.com / www.gfps.com
700278096
GFDO_6427 2a
© Georg Fischer Piping Systems Ltd
CH-8201 Schaffhausen/Switzerland, 2020
abgesenkten Schraubenlöcher müssen wie im Bild angeordnet sein
7. Anschlusselemente (Anschluss rechts und Mitte) mit den vier
beigelegten Schrauben fixieren
8. Schutzleiter der Profibus Platine zusätzlich mit Schutzleiter vom
Basisantrieb fixieren.
9. Adapterplatine in die Führungsschienen im hinteren Bereich in den
roten Stecker einstecken.
Achten Sie darauf, dass die Platine genau in den seitlichen Führungen
liegt und einrastet.
10. Mittels des Flachbandkabels die beiden Leiterplatten verbinden.
