Schaltplan - Smart Life SL06116W-1 Anleitung

Merkmale
(A) Einschließlich eingebautem Sensor
(B) Die Genauigkeit von 0,5 °C hält die Temperatur innerhalb des von Ihnen eingestellten Niveaus.
(C) Kindersicherung, um eine Fehlbedienung durch Kinder zu verhindern
(D) Datenspeicher im ausgeschalteten Zustand.
(E) Der Urlaubsmodus sorgt dafür, dass Sie im Urlaub eine angenehmere Temperatur genießen

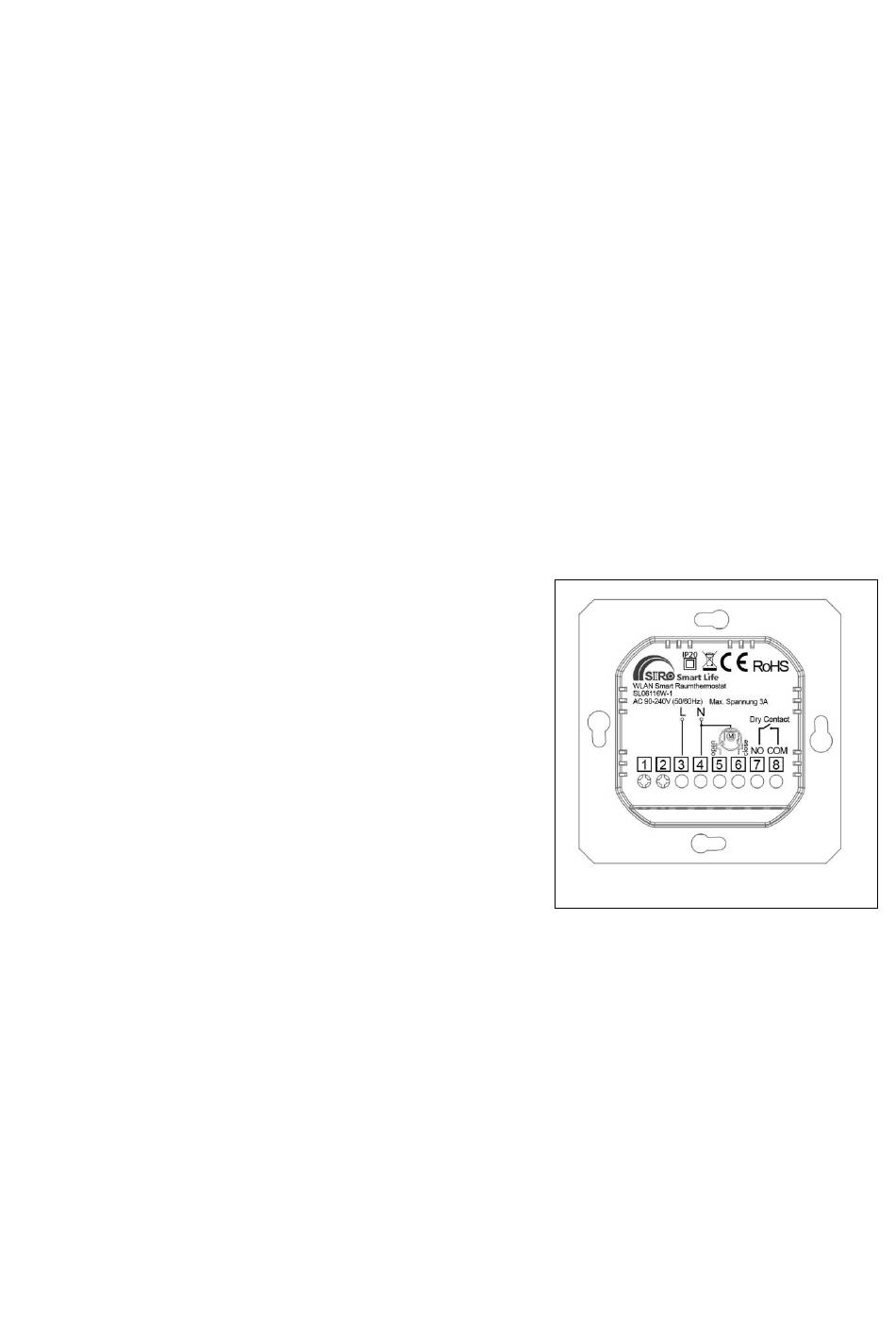

Schaltplan:

Für den Anschluss der
Warmwasseraufbereitung (z.B.
Fußbodenheizungen) und Gasthermen.
Thermische Antriebe können als open-
System (NO) (die gängisten Thermischen
Antriebe) oder closed- System (NC)
geschalten sein.
Achtung: Bitte achten sie bei der
Verkabelung darauf, dass der potentialfreie
Kontakt (7 und 8) nur für die Installation
von Gasthermen vorgesehen ist. Bei
falscher Anschließung kann es zu
Geräteschaden führen.
Betriebsart NO : Bei ausgeschaltenen
Zustand befindet sich die Wärme im
Zufluss. Bitte schließen sie die
Steuerungskabel wie folgt an: L 3, N 4 und
NO 5.
Betriebsart NC: Bei eingeschaltenen
Zustand ist die Wärmezufuhr gestoppt.
Bitte schließen sie die Steuerungskabel wie
folgt an: L 3, N 4 und NC 6.
Gastherme: Bitte schließen Sie die
Steuerungskabel wie folgt an:L 3, N 4 sowie
7 und 8.
