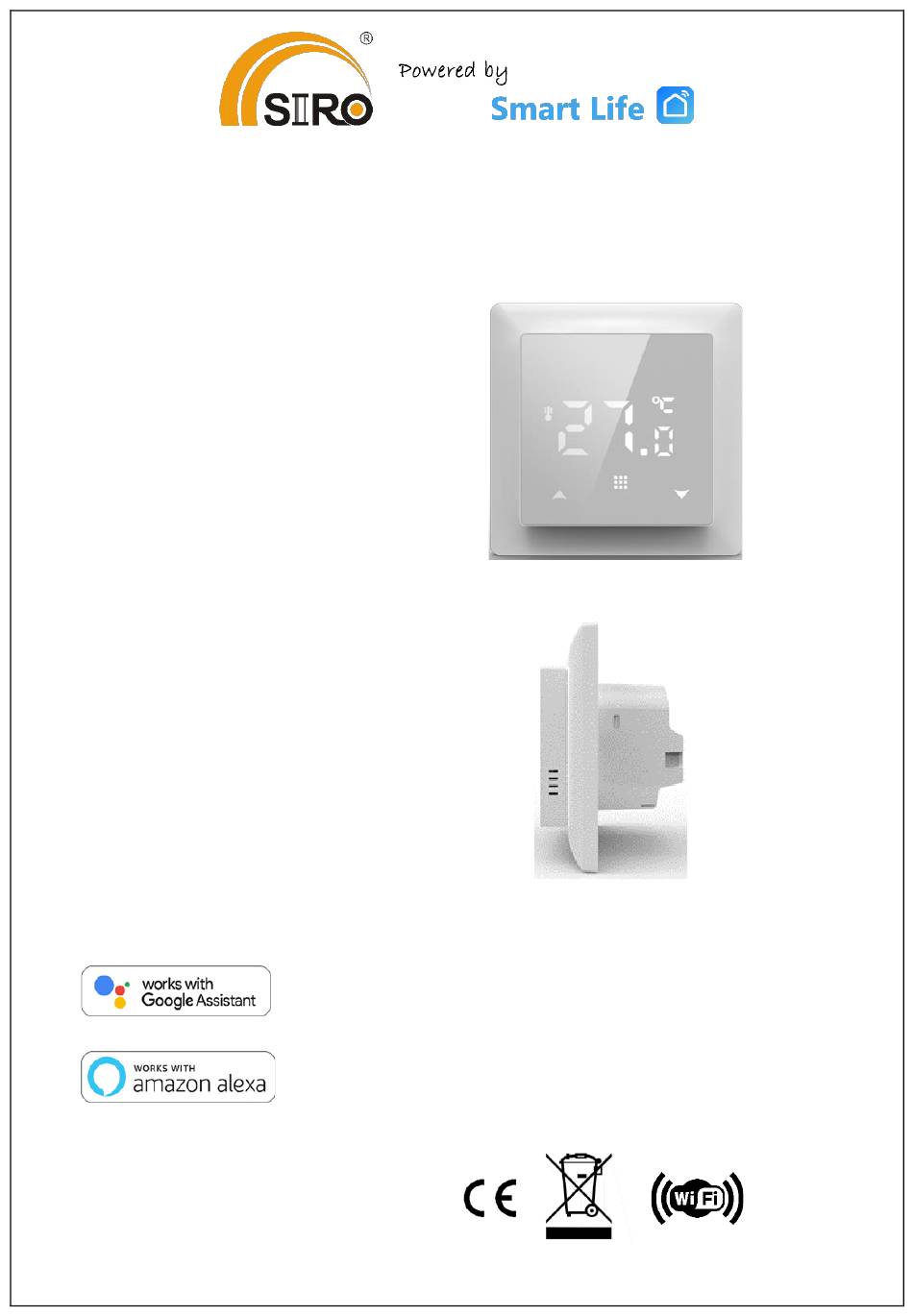

- Seite 1 Anleitung Wlan Smart Raumthermostat Typ SL06116W 04.2024...
-
Seite 2: Technische Funktionen
Technische Produktdetails: • Artikel Nr.: SL06116W-1 • Spannung: AC 90-240 V / 50-60 Hz • Strom: max. 3A • Anzeigegenauigkeit: ±0,5°C • Bereich der Temperaturanzeige: 1-70°C • Installation: Einbautyp (in Wand) • WiFi: Standard 802.11b/g/n, 2,4GHz • Größe in mm: 55x55 (Ohne Rahmen) •... -
Seite 3: Schaltplan
Schaltplan: Für den Anschluss von elektronischen Antrieben (z.B. Fußbodenheizungen) und Wärmepumpen: Betriebsart NO (normalerweise offen): Ohne Stromzufuhr befindet sich die Wärme im Zufluss. Die Steue- rungskabel sollten wie folgt angeschlossen werden: L 3, N 4 und NO 5. Betriebsart NC (normalerweise geschlossen): Ohne Stromzufuhr ist die Wärmezufuhr gestoppt. Die Steue- rungskabel sollten wie folgt angeschlossen werden: L 3, N 4 und NC 6. -
Seite 4: Verbindung Mit App Herstellen
WIFI-Verteilungsnetzwerk zu aktivieren. Verbindung mit APP herstellen: Schritt 1. Suchen Sie nach der App „Smart Life“ im Apple Store oder auf Google Play. Laden Sie die App her- unter und erstellen ein neues Konto. Schritt 2. Die WLAN Thermostat SL06116W mit der App verbinden. -
Seite 5: Beschreibung Des Symbols
Beschreibung des Symbols: Auto-Modus; Voreingestelltes Programm ausführen Manueller Modus Uhrzeit Programmiermodus Bedientaste: Temporärer manueller Modus, Urlaubsmodus, Urlaubstage und Temperatur können so eingestellt werden, dass sie im Countdown-Modus laufen Heizen, Symbol verschwindet, um Heizen zu stoppen WIFI-Verbindung, blinkender EZ-Verteilungsmodus. Wenn diese beiden Symbole nicht angezeigt werden, bedeutet dies, dass die WIFI-Verbindung getrennt ist. -
Seite 6: Einstellung Der Uhrzeit
Symbole vertreten Ein-/Ausschalten: Im ausgeschalteten Zustand kurz drücken, um den Thermostat einzuschalten; im eingeschalteten Zustand lange drücken, um den Thermostat auszuschalten Einschaltzustand, kurz drücken, um die Uhrzeit anzuzeigen 1. Kurz drücken zum Umschalten zwischen Automatikmodus und Handmodus 2. Thermostat einschalten, 3-5 Sekunden lange drücken, um in die programmierbare Einstellung zu gelangen... -
Seite 7: Urlaubsmodus
Urlaubsmodus Thermostat einschalten, auf 3-5 Sekunden lang drücken, um in die Einstellungsoberfläche zu gelangen, kurz oder drücken, um das Symbol auszuwählen, kurz in den Urlaubsmodus wechseln, kurz drü- cken , um auszuwählen: Urlaubstage, Urlaubstemperatur, kurz drücken und Daten anpassen Programmierbar 5+2 (Werkseinstellung), 6+1 und 7 Modelle 6-fache Periodeneinstellung zur Auswahl durch den Benutzer. - Seite 8 Einstellung der Arbeitstemperaturdiffere 0,5-2,5°C 1°C nz starten/stoppen Einstellung der 1-9°C 2°C Temperaturdifferenz des Hochtemperaturschutzes Möglichkeiten der N1: Interner Sensor Sensorsteuerung (Übertemperaturschutz schließen) N2: Externer Sensor (Übertemperaturschutz schließen) N3: Steuertemperatur des internen Sensors, Grenztemperatur des externen Sensors (externer Sensor erkennt, dass die Temperatur höher als die höchste Temperatur des externen Sensors ist, Thermostat...
-
Seite 9: Allgemeine Sicherheitshinweise
Wöchentliche 0:5+2 Programmauswahl 1:6+1 Standby hell 0: Aus 1: Schwach hell 2: Halbhell Werkseinstellungen Anzeige Ao, lange Taste wiederherstellen drücken, um ganze Show zu sehen Fensterfunktion für 10-20 ° C aus, Temperaturauslösung Einstelltemperatur ist 10 ° C. Verringern Sie es, werden 【... -
Seite 10: Garantiebedingungen
Lesen Sie diese Anleitung vollständig und sorgfältig, bevor Sie das Gerät in Betrieb nehmen. Sie enthält zahl- reiche Hinweise zum bestimmungsgemäßen Einsatz des Gerätes. Das Gerät ist für die Verwendung in Gebäuden vorgesehen. - Betreiben Sie das Gerät nur wie in der Bedie- nungsanleitung beschrieben.
