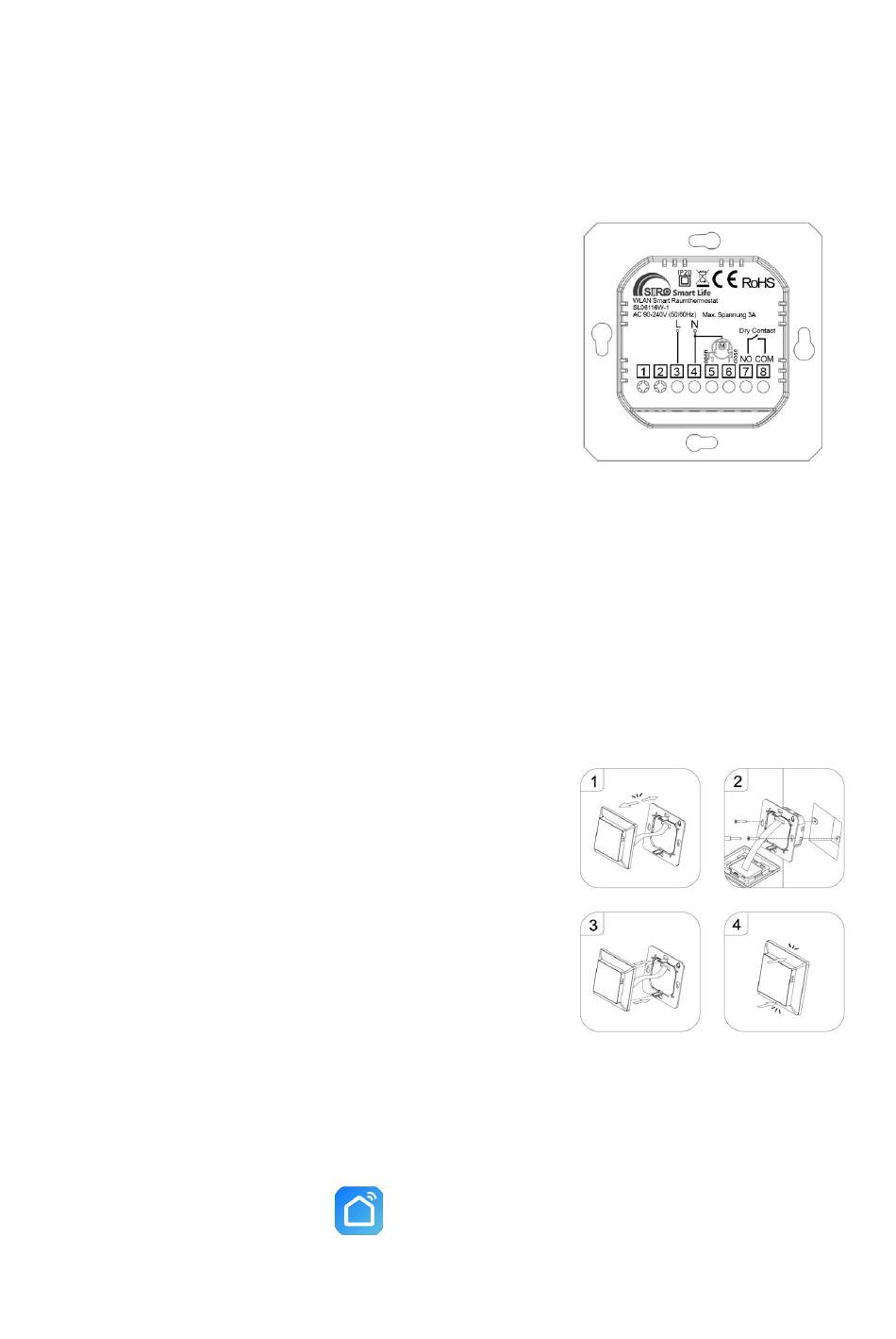

III. Schaltplan:
Für den Anschluss der Warmwasseraufbereitung (z.B.
Fußbodenheizungen) und Gasthermen.
Thermische Antriebe können als open- System (NO) (die
gängisten Thermischen Antriebe) oder closed- System
(NC) geschalten sein.
Achtung: Bitte achten sie bei der Verkabelung darauf,
dass der 2-Kontakt nur für die Installation von
Gasthermen vorgesehen ist. Bei falscher Anschließung
kann es zu Geräteschaden kommen.
Betriebsart NO : Bei ausgeschaltenen Zustand befindet
sich die Wärme im Zufluss. Bitte schließen sie die
Steuerungskabel wie folgt an: L 3, N 4 und NO 5.
Betriebsart NC: Bei eingeschaltenen Zustand ist die
Wärmezufuhr gestoppt. Bitte schließen sie die
Steuerungskabel wie folgt an: L 3, N 4 und NC 6.
Gastherme: Bitte schließen Sie die Steuerungskabel wie
folgt an:L 3, N 4 sowie 7 und 8.
Installation:
1. Entfernen Sie nach Abschluss der Verdrahtung die
untere Abdeckung.
2. Befestigen Sie die Schrauben mit dem
Schraubendreher.
3. Decken Sie das Panel ab. Die Installation ist
abgeschlossen.
4. Nach dem Einschalten gemäß der APP-
Verbindungsanweisung einrichten.
IV. Verbindung mit APP herstellen
Schritt 1. Suchen Sie nach der
Laden Sie die App herunter und erstellen ein neues Konto.
App „Smart Life" im Apple Store oder auf Google Play.
