BEDIENUNGSANLEITUNG
Betriebs- und Wartungsvorschriften
Technische Unterlagen
Anlagen Typ
Funktion:
_______________________________________________________________________________________________

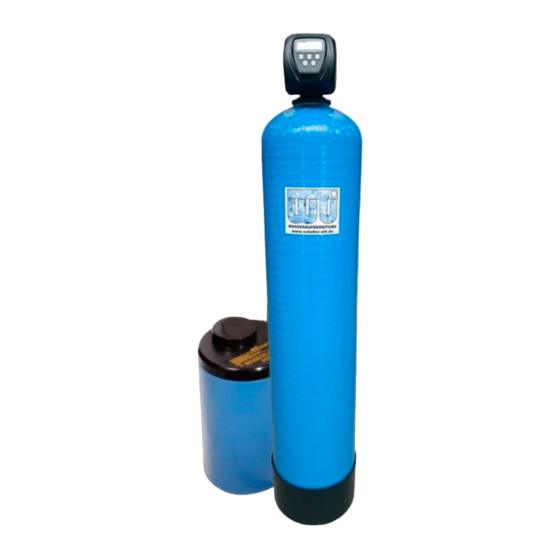

GS-CL-5200
Einzel Greensand Filteranlage
Mit zeit- und mengengesteuerter Rückspülung
SCHALLER Wassertechnische
Industrieanlagen GmbH
Petersbergstr. 4
D-74909 Meckesheim
Telefon
++ 49 (0) 6226 / 92 36 - 10
Fax
++ 49 (0) 6226 / 92 36 - 36
E-Mail
info@schaller-wti.de
Internet
www.schaller-wti.de
WHG Fachbetrieb
Werbung
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Schaller GS-CL-5200
Inhaltszusammenfassung für Schaller GS-CL-5200
- Seite 1 BEDIENUNGSANLEITUNG Betriebs- und Wartungsvorschriften Technische Unterlagen Anlagen Typ GS-CL-5200 Funktion: Einzel Greensand Filteranlage Mit zeit- und mengengesteuerter Rückspülung _______________________________________________________________________________________________ SCHALLER Wassertechnische Telefon ++ 49 (0) 6226 / 92 36 - 10 Industrieanlagen GmbH ++ 49 (0) 6226 / 92 36 - 36 Petersbergstr.
- Seite 2 Diese Bedienungsanleitung ist gültig für: Anlagentyp GS-CL-5200 Version dieser Dokumentation V2.0 Bemerkungen Version Grund der Änderung Erstellt Erstellung 01.09.2020 Überarbeitung 06.12.2021 WICHTIG! VOR GEBRAUCH SORGFÄLTIG LESEN und AUFBEWAHREN FÜR SPÄTERES NACHSCHLAGEN! SCHALLER Wassertechnische Industrieanlagen GmbH Petersbergstr. 4 D-74909 Meckesheim www.schaller-wti.de...
-
Seite 3: Inhaltsverzeichnis
3.11.2 Außerbetriebnahme, Lagerung, Entsorgung ..............20 3.11.2.1 Lagerung ....................20 3.11.2.2 Entsorgung ....................20 3.12 Zentralsteuerventil Clack WS 1 CL ....................21 3.12.1.1 Sechs Ebenen für Programmierungs- und Display-Information ....21 SCHALLER Wassertechnische Industrieanlagen GmbH Petersbergstr. 4 D-74909 Meckesheim www.schaller-wti.de... - Seite 4 Erste Hilfe bei Augenverätzung ..............41 4.2.14.4 Erste Hilfe bei Hautverätzung..............41 4.2.14.5 Erste Hilfe bei Verätzung im Magen-Darm-Bereich ........41 5 Betriebsmittel _______________________________________________ 42 Druckluftversorgung ......................... 42 Wasserversorgung ..........................42 Stromversorgung ..........................42 SCHALLER Wassertechnische Industrieanlagen GmbH Petersbergstr. 4 D-74909 Meckesheim www.schaller-wti.de...
-
Seite 5: Allgemeine Hinweise
Die Wartungsintervalle sind einzuhalten und die Anlagenkontrolldaten in ein Protokoll einzutragen. Ohne Protokolldaten ist eine Gewährleistung ausgeschlossen. • Eventuell auftretende Störungen sind umgehend zu beheben und zu dokumentieren oder der Firma Schaller Wassertechnische Industrieanlagen GmbH mitzuteilen. • Die Sicherheitsvorschriften der Berufsgenossenschaft, des TÜV, usw. sind zwingend einzuhalten. -
Seite 6: Hinweise
Nichtbeachtung der so gekennzeichneten Textstellen führt zu Ausfall oder Beschädigung der An- lage. Gefahr! Nichtbeachtung der so gekennzeichneten Textstellen führt zu Gefahr für Gesundheit und Leben. WICHTIG! Allgemeiner Hinweis auf eine wichtige Information. Verweis auf einen anderen Dokumententeil WICHTIG! Rechtlicher Hinweis SCHALLER Wassertechnische Industrieanlagen GmbH Petersbergstr. 4 D-74909 Meckesheim www.schaller-wti.de... -
Seite 7: Zu Dieser Anleitung
Eigenmächtige, nicht genehmigte bauliche Veränderungen an der Anlage • Eigenmächtiges Verändern der Steuerungsparameter. • Mangelhafte Überwachung von Anlagenteilen, die einem Verschleiß unterliegen • Unsachgemäß durchgeführte Reparaturen Katastrophenfälle durch Fremdkörpereinwirkung und höhere Gewalt SCHALLER Wassertechnische Industrieanlagen GmbH Petersbergstr. 4 D-74909 Meckesheim www.schaller-wti.de... -
Seite 8: Funktionsbeschreibung
Abwasserabfluss: Durchmesser 1,25 " Aufstellort Länge 950 mm Breite 650 mm Höhe 2.200 mm Eingangswasser Grenzwerte 6,2 – 8,5 pH Bereich H2S (Schwefelwasserstoff) < 5 mg/l < 15 mg/l < 5 mg/l SCHALLER Wassertechnische Industrieanlagen GmbH Petersbergstr. 4 D-74909 Meckesheim www.schaller-wti.de... -
Seite 9: Komponenten Der Anlage
Anlage gewählt werden. Generell sollten sie ab 2,5 mg/l Eisen und Mangan Konzentration immer einen Filter der nächstmöglichen Größe wählen. Somit verringern sie die Durchflussgeschwindigkeit und das Wasser hat eine längere Kontaktzeit mit dem Greensand Filtermaterial. SCHALLER Wassertechnische Industrieanlagen GmbH Petersbergstr. 4 D-74909 Meckesheim... -
Seite 10: Betriebszyklen
Kapazität Greensand / Addierte Messwerte Eisen und Mangan = Kapazität der Anlage Beispielrechnung: 28 Liter Greensand x 1,4 = 39,2 mg 39,2 mg / 0,8 mg/l (Eisen 0,5 mg/l + Mangan 0,3 mg/l) = 49 m³ Kapazität bis zur Regeneration SCHALLER Wassertechnische Industrieanlagen GmbH Petersbergstr. 4 D-74909 Meckesheim www.schaller-wti.de... -
Seite 11: Regenerieren
Wasser aufgefüllt. Wichtig! Während der Regeneration wird im Zentralsteuerventil ein Bypass geöffnet. Bildung erforderlichen Konzentration Lösebehälter dauert mindestens 4 Stunden. Folglich muss der Zeitraum zwischen zwei Regenerationen mindestens 4 Stunden betragen. SCHALLER Wassertechnische Industrieanlagen GmbH Petersbergstr. 4 D-74909 Meckesheim www.schaller-wti.de... -
Seite 12: Voraussetzungen Vor Aufbau Der Anlage
1. Den Druckbehälter auf ebener Fläche aufstellen. 2. Verrohrung an dem Ventil ausrichten. 3. Verrohrung spannungsfrei befestigen. 4. Überwurfmuttern exakt auf Gewinde aufsetzen und langsam aufdrehen. 5. Überwurfmuttern nur von Hand anziehen! Keinesfalls Werkzeuge benutzen! SCHALLER Wassertechnische Industrieanlagen GmbH Petersbergstr. 4 D-74909 Meckesheim www.schaller-wti.de... -
Seite 13: Befüllen Der Druckbehälter
Druckbehälter ausrichten. Kappe oder Klebeband von der oberen Öffnung des Steigrohrs entfernen. 8. Obere Düse unten am Zentralsteuerventil montieren 9. Zentralsteuerventil vorsichtig auf das Gewinde des Druckbehälters setzen. 10. Zentralsteuerventil festschrauben. 11. Verrohrung aufsetzen und verschrauben. SCHALLER Wassertechnische Industrieanlagen GmbH Petersbergstr. 4 D-74909 Meckesheim www.schaller-wti.de... -
Seite 14: Heranführen Der Bauseitigen Leitungen
Auf spannungsfreien Sitz der Rohwasserleitung achten. Ausgangsleitung des Zentralsteuerventils heranführen. An dem Wasserausgang befindet sich der Was- serzähler. Überwurfmutter der Ausgangsleitung von Hand anziehen. 10. Auf spannungsfreien Sitz der Leitung achten. SCHALLER Wassertechnische Industrieanlagen GmbH Petersbergstr. 4 D-74909 Meckesheim www.schaller-wti.de... -
Seite 15: Anschließen Des Schlauchs An Den Lösebehälter
Der elektrische Anschluss darf nicht an eine Lichtleitung angeschlossen sein. 3.5 Programmierung Die Programmierung ermöglicht die Eingabe von Daten auf vier verschiedenen Ebenen, siehe hierzu die bei- gefügte Anleitung. Alle Anlagen werden von uns vorprogrammiert vor der Auslieferung. SCHALLER Wassertechnische Industrieanlagen GmbH Petersbergstr. 4 D-74909 Meckesheim www.schaller-wti.de... -
Seite 16: Druckprobe
3.7 Inbetriebnahme • Die Anlage ist vollständig aufgebaut. • Alle Anschlüsse funktionieren einwandfrei. • Die Druckprobe verlief erfolgreich. • Nach erfolgreicher Druckprobe ist die Anlage in Betriebsbereitschaft. • Die Wasseraufbereitung beginnt. SCHALLER Wassertechnische Industrieanlagen GmbH Petersbergstr. 4 D-74909 Meckesheim www.schaller-wti.de... -
Seite 17: Kaliumpermanganat Handhabung Und Nachfüllen
• Kein Lagern zusammen mit anderen chemischen brennbaren Substanzen • Schränke sind zu verschließen, damit sie für Kinder nicht zugänglich sind. • Reste von Kaliumpermanganat dürfen nicht ins Grundwasser gelangen SCHALLER Wassertechnische Industrieanlagen GmbH Petersbergstr. 4 D-74909 Meckesheim www.schaller-wti.de... -
Seite 18: Betrieb
• Wöchentlich den Betriebsdruck der Anlage kontrollieren. → Wenn der Betriebsdruck vom Soll abweicht, dann Techniker für die Lösung des Problems hinzuziehen. Der Techniker reguliert den Regenerationsdruck oder die maximale Durchflussmenge. SCHALLER Wassertechnische Industrieanlagen GmbH Petersbergstr. 4 D-74909 Meckesheim www.schaller-wti.de... -
Seite 19: Wartung
Filtereinsatz des Feinfilters in der Rohwasserleitung vor der Anlage mindestens alle drei Monate kontrol- lieren und bei Verschmutzung oder bei Verschleiß austauschen. • Dichtungs- und Distanzringkorb bei Leistungsabfall der Anlage kontrollieren und im Falle von Verschleiß austauschen. SCHALLER Wassertechnische Industrieanlagen GmbH Petersbergstr. 4 D-74909 Meckesheim www.schaller-wti.de... -
Seite 20: Störungsbehebung
Zentralsteuerventil befindet sich nicht Zentralsteuerventil prüfen Abwasserschlauch in Betriebsstellung Kanal, wenn mechanisch Beschädigung Steuerkolbens oder Dichtungssätze aus- Zentralsteuerventil O-Ring-Dichtungen am Steuerkolben tauschen und Vorfilter in Rohwasserzu- Betriebsstellung leitung prüfen und reinigen SCHALLER Wassertechnische Industrieanlagen GmbH Petersbergstr. 4 D-74909 Meckesheim www.schaller-wti.de... -
Seite 21: Instandsetzung
Für die richtige Verschlüsselung und Bezeichnung der beim Abfallerzeuger anfallenden Abfälle ist der Abfallerzeuger oder das von ihm beauftragte Entsorgungsunternehmen verantwortlich. • Auf der Internetseite des Umweltbundesamtes unter http://www.umweltbundesamt.de/service/ über Ent- sorgung aktuelle Informationen einholen. SCHALLER Wassertechnische Industrieanlagen GmbH Petersbergstr. 4 D-74909 Meckesheim www.schaller-wti.de... -
Seite 22: Zentralsteuerventil Clack Ws 1 Cl
Ebene 5: Diagnose Display für die Wartung • Ebene 6: „History“ Anzeige Die Informationen sind spezifisch zu jeder Programmierungsanzeige und Ebene ersichtlich. Eine Sperrung erlaubt nur begrenzten Zugang, z.B. nur für den Hauseigentümer- oder Installateur. SCHALLER Wassertechnische Industrieanlagen GmbH Petersbergstr. 4 D-74909 Meckesheim www.schaller-wti.de... -
Seite 23: Programmieranleitung Clack Ws Cl
Zyklen kehrt das Ventil in den Betriebs- Zustand (Uhrzeit) zurück. EBENE 2: Programmierung durch den Anlagenbauer In dieser Ebene werden dem Ventil sämtliche Informationen gegeben, um einen automatischen Enthärtungs- Filtrationsbetrieb durchzuführen. SCHALLER Wassertechnische Industrieanlagen GmbH Petersbergstr. 4 D-74909 Meckesheim www.schaller-wti.de... - Seite 24 • Ventil 2“L die Einstellung 50L. Die Einstellung gibt den Durchmesser in mm des Verteilerrohres an. Bei der Einstellung 50 oder 50L erscheint eine Auswahl des Wasserzählers. Flo38 oder Flo50 wird abhängig der Wasserzählergröße eingestellt. SCHALLER Wassertechnische Industrieanlagen GmbH Petersbergstr. 4 D-74909 Meckesheim www.schaller-wti.de...
- Seite 25 HoLd – Die Regeneration startet erst, wenn der Kontakt geöffnet ist, sollte der Kon- takt zur Zeit der Regeneration geschlossen sein, wird das ausführen der Regenera- tion gehalten. Wird keine externe Regenerationsauslösung verwendet, wählen Sie oFF. SCHALLER Wassertechnische Industrieanlagen GmbH Petersbergstr. 4 D-74909 Meckesheim www.schaller-wti.de...
- Seite 26 Drücken Sie NEXT. Es erscheinen nun der vorher eingestellte 1. Zyklus und die blinkende Ziffer für die Dauer des Zyklus’. Diese Dauer des Zyklus’ verändern Sie mit der ∆ oder ∇ Taste. SCHALLER Wassertechnische Industrieanlagen GmbH Petersbergstr. 4 D-74909 Meckesheim...
- Seite 27 5000 – 50000. Falls „ OFF „ benutzt wird, ist es nicht möglich die Härte zu programmieren. Nach der jeweiligen Eingabe drücken Sie NEXT. Es wird nun festgelegt wann die Regeneration erfolgen soll. Es stehen folgende Einstellungen zur Verfügung. NORMAL Die Regeneration erfolgt zur voreingestellten Zeit SCHALLER Wassertechnische Industrieanlagen GmbH Petersbergstr. 4 D-74909 Meckesheim www.schaller-wti.de...
- Seite 28 PRODUZIERTES WASSER SEIT DER LETZTEN REGENERATION Drücken Sie NEXT. Es wird angezeigt welche Menge in m³ seit der letzten Regene- ration produziert worden sind. SCHRITT 3 PRODUZIERTES WASSER DER LETZTEN 7 TAGE SCHALLER Wassertechnische Industrieanlagen GmbH Petersbergstr. 4 D-74909 Meckesheim www.schaller-wti.de...
- Seite 29 Es erscheint die Anzeige der Regenerationen seit Inbetriebnahme. SCHRITT 3 PRODUZIERTES WASSER SEIT INBETRIEBNAHME Drücken Sie NEXT. Es erscheint die Anzeige der insgesamt produzierten Menge an Weichwasser seit Inbetriebnahme. SCHRITT 4 ERROR LOG Drücken Sie NEXT. SCHALLER Wassertechnische Industrieanlagen GmbH Petersbergstr. 4 D-74909 Meckesheim www.schaller-wti.de...
- Seite 30 6 Uhr abends der in Reserve stehende Filter in Betrieb gestellt, dies geschieht für 40l Wasser. Danach schaltet das Ventil automatisch zurück in Standby. Diese Funktion wird mit rEF angezeigt. SCHALLER Wassertechnische Industrieanlagen GmbH Petersbergstr. 4 D-74909 Meckesheim...
-
Seite 31: Troubleshooting Plan Für Clack Ventile
Reset Tageszeit. Falls die Steuerplatine eine Tageszeit blinkt Sicherungsbatterie hat könnte die Batterie leer sein. – ON und OFF Ventil Abdeckung Anweisungen beachten. Hinweis: TC Ventile haben keinen Durchflussmesser, nichtzutreffende Felder sind schattiert SCHALLER Wassertechnische Industrieanlagen GmbH Petersbergstr. 4 D-74909 Meckesheim www.schaller-wti.de... - Seite 32 Prüfung auf Leckagen im Ventil das die Harz – Ka- c. Ventil regeneriert zu oft pazität verbraucht oder das System ist zu klein aus- gelegt Hinweis: TC Ventile haben keinen Durchflussmesser, nichtzutreffende Felder sind schattiert SCHALLER Wassertechnische Industrieanlagen GmbH Petersbergstr. 4 D-74909 Meckesheim www.schaller-wti.de...
- Seite 33 Steuerkolben zu resynchronisieren oder Stromanschluss für 5 Sekunden ausschalten und anschließend wieder einschalten c. Zahnräder defekt oder feh- c. Zahnräder austauschen oder erneuern lend Hinweis: TC Ventile haben keinen Durchflussmesser, nichtzutreffende Felder sind schattiert SCHALLER Wassertechnische Industrieanlagen GmbH Petersbergstr. 4 D-74909 Meckesheim www.schaller-wti.de...
- Seite 34 Stromanschluss für 5 Sekunden ausschalten und schaltet nicht anschließend wieder einschalten und kann nicht in Aus- gangsstellung zurück kommen Hinweis: TC Ventile haben keinen Durchflussmesser, nichtzutreffende Felder sind schattiert SCHALLER Wassertechnische Industrieanlagen GmbH Petersbergstr. 4 D-74909 Meckesheim www.schaller-wti.de...
- Seite 35 Steuerkolben, Dichtungen, Getriebe und Hauptge- Parkposition zu finden triebe prüfen und wieder einbauen dann NEXT und REGEN gleichzeitig für 3 Sekunden um die Programmierung Steuerkolben resynchronisieren oder Stromanschluss für Sekunden ausschalten anschließend wieder einschalten SCHALLER Wassertechnische Industrieanlagen GmbH Petersbergstr. 4 D-74909 Meckesheim www.schaller-wti.de...
-
Seite 36: Kmno4 Befüllung
¾“ Fitting für 13 DLFCs von 2,7 bis 37.9 ltr/min Geräuschminderer • 1,0“ Fitting für 8 DLFCs von 34.1 bis 94.6 ltr/min. • DLFC und BLFC können sehr einfach ausgetauscht oder ersetzt werden. SCHALLER Wassertechnische Industrieanlagen GmbH Petersbergstr. 4 D-74909 Meckesheim www.schaller-wti.de... -
Seite 37: Wasserzähler
Ob für den Einsatz zur Wasserenthärtung oder für die Filtration, Display blinkt, wenn Wasser verbraucht wird. • sehr einfach die Turbine zu reinigen oder erset- zen. • geschützter Magnet (Read Kontakt) SCHALLER Wassertechnische Industrieanlagen GmbH Petersbergstr. 4 D-74909 Meckesheim www.schaller-wti.de... -
Seite 38: Sicherheitshinweise / Unfallverhütung
Strom. Gelingt keine Unterbrechung des Stromkreises, versuchen Sie Betroffenen Stromquelle wegzuziehen. Fassen Sie dabei den Betroffenen niemals Auch bei Stromunfällen kann der Einsatz eines direkt mit den Händen an! Defibrillationsgerätes lebensrettend sein. SCHALLER Wassertechnische Industrieanlagen GmbH Petersbergstr. 4 D-74909 Meckesheim www.schaller-wti.de... -
Seite 39: Chemikalien
Schutzausrüstung nicht verzichtet werden, jeweiligen Behälters aufnehmen können, müssen an zumindest ist sie bereitzuhalten. Genaue Kenntnis die Neutralisation bzw. an das Sammelbecken der Gefahr ist Voraussetzung für richtiges Verhalten. angeschlossen werden. SCHALLER Wassertechnische Industrieanlagen GmbH Petersbergstr. 4 D-74909 Meckesheim www.schaller-wti.de... -
Seite 40: Abfüllung
Leitung möglicherweise nicht ausreicht, da Ver- Flaschen mit ätzenden Flüssigkeiten werden beim stopfungen durch Schlamm oder Transport zweckmäßiger weise in einen Eimer auskristallisierende Salze vorliegen können. gestellt. allen Reparaturen entsprechende persönliche Schutzausrüstung erforderlich. SCHALLER Wassertechnische Industrieanlagen GmbH Petersbergstr. 4 D-74909 Meckesheim www.schaller-wti.de... -
Seite 41: Persönlicher Schutz
In jedem Fall muss der Betroffene nach einem Unfall dass ätzende Stoffe in die Stiefel gelangen können. in ärztliche Behandlung, egal wie er sich fühlt. Wenn der Schutzanzug nicht schon mit einer SCHALLER Wassertechnische Industrieanlagen GmbH Petersbergstr. 4 D-74909 Meckesheim www.schaller-wti.de... -
Seite 42: Erste Hilfe Bei Gasvergiftung
Bedecken Sie das betroffene Auge, am besten mit einem keimfreien Verband und verbinden Sie beide Augen zur Ruhigstellung. Notruf Alarmieren Sie schnellstens, nach der Rettung Betroffenen, Rettungsdienst oder veranlassen Sie eine zweite Person, dies zu tun. SCHALLER Wassertechnische Industrieanlagen GmbH Petersbergstr. 4 D-74909 Meckesheim www.schaller-wti.de... -
Seite 43: Betriebsmittel
Folge hat, dass bei Aus- werden. fall der Druckluftversorgung diese Ventile sich selbsttätig öffnen und die entsprechenden Medien unkontrolliert ausfließen können. Bitte fordern Sie im Zweifelsfall ein Ersatzteilangebot bei uns an: SCHALLER Wassertechnische Industrieanlagen GmbH Petersbergstr. 4 D-74909 Meckesheim www.schaller-wti.de... - Seite 44 Online-Shop: www.wasseraufbereitung-shop24.de _________________________________________________________________________________________ © 2021 Schaller Wassertechnische Industrieanlagen GmbH. Alle Rechte vorbehalten. Diese Anleitung ist ausschließlich für die hausinterne Verwendung durch den Anlagenbetreiber bestimmt. Jegliche - auch auszugsweise - Vervielfältigung, Bearbeitung, Verbreitung und sonstige Verwertung ist verboten. Technische Änderungen und Druckfehler vorbehalten.
