Lambrecht 14576-24 V Bedienungsanleitung

Nr. siehe Rückseite Bedienungsanleitung
Windsensoren METEOROLOGIE (145x6)
Ausführungen

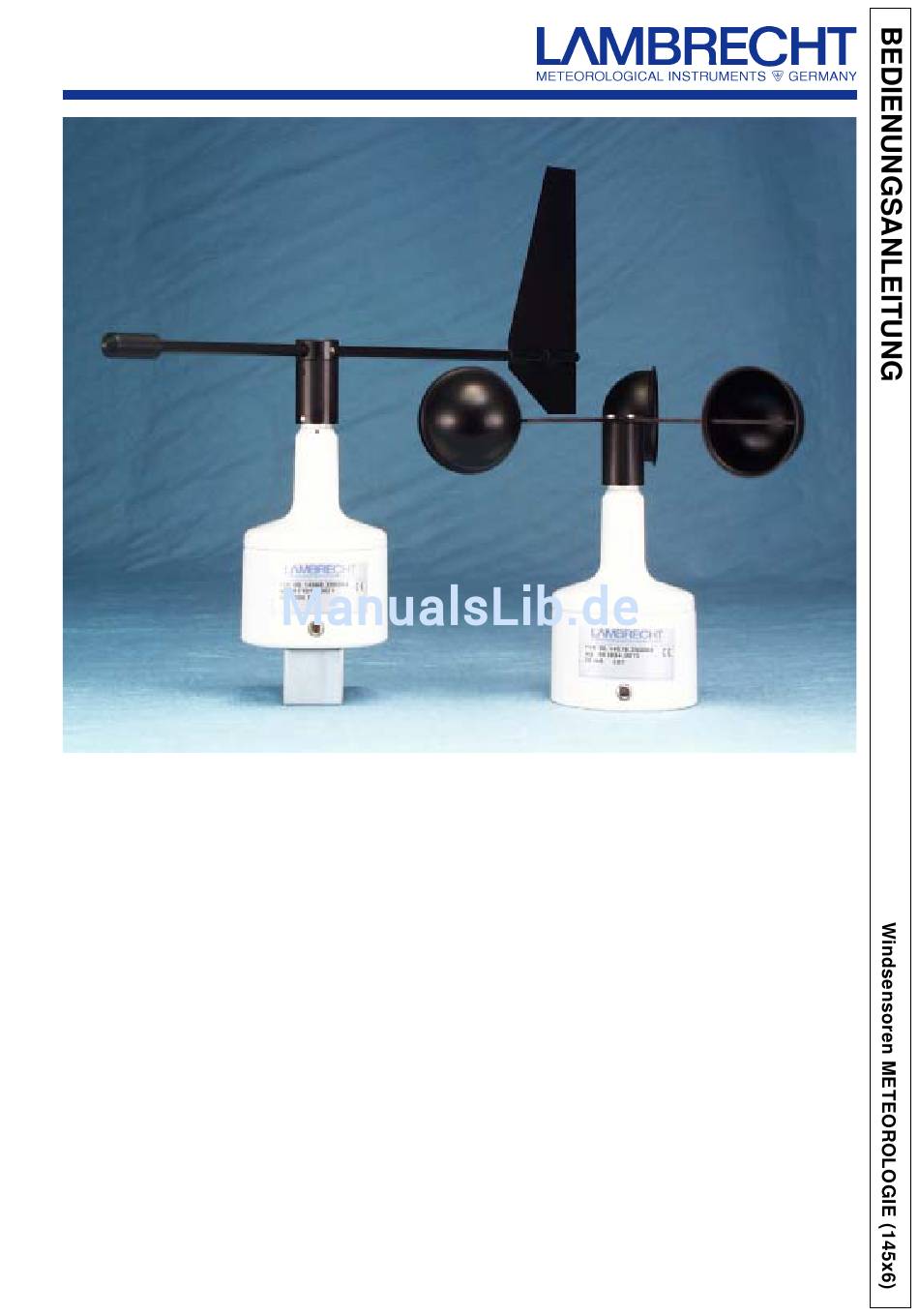

Zur Familie der METEOROLOGIE -Sensoren gehören die
beheizbaren Sensoren für Windgeschwindigkeit 14576-24 V
und Windrichtung 14566-24 V, sowie die unbeheizten Senso-
ren 14576 I (WG) und 14566 F1000 (WR).
Messelemente
Bei den beheizten Typen kommen opto-elektronische Mes-
selemente zum Einsatz, die verschleissfrei die Drehbewegun-
gen des Schalensterns bzw. der Windfahne erfassen.
Die unbeheizten Typen erfassen die Drehbewegungen mit
extrem reibungsarmen Messelementen, so dass auch hier
eine lange Lebensdauer erreicht wird.
Schalenstern
Der 3-armige Schalenstern, der einen Durchmesser von
215 mm aufweist, wird durch den Wind in Drehung versetzt.
Die Anzahl der Umdrehungen ist ein Maß für die Windge-
schwindigkeit.
Durch konstruktive Merkmale des Schalensterns - die perma-
nent durch das Qualitätsmanagement beim Herstellungspro-
zeß überwacht werden - wird eine optimale Linearität erreicht.
Windfahne
Die einblättrige Windfahne hat eine lange Ausladung, so daß
bereits bei geringen Windgeschwindigkeiten die Windfahne
sich entsprechend der Windrichtung auslenkt.
Die Größe und Form der Windfahne ist auf einen geringen An-
laufwert optimiert, wobei ein ausgezeichneter Kompromiß be-
züglich der dynamischen Eigenschaften (Trägheit, Eigenfre-
quenz) erreicht wurde.
1
