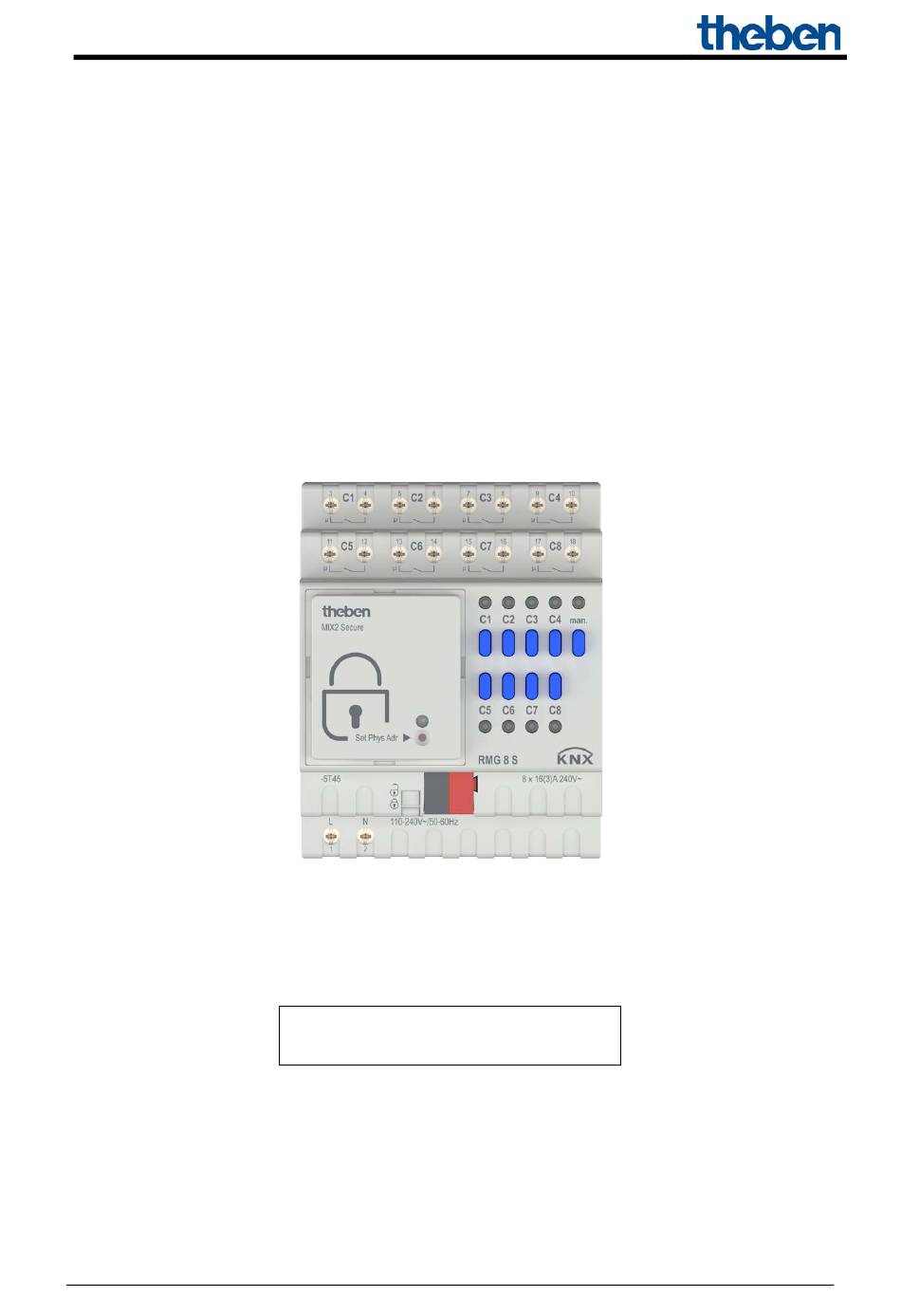

- Seite 1 Aktoren der MIX2 secure Serie RMG 8 S / RME 8 S KNX Handbuch Aktoren der MIX2 secure Serie RMG 8 S / RME 8 S RMG 8 S 4930220 RME 8 S 4930225 Stand: Dez-21 (Änderungen vorbehalten) Seite 1 von 51...
-
Seite 2: Inhaltsverzeichnis
Aktoren der MIX2 secure Serie RMG 8 S / RME 8 S Inhaltsverzeichnis Funktionseigenschaften ....................4 MIX2 secure ........................5 BCU und Applikationsprogramme ................. 5 MIX und MIX2 Geräte ...................... 6 Bedienung ........................7 Technische Daten ......................8 Allgemeine Informationen zu KNX-Secure ..............10 Inbetriebnahme mit „KNX Data-Secure“... - Seite 3 Aktoren der MIX2 secure Serie RMG 8 S / RME 8 S 7.2.2 Übersicht ......................43 7.2.3 Objekte und Verknüpfungen ................44 7.2.4 Wichtige Parametereinstellungen ................. 45 Einfache Warnfunktion mit Blinklicht ..............46 7.3.1 Geräte: ........................46 7.3.2 Übersicht ......................46 7.3.3 Objekte und Verknüpfungen ................
-
Seite 4: Funktionseigenschaften
Aktoren der MIX2 secure Serie RMG 8 S / RME 8 S 1 Funktionseigenschaften • 8-fach Schaltaktor MIX2 • Grundmodul MIX2 • Erweiterbar auf bis zu 24 Kanäle • An ein Grundmodul können bis zu 2 Erweiterungsmodule MIX oder MIX2 angeschlossen werden •... -
Seite 5: Mix2 Secure
Aktoren der MIX2 secure Serie RMG 8 S / RME 8 S 2 MIX2 secure Jedes MIX2 Grundgerät ist sowohl mit einer standard als auch mit einer secure BCU verwendbar. Die Erweiterungsgeräte (MIX und MIX2) sind immer kompatibel. -
Seite 6: Mix Und Mix2 Geräte
3 MIX und MIX2 Geräte Die MIX2 Serie besteht aus den Grundgeräten RMG 8 S, RMG 8 T, RMG 4 I, RMG 4 U, DMG 2 T, JMG 4 T, JMG 4 T 24V, HMG 6 T, BMG 6 T + Erweiterungen RME 8 S, RME 8 T, RME 4 I, RME 4 U, DME 2 T, JME 4 T, JME 4 T 24V, HMG 6 T, BME 6 T (2021). -
Seite 7: Bedienung
Aktoren der MIX2 secure Serie RMG 8 S / RME 8 S 3.1 Bedienung Jeder Kanal kann durch die Tasten am Gerät, unabhängig von allen Parametern, ein- und ausgeschaltet werden. Eine Status-LED zeigt den aktuellen Schaltzustand an. Bei eingeschaltetem Handbetrieb (Manuell-Taste) werden alle Bustelegramme ignoriert und die Kanäle sind ausschließlich mit den Tasten zu bedienen. -
Seite 8: Technische Daten
Aktoren der MIX2 secure Serie RMG 8 S / RME 8 S 4 Technische Daten Betriebsspannung KNX Stand: Dez-21 (Änderungen vorbehalten) Seite 8 von 51... - Seite 9 Aktoren der MIX2 secure Serie RMG 8 S / RME 8 S Geräte bis Seriennummer 1325XXXXX: Glüh-/Halogenlampenlast 1000 W Leuchtstofflampenlast (KVG) parallelkompensiert Leuchtstofflampenlast (KVG) nicht 14 x 58 W, 20 x 36 W, max. 1000 VA kompensiert Leuchtstofflampenlast (EVG) 3 x 36 W, 2 x 58 W, max. 120 W...
-
Seite 10: Allgemeine Informationen Zu Knx-Secure
Aktoren der MIX2 secure Serie RMG 8 S / RME 8 S 5 Allgemeine Informationen zu KNX-Secure Ab ETS Version 5.7 wird eine sichere Kommunikation in KNX-Systemen unterstützt. Hierbei wird zwischen sicherer Kommunikation über das Medium IP mittels KNX IP-Secure und sicherer Kommunikation über die Medien TP und RF mittels KNX Data-Secure... -
Seite 11: Inbetriebnahme Ohne „Knx Data-Secure
Aktoren der MIX2 secure Serie RMG 8 S / RME 8 S Der FDSK wird im Projekt abgespeichert und kann in der Projektübersicht eingesehen werden. Zusätzlich können alle Schlüssel von diesem Projekt exportiert werden (Backup). Bei der Projektierung kann nachfolgend definiert werden, welche Funktionen / Objekte gesichert kommunizieren sollen. -
Seite 12: Das Applikationsprogramm „Mix2 Secure
Aktoren der MIX2 secure Serie RMG 8 S / RME 8 S 6 Das Applikationsprogramm „MIX2 secure“ 6.1 Auswahl in der Produktdatenbank Hersteller THEBEN AG Produktfamilie Ausgabe Produkttyp RMG 8 S Programmname MIX2 secure Die ETS Datenbank finden Sie auf unserer Downloadseite: www.theben.de/downloads... -
Seite 13: Kommunikationsobjekte
Aktoren der MIX2 secure Serie RMG 8 S / RME 8 S 6.2 Kommunikationsobjekte Die Objekte teilen sich in kanalbezogene und gemeinsame Objekte auf 6.2.1 Kanalbezogene Objekte: Tabelle 3: Objektname Funktion 1 Bit Schaltobjekt 1.001 1 Byte Schwellwert in Prozent 5.001... -
Seite 14: Gemeinsame Objekte
Aktoren der MIX2 secure Serie RMG 8 S / RME 8 S 6.2.2 Gemeinsame Objekte: Diese Objekte werden teilweise von dem Grundgerät und den beiden Erweiterungsgeräten benutzt. Tabelle 4: Objektname Funktion RMG 8 S 1 Bit EM1 RME 8 S Manuell 1.001... -
Seite 15: Beschreibung Der Objekte
Aktoren der MIX2 secure Serie RMG 8 S / RME 8 S 6.2.3 Beschreibung der Objekte • Objekt 1 „Schaltobjekt, Schwellwert in Prozent, Schwellwert 0..255, Schwellwert EIS 5 (DPT 9.xxx), Schwellwert 0..65535 “ Mit diesem Objekt wird die eingestellte Kanalfunktion ausgelöst (siehe Parameter: Funktion Kanals). - Seite 16 Aktoren der MIX2 secure Serie RMG 8 S / RME 8 S • Objekt 4 „Szene abrufen/speichern“ Nur verfügbar wenn die Szenenfunktion aktiviert wurde (Parameterseite Funktionsauswahl). Mit diesem Objekt können Szenen abgespeichert und später wieder abgerufen werden. Beim Speichern wird der Zustand des Kanals abgespeichert.
- Seite 17 Aktoren der MIX2 secure Serie RMG 8 S / RME 8 S • Objekt 9 „Schalten mit Priorität, Rücksetzen Service, Rücksetzen Betriebsstunden“ Die Funktion des Objektes hängt davon ab, ob die Betriebsstundenzählerfunktion aktiviert wurde oder nicht (Parameterseite Funktionsauswahl). Betriebsstundenzähler Funktion...
- Seite 18 Solange es gesetzt ist sind andere Schaltbefehle auf den teilnehmenden Kanälen unwirksam. Wirkt auf folgende Geräte: RMG 8 S / RME 8 S, RMG 4 I / RME 4 I, RMG 8 T / RME 8 T, RME 4 S / C-Last, DMG 2 T, DME 2 S/T, SME 2 S.
- Seite 19 Wirkt auf folgende Geräte: RMG 4 I / RME 4 I, RMG 8 S / RME 8 S, RMG 8 T / RME 8 T, DMG 2 T / DME 2 T, JMG 4 T / JME 4 T, RME 4 S / C-Last, DME 2 S, SME 2 S, JME 4 S...
- Seite 20 Aktoren der MIX2 secure Serie RMG 8 S / RME 8 S • Objekt 251 „Version des Busankopplers“ Nur für Diagnosezwecke. Sendet nach Reset bzw. Download die Softwareversion des Busankopplers. Kann ebenfalls direkt mit der ETS ausgelesen werden. Format: Axx Hyy Vzzz...
- Seite 21 Aktoren der MIX2 secure Serie RMG 8 S / RME 8 S Mögliche Modulkennungen Modul Kennung Modul bzw. Netzspannung nicht vorhanden. RMG 8 S RMG 4 I DMG 2 T JMG 4 T/JMG 4 T 24V HMG 6 T RMG 8 T...
-
Seite 22: Parameter
Aktoren der MIX2 secure Serie RMG 8 S / RME 8 S 6.3 Parameter 6.3.1 Parameterseiten Tabelle 6 Funktion Beschreibung Allgemein Auswahl der Module und zentrale Parameter. GRUNDGERÄT: Allgemeine Parameter für das Grundgerät: Sammelrückmeldung RMG 8 S und Schaltverzögerung der Relais. -
Seite 23: Parameterbeschreibung
Aktoren der MIX2 secure Serie RMG 8 S / RME 8 S 6.3.2 Parameterbeschreibung Einstellungen die zur Anzeige weiterer Seiten bzw. Funktionen führen sind mit .. gekennzeichnet. Beispiel: Impuls-Funktion.. 6.3.2.1 Die Parameterseite „Allgemein“ Bezeichnung Werte Beschreibung Art des Grundmoduls Gerät auswählen.. - Seite 24 Aktoren der MIX2 secure Serie RMG 8 S / RME 8 S Bezeichnung Werte Beschreibung gilt 1 Stunde oder bis Rücksetzen Siehe auch: Objekt 79 über Objekt gilt 2 Stunden oder bis Dieser Parameter wird ausschließlich für Rücksetzen über Objekt Geräte der MIX2 Serie verwendet.
-
Seite 25: Die Parameterseite „Grundgerät Rmg 8 S
Aktoren der MIX2 secure Serie RMG 8 S / RME 8 S 6.3.2.2 Die Parameterseite „Grundgerät RMG 8 S“ Bezeichnung Werte Beschreibung Schaltverzögerung der Dieser Parameter legt die Relais Mindestverzögerung zwischen dem Einschalten von 2 Relais fest, wenn mehrere gleichzeitig aktiviert werden. -
Seite 26: Die Parameterseite „Rmg 8 S Kanal Cx: Funktionsauswahl
Aktoren der MIX2 secure Serie RMG 8 S / RME 8 S 6.3.2.3 Die Parameterseite „RMG 8 S Kanal Cx: Funktionsauswahl“ Tabelle 7 Bezeichnung Werte Beschreibung Funktion des Kanals Schalten Ein / Aus.. Legt die Grundfunktionalität des Kanals Ein-/ Ausverzögerung.. - Seite 27 Aktoren der MIX2 secure Serie RMG 8 S / RME 8 S Bezeichnung Werte Beschreibung - nicht invertiert - nicht zyklisch senden Betriebsstundenzähler Ja.. Soll die Funktion Betriebsstundenzähler aktivieren nein / Service Intervall verwendet werden? Verknüpfung aktivieren Ja.. Sollen logische Verknüpfungen mit dem...
-
Seite 28: Die Parameterseite „Kontakteigenschaften
Aktoren der MIX2 secure Serie RMG 8 S / RME 8 S 6.3.2.4 Die Parameterseite „Kontakteigenschaften“ Tabelle 8 Bezeichnung Werte Beschreibung Kontaktart Schließer Standard: Bei einem Einschaltbefehl wird der Relaiskontakt geschlossen. Öffner Invertiert: Bei einem Einschaltbefehl wird der Relaiskontakt geöffnet. -
Seite 29: Die Parameterseite „Ein-/Ausverzögerung
Aktoren der MIX2 secure Serie RMG 8 S / RME 8 S 6.3.2.5 Die Parameterseite „Ein-/Ausverzögerung..“ Diese Parameterseite erscheint wenn Ein-/Ausverzögerung als Funktion des Kanals gewählt wurde. Tabelle 9 Bezeichnung Werte Beschreibung Einschaltverzögerung Stunden (0..3) 0..3 Eingabe der gewünschten Einschaltverzögerung in Stunden. -
Seite 30: Die Parameterseite „Treppenlicht Mit Vorwarnfunktion
Aktoren der MIX2 secure Serie RMG 8 S / RME 8 S 6.3.2.7 Die Parameterseite „Treppenlicht mit Vorwarnfunktion ..“ Diese Parameterseite erscheint wenn Treppenlicht mit Vorwarnfunktion als Funktion des Kanals gewählt wurde. Der Anwender hat jederzeit die Möglichkeit, erneut auf einen Taster zu drücken um die Treppenlichtzeit zu verlängern. -
Seite 31: Die Parameterseite „Blinken
Aktoren der MIX2 secure Serie RMG 8 S / RME 8 S 6.3.2.8 Die Parameterseite „Blinken..“ Diese Parameterseite erscheint wenn Blinken als Funktion des Kanals gewählt wurde. Tabelle 12 Bezeichnung Werte Beschreibung EIN-Phase des Blinkimpulses Stunden (0..3) 0..3 Eingabe der gewünschten Impulszeit (t in Stunden. -
Seite 32: Die Parameterseite „Schwellwert
Aktoren der MIX2 secure Serie RMG 8 S / RME 8 S 6.3.2.9 Die Parameterseite „Schwellwert“ Diese Seite wird eingeblendet wenn der Parameter Auslösen der Funktion durch auf Schwellwertüberschreitung eingestellt ist. Tabelle 13 Bezeichnung Werte Beschreibung Art des Objekttyp: Prozent (DPT5.001) Wertetyp für die Schwelle. - Seite 33 Aktoren der MIX2 secure Serie RMG 8 S / RME 8 S Bezeichnung Werte Beschreibung Default-Wert = 1000 Beispiel Schließer mit Verhalten wie Schaltobjekt = 1 : Einschalten wenn: Objektwert > Schwellwert Ausschalten wenn: Objektwert < Schwellwert - Hysterese Hysterese 1..65534...
-
Seite 34: Die Parameterseite „Sperrfunktion
Aktoren der MIX2 secure Serie RMG 8 S / RME 8 S 6.3.2.10 Die Parameterseite „Sperrfunktion“ Diese Seite wird eingeblendet wenn Sperrfunktion anpassen auf der Parameterseite Funktionsauswahl gewählt ist. Tabelle 14 Bezeichnung Werte Beschreibung Sperrtelegramm Sperren mit EIN-Telegramm 0 = Sperre aufheben... -
Seite 35: Die Parameterseite „Szenen
Aktoren der MIX2 secure Serie RMG 8 S / RME 8 S 6.3.2.11 Die Parameterseite „Szenen“ Diese Seite wird eingeblendet wenn die Szenen auf der Parameterseite Funktionsauswahl aktiviert sind. Jeder Kanal kann an bis zu 8 Szenen teilnehmen. Tabelle 15... - Seite 36 Aktoren der MIX2 secure Serie RMG 8 S / RME 8 S Bezeichnung Werte Beschreibung … Szenennummer 63 Zustand nach Download Siehe oben. Einlernen zulassen Nein Siehe oben. Kanal reagiert auf Keine Szenennummer Dritte der 8 möglichen Szenennummern Szenennummer1 …...
- Seite 37 Aktoren der MIX2 secure Serie RMG 8 S / RME 8 S Bezeichnung Werte Beschreibung … Szenennummer 7 … Szenennummer 63 Zustand nach Download Siehe oben. Einlernen zulassen Nein Siehe oben. Kanal reagiert auf Keine Szenennummer Letzte der 8 möglichen Szenennummern Szenennummer1 …...
-
Seite 38: Die Parameterseite „Rückmeldung
Aktoren der MIX2 secure Serie RMG 8 S / RME 8 S 6.3.2.12 Die Parameterseite „Rückmeldung“ Diese Seite wird eingeblendet wenn Rückmeldung anpassen auf der Parameterseite Funktionsauswahl gewählt ist. Tabelle 16 Bezeichnung Werte Beschreibung Gemeldeter Zustand Nicht invertiert Kanal eingeschaltet: Rückmeldeobjekt sendet eine 1 invertiert Kanal eingeschaltet: Rückmeldeobjekt... -
Seite 39: Die Parameterseite „Betriebsstundenzähler Und Service
Aktoren der MIX2 secure Serie RMG 8 S / RME 8 S 6.3.2.13 Die Parameterseite „Betriebsstundenzähler und Service“ Diese Seite wird eingeblendet wenn Betriebsstundenzähler aktivieren auf der Parameterseite Funktionsauswahl gewählt ist. Tabelle 17 Bezeichnung Werte Beschreibung Art des Betriebsstundenzähler Vorwärtszähler für die Einschaltdauer Betriebsstundenzählers... -
Seite 40: Die Parameterseite „Verknüpfung
Aktoren der MIX2 secure Serie RMG 8 S / RME 8 S 6.3.2.14 Die Parameterseite „Verknüpfung“ Diese Seite wird eingeblendet wenn Verknüpfung aktivieren auf der Parameterseite Funktionsauswahl gewählt ist. Es wird ein zusätzliches Objekt eingeblendet, das zusammen mit dem Schalt- bzw. Schwellwertobjekt des Kanals eine logische Verknüpfung bildet. -
Seite 41: Typische Anwendungen
Aktoren der MIX2 secure Serie RMG 8 S / RME 8 S 7 Typische Anwendungen Diese Anwendungsbeispiele sind als Planungshilfe gedacht und erheben keinen Anspruch auf Vollständigkeit. Sie können beliebig ergänzt und erweitert werden. 7.1 2x Schalten mit Tasterschnittstelle 2 Taster sind an einer Tasterschnittstelle TA 2 angeschlossen und steuern 2 Kanäle des RMG 8 S. -
Seite 42: Wichtige Parametereinstellungen
Aktoren der MIX2 secure Serie RMG 8 S / RME 8 S 7.1.4 Wichtige Parametereinstellungen Für die nicht aufgeführten Parameter gelten die Standard bzw. kundenspezifischen Parametereinstellungen. Tabelle 20: TA 2 S Parameterseite Parameter Einstellung Kanal 1 / Funktionsauswahl Funktion des Kanals... -
Seite 43: Licht Schalten Mit Servicezähler Und Display
Aktoren der MIX2 secure Serie RMG 8 S / RME 8 S 7.2 Licht schalten mit Servicezähler und Display In einer Halle wird eine Leuchtstofflampenreihe mit Kanal C1 geschaltet. Die Leuchtmittel müssen z.B. nach 20 000 Betriebsstunden ausgetauscht werden (= Service). -
Seite 44: Objekte Und Verknüpfungen
Aktoren der MIX2 secure Serie RMG 8 S / RME 8 S 7.2.3 Objekte und Verknüpfungen Tabelle 22 KNX Sensor RMG 8 S Kommentar Objektname Objektname Ein beliebiger KNX Sensor: Taster, Schaltuhr, (Schaltobjekt) Schaltobjekt Dämmerungsschalter usw. sendet den Schaltbefehl an... -
Seite 45: Wichtige Parametereinstellungen
Aktoren der MIX2 secure Serie RMG 8 S / RME 8 S 7.2.4 Wichtige Parametereinstellungen Für die nicht aufgeführten Parameter gelten die Standard bzw. kundenspezifischen Parametereinstellungen. Tabelle 24: RMG 8 S Parameterseite Parameter Einstellung Allgemein Art des Grundmoduls RMG 8 S... -
Seite 46: Einfache Warnfunktion Mit Blinklicht
Aktoren der MIX2 secure Serie RMG 8 S / RME 8 S 7.3 Einfache Warnfunktion mit Blinklicht Ein Überwachungsgerät, z.B. Hochwasseralarm, ist an einer Tasterschnittstelle TA 2 S angeschlossen und steuert einen Kanal des RMG 8 S. Im Fehlerfall soll eine Lampe blinken (Relaisausgang Kanal 1). -
Seite 47: Wichtige Parametereinstellungen
Aktoren der MIX2 secure Serie RMG 8 S / RME 8 S 7.3.4 Wichtige Parametereinstellungen Für die nicht aufgeführten Parameter gelten die Standard bzw. kundenspezifischen Parametereinstellungen. Tabelle 27: TA 2 S Parameterseite Parameter Einstellung Kanal 1 / Funktionsauswahl Funktion Kanal 1... -
Seite 48: Anhang
Aktoren der MIX2 secure Serie RMG 8 S / RME 8 S 8 Anhang 8.1 Die Szenen 8.1.1 Prinzip Mit der Szenenfunktion kann der momentane Zustand eines Kanals, bzw. eines ganzen MIX-Systems, gespeichert und später jederzeit wiederhergestellt werden. Dies betrifft sowohl Schalt- als auch Jalousie- und Dimmkanäle. -
Seite 49: Szenen Abrufen Bzw. Speichern
Aktoren der MIX2 secure Serie RMG 8 S / RME 8 S 8.1.2 Szenen abrufen bzw. speichern: Um eine Szene abzurufen bzw. zu speichern wird der entsprechende Code an das Szenenobjekt (Obj. 244) gesendet. Tabelle 30 Abrufen Speichern Szene Hex. Dez. Hex. Dez. - Seite 50 Aktoren der MIX2 secure Serie RMG 8 S / RME 8 S Abrufen Speichern Szene Hex. Dez. Hex. Dez. $AB 171 $AC 172 $AD 173 $AE 174 $AF 175 $BA 186 $BB 187 $BC 188 $BD 189 $BE 190 $BF 191 Beispiele (zentral bzw.
-
Seite 51: Szenen Ohne Telegramme Einlernen
Aktoren der MIX2 secure Serie RMG 8 S / RME 8 S 8.1.3 Szenen ohne Telegramme einlernen Anstatt die Szenen einzeln per Telegramm zu definieren kann dies direkt im Vorfeld in der ETS erledigt werden. Dazu muss lediglich der Parameter Alle Szenenzustände des Kanals (Parameterseite Szenen) auf beim Download überschreiben eingestellt werden.
