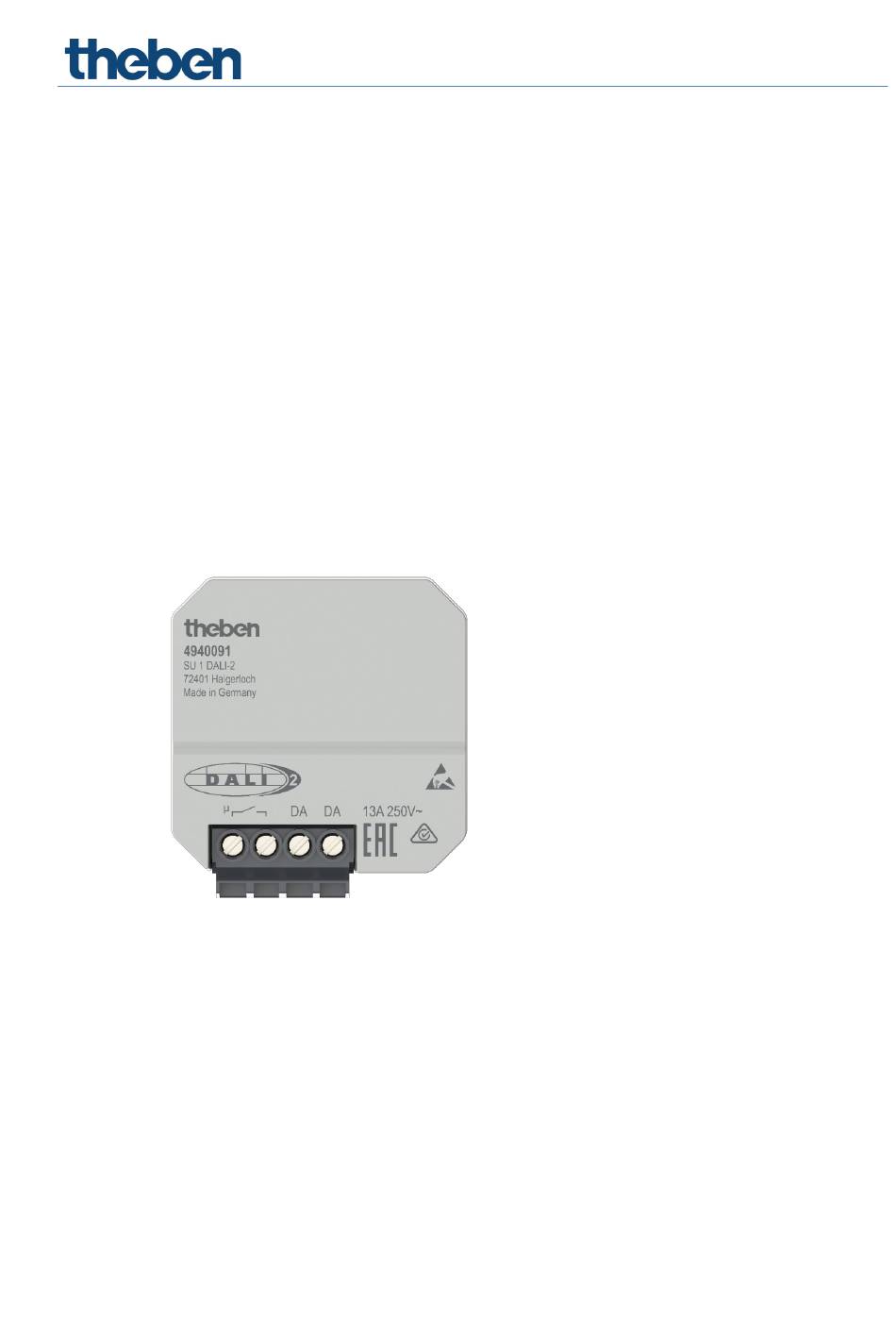

- Seite 1 Handbuch DALI-Schaltaktor SU 1 DALI-2 2020-11-12_307473...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeines Sicherheitshinweise Bestimmungsgemäße Verwendung Begriffserklärung Funktionsbeschreibung Technische Daten Produktmerkmale Verwendung Funktionalität Maße Anschluss Montage Einstellungen Einstellungen über den DALI-Bus Statusmeldungen über den DALI-Bus Aufstartverhalten Adressierung Kontakt Handbuch DALI-Schaltaktor SU 1 DALI-2... -
Seite 3: Allgemeines
ACHTUNG Montage ausschließlich von Elektrofachkraft durchführen lassen! 1.2 Bestimmungsgemäße Verwendung Der DALI-Schaltaktor SU 1 DALI-2 ist für die Installation im Innenraum vorgesehen. Er wird als DALI-2 Betriebsgerät mit Schaltfunktion eingesetzt (steuern eines Relaiskontakts über den DALI-Bus). Der SU 1 DALI-2 dient ausschließlich dem zwischen Hersteller und Anwender vertraglich vereinbarten Verwendungszweck. -
Seite 4: Funktionsbeschreibung
2 Funktionsbeschreibung Die Schaltaktoren SU 1 DALI-2 werden in ein DALI-System eingebunden. Dank der Norm DALI-2 kann ein Application Controller eines beliebigen Herstellers verwendet werden. Dieser Controller muss die Norm IEC 62386 Teile 101/102/208 unterstützen. Die Schaltaktoren SU 1 DALI-2 und weitere DALI-Komponenten werden an die DALI-Leitung angeschlossen. - Seite 5 Anwendung mit einem DALI-2 Gateway Die Schaltaktoren SU 1 DALI-2 können für Leuchtmittel, Ventilatoren, Pumpen, HKL- Ansteuerung etc. verwendet werden. Anwendung mit einem DALI-2 Präsenzmelder Der Schaltaktor SU 1 DALI-2 kann für HKL-Ansteuerung etc. verwendet werden. Handbuch DALI-Schaltaktor SU 1 DALI-2...
-
Seite 6: Technische Daten
Typ B oder C (EN 60898-1) von max. 13 A absichern CE-Konformitätserklärung Dieses Gerät entspricht EN 60669-2-1/5. RCM-Konformität Dieses Gerät entspricht den Richtlinien der ACMA. DALI-Konformität IEC 62386-101/102/208 kann mit konventionellen Tastern/Schaltern in Unterputzdosen eingebaut werden Handbuch DALI-Schaltaktor SU 1 DALI-2... -
Seite 7: Produktmerkmale
4 Produktmerkmale 4.1 Verwendung Der Schaltaktor SU 1 DALI-2 ist vielfältig einsetzbar. Er kann Verbraucher mit Netzspannung von 230 V AC wie Lampen, Ventilatoren oder Pumpen direkt ansteuern. Hinzu kommen Anwendungen mit Kleinspannung bzw. Ansteuerung einer übergeordneten Steuerung (HLK) etc. -
Seite 8: Maße
4.3 Maße Handbuch DALI-Schaltaktor SU 1 DALI-2... -
Seite 9: Anschluss
Für den Betrieb von SU 1 DALI-2 wird eine externe DALI-Speisung benötigt. Diese muss so bemessen sein, dass sie alle angeschlossenen DALI-Teilnehmer sicher versorgen kann. Der benötigte Strom von minimal 10 mA pro SU 1 DALI-2 muss zur Verfügung gestellt werden. Um sicherzustellen, dass der Laststrom den zulässigen Maximalstrom des Relais nicht übersteigt, ist die Installation mit einem Leistungsschutzschalter Typ B oder C von max. -
Seite 10: Montage
6 Montage Die Schaltaktoren SU 1 DALI-2 werden in handelsübliche Unterputzdosen nach DIN 49073 montiert. Handbuch DALI-Schaltaktor SU 1 DALI-2... -
Seite 11: Einstellungen
62386 Teil 208 an. Anmerkung Der Schaltaktor SU 1 DALI-2 vergleicht den empfangenen Dimmwert mit den 4 Schwellen- Parametern und schaltet - je nach Einstellung - den Schaltausgang ein oder aus. Durch die Programmierung der 4 Schwellen-Parameter können unterschiedliche Schaltcharakteristika erreicht werden. -
Seite 12: Aufstartverhalten
Bei Unterbrechung der Busspannung wird der aktuelle Zustand des bistabilen Relais beibehalten. Sobald die Busspannung wiederhergestellt ist, zeigt das Relais sein normales Aufstartverhalten. 7.4 Adressierung Die Adressierung des SU 1 DALI-2 (Zuweisung der Kurzadressen) erfolgt nach dem in IEC 62386-102, Anhang A1 (informativ) definierten Algorithmus. Handbuch DALI-Schaltaktor SU 1 DALI-2... -
Seite 13: Kontakt
8 Kontakt Theben AG Hohenbergstr. 32 72401 Haigerloch DEUTSCHLAND Tel. +49 7474 692-0 Fax +49 7474 692-150 Hotline Tel. +49 7474 692-369 hotline@theben.de Addresses, telephone numbers etc. www.theben.de Handbuch DALI-Schaltaktor SU 1 DALI-2...
