Dieses Fahrzeug wird über eine Drehschemellenkung gesteuert. Drehschemel (C) und Lenksäule (E)
sind im Träger (A) gelagert und über ein Lenkgestänge (G) miteinander verbunden. Diese Lenkungsart
wird sehr oft bei "nachlaufenden" Fahrzeugen (z.B. Anhänger) verwendet.
Materialliste:
1 Sperrholzleiste 300 x 30 x 8 mm
1 Sperrholzleiste 300 x 15 x 15 mm
4 Buchenräder Ø 40 mm
1 Kunststofflenkrad
1 Buchenrundstab Ø 4 x 90 mm
4 Ringschrauben 4/9
4 Rundkopfschrauben 3 x 25
3 Gummidistanzscheiben
1 Polystyrolplättchen 60 x 20 x 1 mm
Arbeitsanleitung:

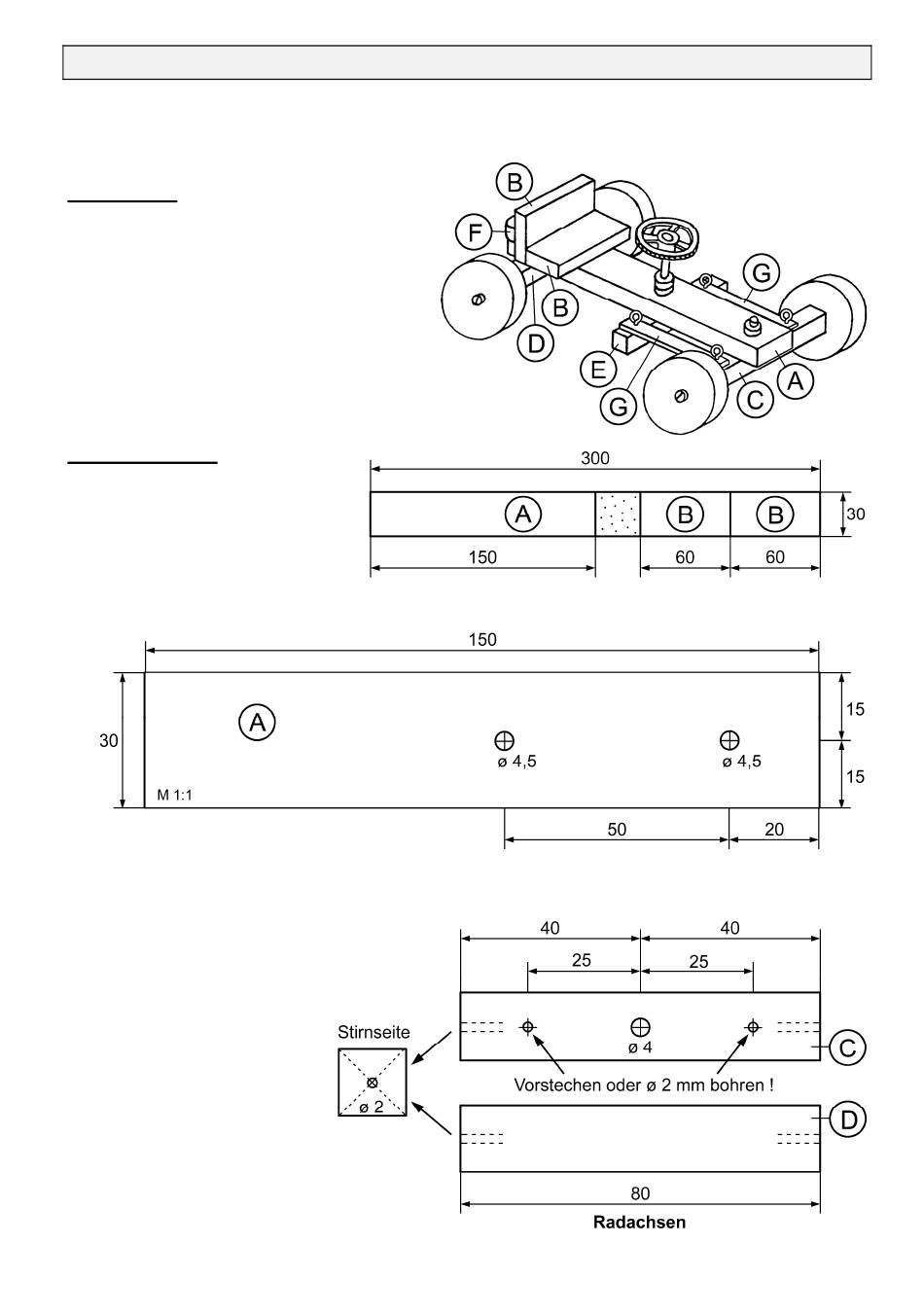

1. Säge von der Sperrholzleiste
(300 x 30 x 8 mm) folgende Teile:
Teil (A) - 1 Stück.: 150 mm
Teil (B) - 2 Stück.: 60 mm
2. Zeichne auf dem Träger (A) die 2 Bohrlöcher laut Skizze ein und bohre sie mit einem Ø 4,5 mm -
Bohrer. Schleife diesen Teil sauber nach.
3. Länge auch die zweite Sperrholz-
leiste (300 x 15 x 15 mm) ab:
Teil (C) ..... 80 mm
Teil (D) ..... 80 mm
Teil (E) ..... 60 mm
Teil (F) ..... 50 mm
4. Bohre die Vorderachse (C)
laut Skizze in der Mitte mit
einem Ø 4 mm Bohrer.
Die Löcher für die Ring-
schrauben werden entweder
gebohrt (Ø 2 mm) oder mit
einem Stechspitz gut
vorgestochen.
Bohre dann die Stirnseiten der Vorder-
achse (C) und Hinterachse (D) mit
einem Ø 2mm Bohrer oder stich sie
ebenfalls mit einem Stechspitz vor.
Bei diesen Löchern werden später die
Räder angeschraubt.
