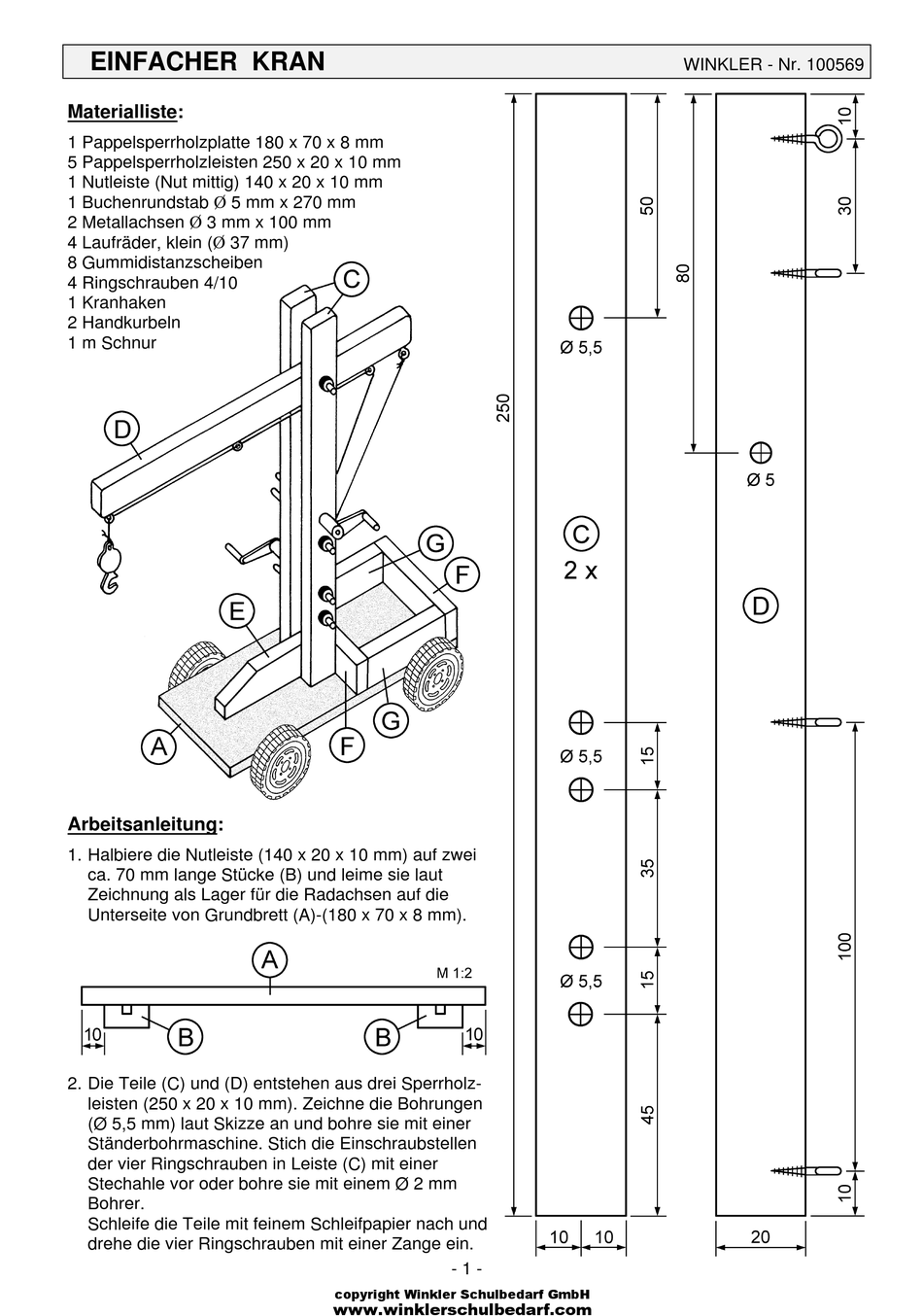

EINFACHER KRAN
Materialliste:
1 Pappelsperrholzplatte 180 x 70 x 8 mm
5 Pappelsperrholzleisten 250 x 20 x 10 mm
1 Nutleiste (Nut mittig) 140 x 20 x 10 mm
1 Buchenrundstab Ø 5 mm x 270 mm
2 Metallachsen Ø 3 mm x 100 mm
4 Laufräder, klein (Ø 37 mm)
8 Gummidistanzscheiben
4 Ringschrauben 4/10
1 Kranhaken
2 Handkurbeln
1 m Schnur
Arbeitsanleitung:
1. Halbiere die Nutleiste (140 x 20 x 10 mm) auf zwei
ca. 70 mm lange Stücke (B) und leime sie laut
Zeichnung als Lager für die Radachsen auf die
Unterseite von Grundbrett (A)-(180 x 70 x 8 mm).
2. Die Teile (C) und (D) entstehen aus drei Sperrholz-
leisten (250 x 20 x 10 mm). Zeichne die Bohrungen
(Ø 5,5 mm) laut Skizze an und bohre sie mit einer
Ständerbohrmaschine. Stich die Einschraubstellen
der vier Ringschrauben in Leiste (C) mit einer
Stechahle vor oder bohre sie mit einem Ø 2 mm
Bohrer.
Schleife die Teile mit feinem Schleifpapier nach und
drehe die vier Ringschrauben mit einer Zange ein.
