Lnb Anschluss - Telestar Digibit R1 Bedienungsanleitung

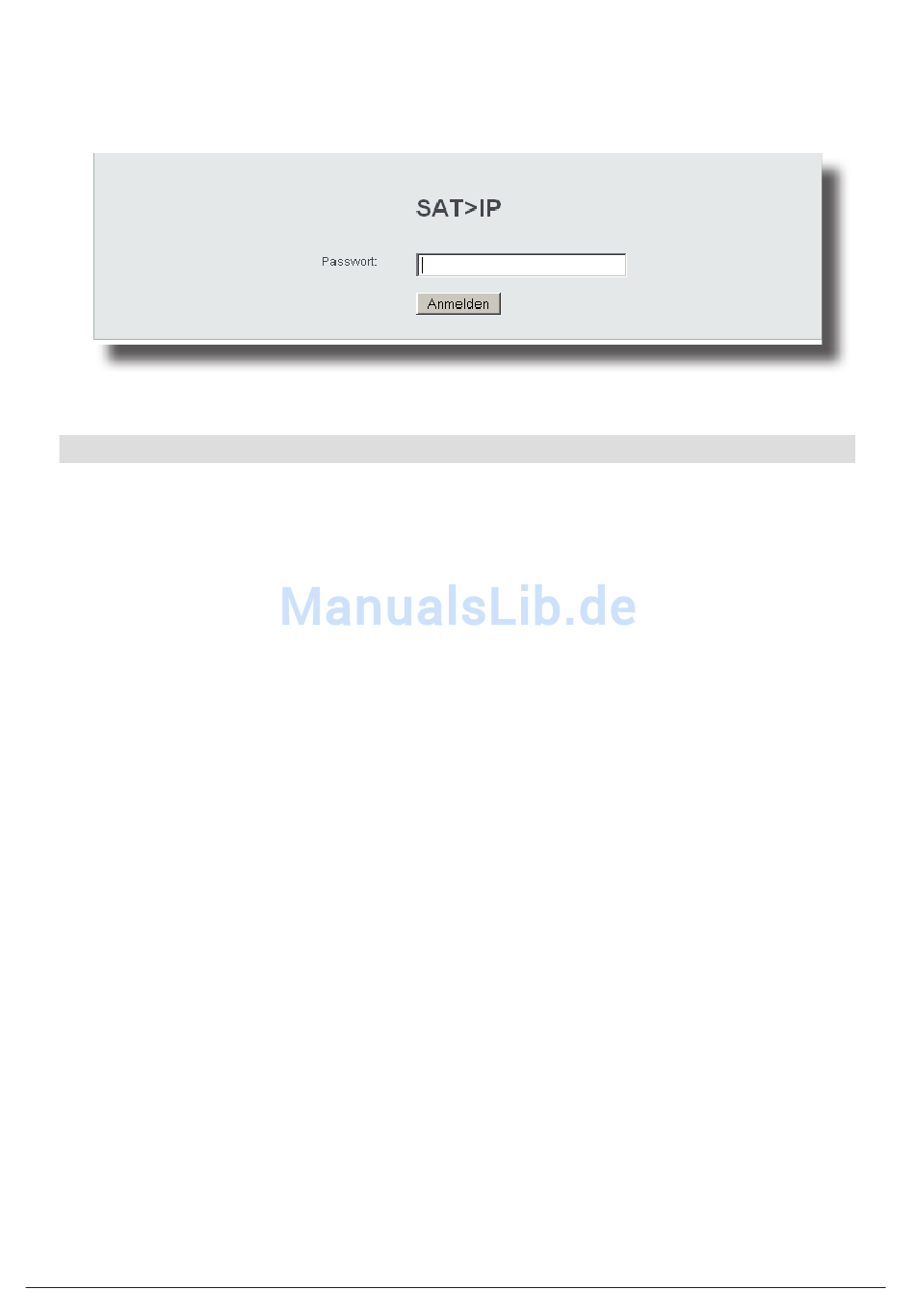

Es öffnet sich nun das Web-Interface des DIGIBIT mit einer Passwortabfrage – das
werkseitig eingestellte Passwort ist „admin"

5.3 LNB Anschluss

Stellen Sie unter Antenne den Typ des angschlossenen LNB´s ein .
Der DIGIBIT R 1 verfügt über 4 Tunereingänge, welche sowohl in Kombination mit
einem Quad-LNB als auch mit einem Quatro-LNB oder Unicable LNB verwendet wer-
den können . Werkseitig ist der DIGIBIT für die Verwendung mit einem Quad-LNB
voreingestellt . Die Antenneneinstellungen können über das Webinterface unter dem
Punkt „Antenne" geändert werden .
Single oder Twin LNB: Der Betrieb mit einem Single oder Twin LNB ist möglich (An-
schluss an Tuner 1 bzw . Tuner 1&2), die Anzahl der Clients entspricht dann 1 bzw . 2 .
Bitte setzen Sie in diesem Fall den LNB-Typ auf Quad.
Quad-LNB: Schließen Sie den DIGIBIT R1 direkt an ein Quad-LNB (Quatro-Switch
LNB) oder an die Ausgänge eines Multischalters (1 bis 4 Tuner) an .
Quattro-LNB: Das LNB muss, wie beschrieben, an der Rückseite des DIGIBIT ange-
schlossen werden, die Reihenfolge der Ebenen ist wie folgt: Tuner 1 = H/H, Tuner 2 =
V/H, Tuner 3 = H/L, Tuner 4 = V/L .
Unicable LNB: Für den Betrieb an einer Unicable Anlage nach DIN EN 50494. Hier
muss lediglich ein Kabel an den DIGIBIT angeschlossen werden, verwendet wird hier-
zu der erste Tuner (linke Buchse auf der Rückseite, siehe Abbildung) . Es wird Unicable
nach DIN EN 50494 unterstützt . Im Web Interface müssen die Frequenzen für Unicable
(Sat-CR) entsprechend Ihrer Anlage eingetragen werden .
10
