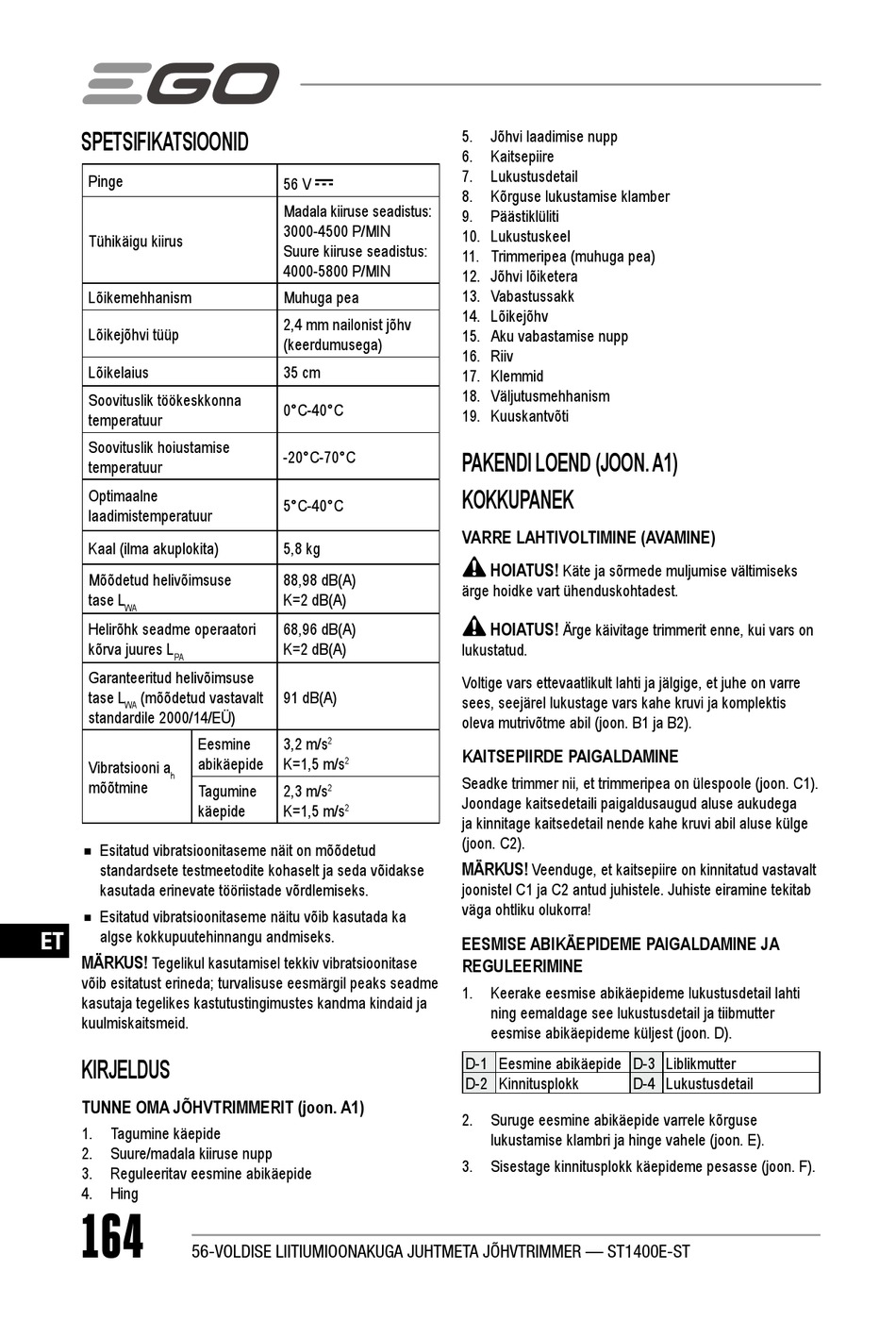

Ego Power+ ST1400E-ST Bedienungsanleitung Seite 164

SPETSIFIKATSIOONID
Pinge
Tühikäigu kiirus
Lõikemehhanism
Lõikejõhvi tüüp
Lõikelaius
Soovituslik töökeskkonna
temperatuur
Soovituslik hoiustamise
temperatuur
Optimaalne
laadimistemperatuur
Kaal (ilma akuplokita)
Mõõdetud helivõimsuse
tase L
WA
Helirõhk seadme operaatori
kõrva juures L
PA
Garanteeritud helivõimsuse
tase L (mõõdetud vastavalt
WA
standardile 2000/14/EÜ)
Eesmine
abikäepide
Vibratsiooni a
h
mõõtmine
Tagumine
käepide
◾
Esitatud vibratsioonitaseme näit on mõõdetud
standardsete testmeetodite kohaselt ja seda võidakse
kasutada erinevate tööriistade võrdlemiseks.
◾
Esitatud vibratsioonitaseme näitu võib kasutada ka
algse kokkupuutehinnangu andmiseks.
ET
MÄRKUS!
Tegelikul kasutamisel tekkiv vibratsioonitase
võib esitatust erineda; turvalisuse eesmärgil peaks seadme
kasutaja tegelikes kastutustingimustes kandma kindaid ja
kuulmiskaitsmeid.
KIRJELDUS
TUNNE OMA JÕHVTRIMMERIT (joon. A1)
1. Tagumine käepide
2. Suure/madala kiiruse nupp
3. Reguleeritav eesmine abikäepide
4. Hing
164
56-VOLDISE LIITIUMIOONAKUGA JUHTMETA JÕHVTRIMMER — ST1400E-ST
56 V
Madala kiiruse seadistus:
3000-4500 P/MIN
Suure kiiruse seadistus:
4000-5800 P/MIN
Muhuga pea
2,4 mm nailonist jõhv
(keerdumusega)
35 cm
0°C-40°C
-20°C-70°C
5°C-40°C
5,8 kg
88,98 dB(A)
K=2 dB(A)
68,96 dB(A)
K=2 dB(A)
91 dB(A)
3,2 m/s
2
K=1,5 m/s
2
2,3 m/s
2
K=1,5 m/s
2
5. Jõhvi laadimise nupp
6. Kaitsepiire
7. Lukustusdetail
8. Kõrguse lukustamise klamber
9. Päästiklüliti
10. Lukustuskeel
11. Trimmeripea (muhuga pea)
12. Jõhvi lõiketera
13. Vabastussakk
14. Lõikejõhv
15. Aku vabastamise nupp
16. Riiv
17. Klemmid
18. Väljutusmehhanism
19. Kuuskantvõti
PAKENDI LOEND (JOON. A1)
KOKKUPANEK
VARRE LAHTIVOLTIMINE (AVAMINE)
HOIATUS!
Käte ja sõrmede muljumise vältimiseks
ärge hoidke vart ühenduskohtadest.
HOIATUS!
Ärge käivitage trimmerit enne, kui vars on
lukustatud.
Voltige vars ettevaatlikult lahti ja jälgige, et juhe on varre
sees, seejärel lukustage vars kahe kruvi ja komplektis
oleva mutrivõtme abil (joon. B1 ja B2).
KAITSEPIIRDE PAIGALDAMINE
Seadke trimmer nii, et trimmeripea on ülespoole (joon. C1).
Joondage kaitsedetaili paigaldusaugud aluse aukudega
ja kinnitage kaitsedetail nende kahe kruvi abil aluse külge
(joon. C2).
MÄRKUS!
Veenduge, et kaitsepiire on kinnitatud vastavalt
joonistel C1 ja C2 antud juhistele. Juhiste eiramine tekitab
väga ohtliku olukorra!
EESMISE ABIKÄEPIDEME PAIGALDAMINE JA
REGULEERIMINE
1. Keerake eesmise abikäepideme lukustusdetail lahti
ning eemaldage see lukustusdetail ja tiibmutter
eesmise abikäepideme küljest (joon. D).
D-1 Eesmine abikäepide D-3 Liblikmutter
D-2 Kinnitusplokk
2. Suruge eesmine abikäepide varrele kõrguse
lukustamise klambri ja hinge vahele (joon. E).
3. Sisestage kinnitusplokk käepideme pesasse (joon. F).
D-4 Lukustusdetail
