ZENTRALEINHEIT MIT EDGE-CPU
HZS 512

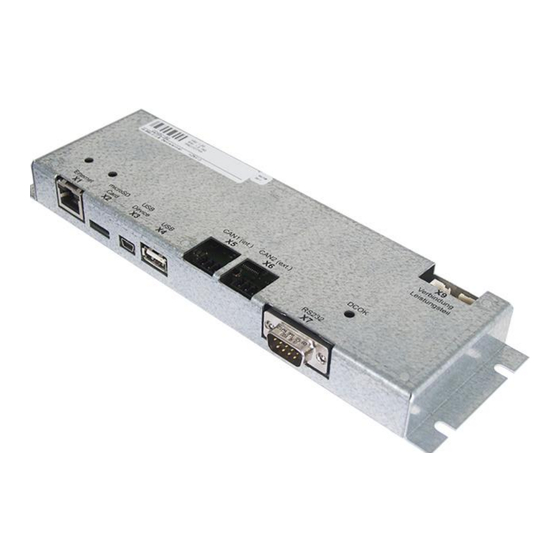

Zentraleinheit mit EDGE-CPU
HZS 512
Die Zentraleinheit HZS 512 mit EDGE-CPU führt das Steuerprogramm aus und stellt somit
den wesentlichen Teil der Heizungssteuerung dar. Es handelt sich hier um eine einfache
Baugruppe zur Steuerung von automatisierten Prozessen in einem Heizsystem. Die Zent-
raleinheit HZS 512 kommuniziert über eine CAN-Bus-Verbindung mit dem Leistungsteil.
Eine microSD-Karte dient als Speichermedium für Betriebssystem, Anwendung und An-
wendungsdaten. Für Programmupdates kann die integrierte USB-Schnittstelle verwendet
werden.

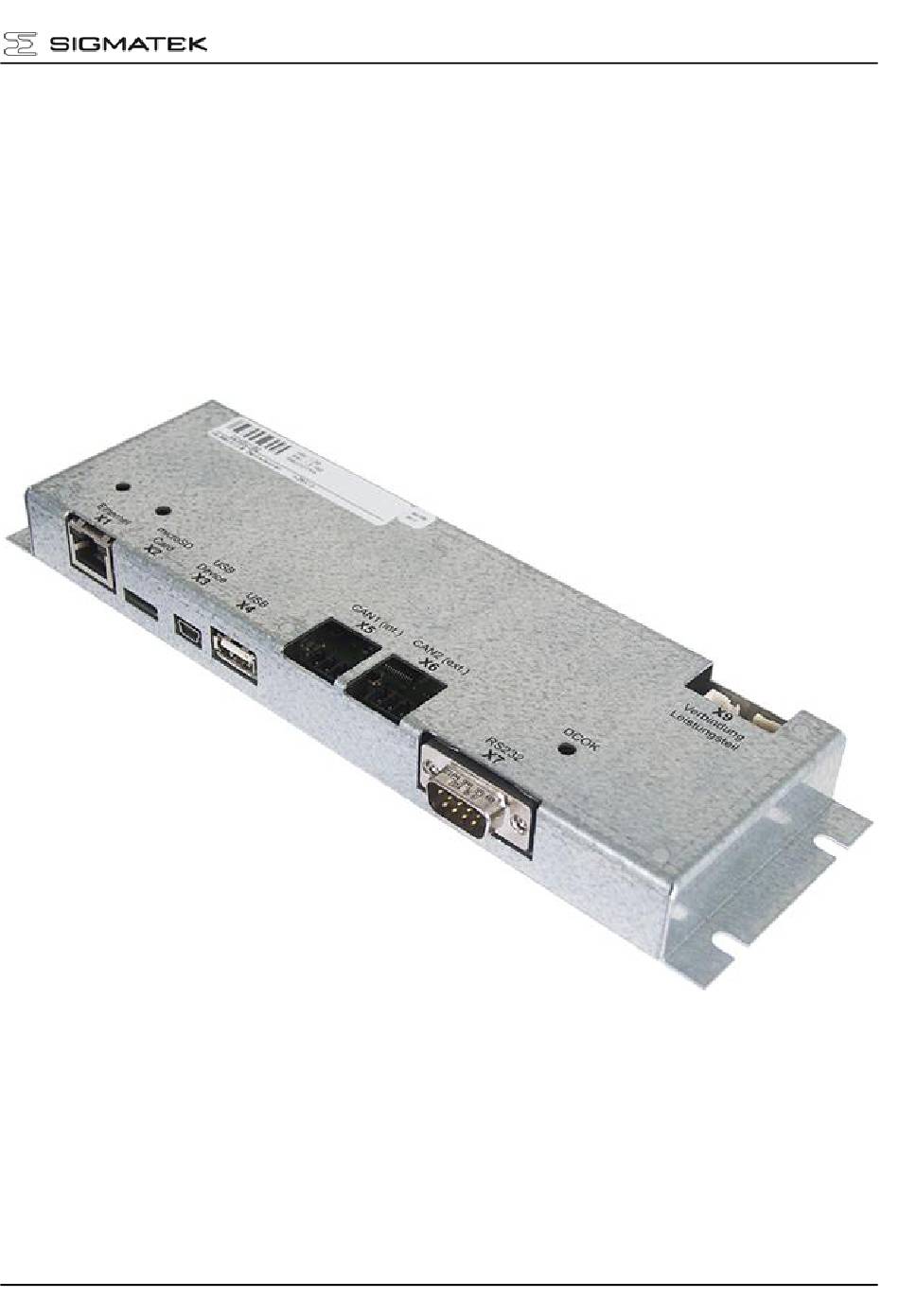

Symbolfoto
12.04.2017
Seite 1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für SIGMATEK HZS 512
Inhaltszusammenfassung für SIGMATEK HZS 512
- Seite 1 Zentraleinheit mit EDGE-CPU HZS 512 Die Zentraleinheit HZS 512 mit EDGE-CPU führt das Steuerprogramm aus und stellt somit den wesentlichen Teil der Heizungssteuerung dar. Es handelt sich hier um eine einfache Baugruppe zur Steuerung von automatisierten Prozessen in einem Heizsystem. Die Zent- raleinheit HZS 512 kommuniziert über eine CAN-Bus-Verbindung mit dem Leistungsteil.
-
Seite 2: Technische Daten
HZS 512 ZENTRALEINHEIT MIT EDGE-CPU Technische Daten Leistungsdaten Prozessoreinheit Prozessor EDGE-Technology X86-kompatibel Interner Cache 32 kByte L1 Cache 256 kByte L2 Cache Taktfrequenz des Prozessors 500 MHz BIOS Interner Programm- und 64 MByte Datenspeicher (DDR2 RAM) Interner remanenter Datenspeicher 512 kByte Internes Speichergerät... -
Seite 3: Umgebungsbedingungen
ZENTRALEINHEIT MIT EDGE-CPU HZS 512 Mechanik Material Stahlblech 1,0 mm feuerverzinkt Mechanische Abmessungen 230 mm x 67 mm x 21,8 mm (L x B x H) Umgebungsbedingungen -20 – +70 °C Lagertemperatur 0 – +60 °C Betriebstemperatur 0 – 95 %, nicht kondensierend... -
Seite 4: Mechanische Abmessungen
HZS 512 ZENTRALEINHEIT MIT EDGE-CPU Mechanische Abmessungen Seite 4 12.04.2017... -
Seite 5: Steckerbelegung
ZENTRALEINHEIT MIT EDGE-CPU HZS 512 Steckerbelegung 12.04.2017 Seite 5... - Seite 6 Belastung zu einem Realtime Runtime Error oder Runtime Error kommt. Mit einem entsprechend konfigurierten Paketfilter (Firewall oder Router) ist es jedoch möglich, ein Netzwerk mit SIGMATEK-Hardware und ein fremdes Netzwerk miteinander zu verbinden, ohne dass die oben beschriebenen Probleme auftreten.
- Seite 7 ZENTRALEINHEIT MIT EDGE-CPU HZS 512 X5: CAN-Bus 1 (intern) Funktion +24 V CAN1 A CAN1 B Soll der CAN-Bus abgeschlossen werden, so muss ein 120 Ohm-Widerstand auf dem Ste- cker X5 zwischen Pin 2 und Pin 3 angebracht sein. ACHTUNG: Der CAN-Bus darf nicht unter Spannung gesteckt werden (X5, X6)!
- Seite 8 HZS 512 ZENTRALEINHEIT MIT EDGE-CPU X9: Verbindung CPU-Platine mit Leistungsteil: 10-pol. Messerleiste Funktion CAN A CAN B 3 – 4 5 – 7 +24 V 9 – 10 Zu verwendende Steckverbinder TCP/IP: 8-pol. RJ45 USB: 4-pol. Typ A (Downstream Connector) CAN: 4-pol.
- Seite 9 Die Umstellung von Sommer- auf Winterzeit und umgekehrt erfolgt nicht automatisch! BIOS Das HZS 512 startet mit einem von SIGMATEK entwickelten BIOS, das LASAL und DOS booten kann. Zu diesem Zweck muss lediglich eine bootfähige microSD-Karte in das HZS 512 gesteckt werden.
- Seite 10 HZS 512 ZENTRALEINHEIT MIT EDGE-CPU Verdrahtungshinweise Erdung Die Zentraleinheit muss entweder großflächig durch die Montage am Heizkessel oder am vorgesehenen Erdungsanschluss geerdet werden. Es ist wichtig, eine niederohmige Er- dungsverbindung herzustellen, denn nur so kann die einwandfreie Funktion gewährleistet werden. Die Erdungsverbindung sollte mit maximalem Querschnitt erfolgen und eine mög- lichst große (elektrische) Oberfläche aufweisen.
-
Seite 11: Can-Bus Setup
ZENTRALEINHEIT MIT EDGE-CPU HZS 512 CAN-Bus Setup In diesem Abschnitt wird erläutert, wie der CAN-Bus richtig konfiguriert wird. Dazu müssen folgende Parameter eingestellt werden: Stationsnummer und Übertragungsgeschwindigkeit. CAN-Bus Stationsnummer Jede CAN-Bus Station erhält eine eigene Stationsnummer. Unter dieser Stationsnummer können die anderen Busteilnehmer von dieser Station Daten abholen und an diese Station Daten senden. -
Seite 12: Can-Bus Abschluss
Dies ist notwendig, um Übertragungsfehler durch Reflexionen auf der Leitung zu ver- hindern. Beispiel CAN-Bus 1 HZS 512 Zentraleinheit: Ist die Zentraleinheit HZS 512 eines dieser Endgeräte am CAN-Bus 1, so können Sie den Abschluss durch Anbringen eines 120R-Widerstandes zwischen CAN-A (LOW) und CAN-B (HIGH) ausführen. -
Seite 13: Einschaltverhalten
ZENTRALEINHEIT MIT EDGE-CPU HZS 512 Einschaltverhalten 12.04.2017 Seite 13... -
Seite 14: Status- Und Fehlermeldungen
HZS 512 ZENTRALEINHEIT MIT EDGE-CPU Status- und Fehlermeldungen Die Anzeige der Status- und Fehlermeldungen erfolgt im Statustest der Lasal Class Soft- ware. Eine eventuelle POINTER oder CHKSUM Meldung wird zusätzlich am Bildschirm des Terminals angezeigt. Nummer Meldung Bedeutung Ursache/Abhilfe RUN RAM Das Anwenderprogramm wird momentan im RAM ausgeführt. - Seite 15 ZENTRALEINHEIT MIT EDGE-CPU HZS 512 WATCHDOG Das Programm wurde durch die Watch- Mögliche Ursachen: doglogik abgebrochen. Interrupts vom Anwenderprogramm längere Zeit gesperrt (Befehl STI vergessen). Fehlerhafte Programmierung eines Hardware-Interrupts. Befehle INB, OUTB, INW, OUTW falsch verwendet. Prozessor defekt Abhilfe: Programmfehler beheben...
- Seite 16 HZS 512 ZENTRALEINHEIT MIT EDGE-CPU STOP Die CPU wurde durch einen Breakpoint BRKPT im Programm angehalten. CPU STOP Die CPU wurde durch die PG-Software angehalten (F6 HALT im Statustest). INT ERROR Die CPU hat einen falschen Interrupt Ursachen: ausgeführt und das Anwenderprogramm...
- Seite 17 ZENTRALEINHEIT MIT EDGE-CPU HZS 512 DIAS ERROR Beim Zugriff auf ein DIAS-Modul Mögliche Ursachen: ist ein Fehler aufgetreten. Zugriff auf ein nicht vorhande- nes DIAS-Modul. DIAS-Busfehler Abhilfe: DIAS-Bus kontrollieren Abschlusswiderstände kontrol- lieren WAIT CPU ist beschäftigt. OP PROG Betriebssystem wird pro- grammiert.
- Seite 18 FLOATING POINT ERROR Fehler während einer Gleitkom- ma-Operation. DIAS-RISC-ERROR Error vom intelligenten DIAS- Master. INTERNAL ERROR Interner Fehler, alle Applikationen Neustart, Meldung an Sigmatek gestoppt FILE ERROR Fehler während Dateioperation DEBUG ASSERTION Interner Fehler Neustart, Meldung an Sigmatek FAILED REALTIME RUNTIME...
-
Seite 19: User Defined
ZENTRALEINHEIT MIT EDGE-CPU HZS 512 SRAM-Fehler Nur Edge-CPUs Mögliche Ursachen: Es ist ein Fehler beim Initialisie- - SRam falsch konfiguriert ren, Lesen oder Schreiben der - SD-Karte falsch formatiert SRam-Daten aufgetreten. - SD-Karte entfernt Abhilfe: - Log-File auswerten (Event00.log) - Konfiguration überprüfen... - Seite 20 HZS 512 ZENTRALEINHEIT MIT EDGE-CPU C_UNKNOWN_CONSTR Betriebssystemklasse kann nicht erstellt werden, wahrscheinlich falsches Betriebssystem. C_UNKNOWN_OBJECT Hinweis unbekanntes Objekt in einem Interpreter Pro- gramm; Erstellung von mehr als einem DCC080-Objekt; C_UNKNOWN_CHNL Nummer des HW-Moduls größer als 60. C_WRONG_CONNECT Keine Verbindung zu erforderli- chen Kanälen.
- Seite 21 ZENTRALEINHEIT MIT EDGE-CPU HZS 512 LSL LOAD CONTINUE PRERUN Applikation wird gestartet. PRERESET Applikation wird beendet CONNECTION BREAK 12.04.2017 Seite 21...
-
Seite 22: Ausnahmen Applikation
HZS 512 ZENTRALEINHEIT MIT EDGE-CPU Ausnahmen Applikation SRAM und IRQ-Routinen Das Beschreiben von remanenten Daten innerhalb von Interrupt-Routinen ist nicht erlaubt und führt zum Systemabsturz. SRAM und Konsistenz der geänderten Daten Werden kurz vor dem Abschalten der Versorgungsspannung mehr als 32 verschiedene Sektoren (zu je 512 Byte) geändert, während gerade vom Anwenderprogramm Schreibvor-... - Seite 23 ZENTRALEINHEIT MIT EDGE-CPU HZS 512 Hinweis SRAM-Verhalten Aufgrund der Tatsache, dass das SRAM (remanenter Speicher) über die microSD Karte emuliert wird, gibt es zwei verschiedene Mechanismen für die Speicherung der SRAM- Daten auf der microSD Karte: 1. Zyklisches Schreiben bei geänderten Daten (Default) 2.
- Seite 24 HZS 512 ZENTRALEINHEIT MIT EDGE-CPU Seite 24 12.04.2017...
