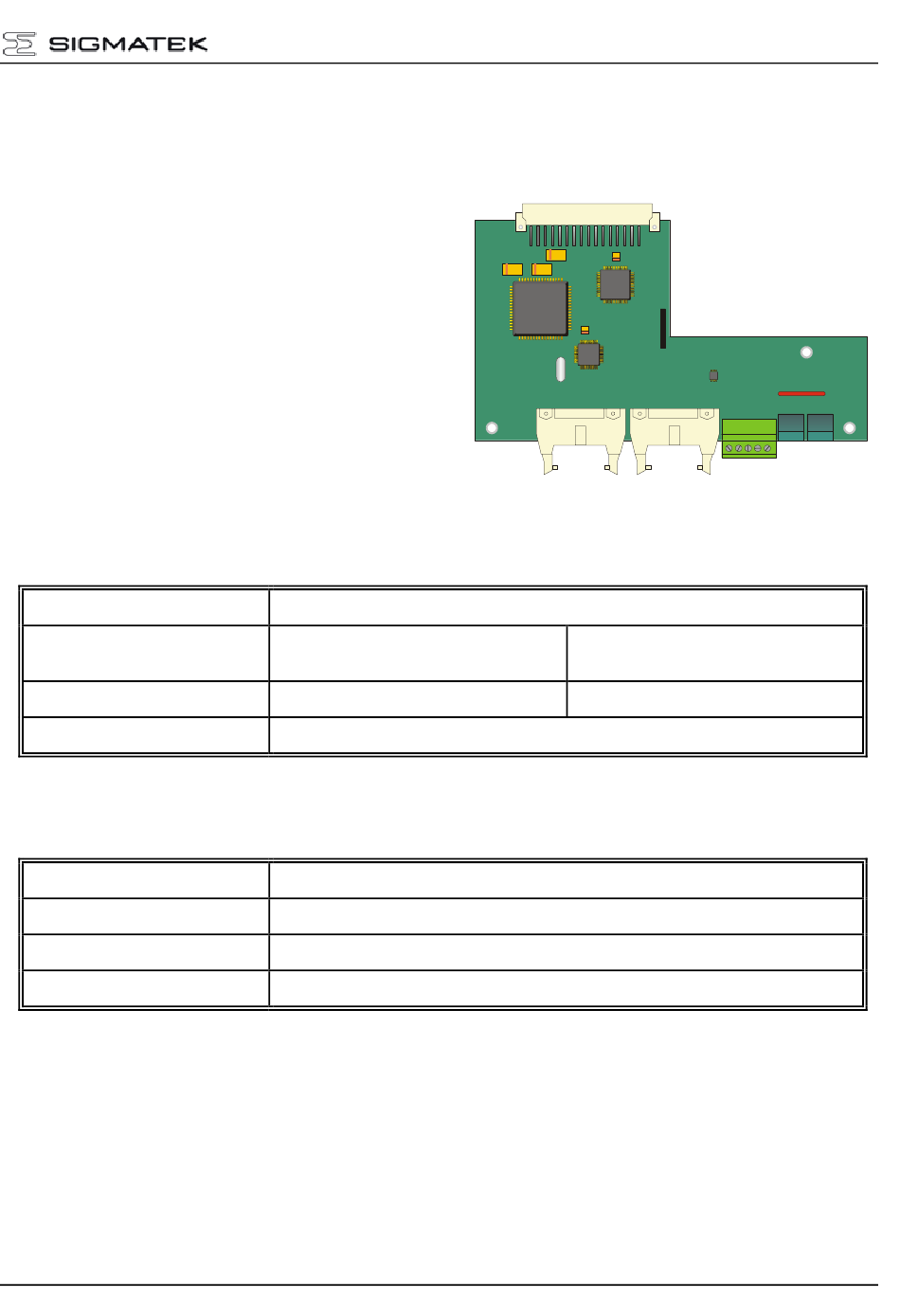

DIAS-INTERFACE FÜR SERVOVERSTÄRKER DAC 011
Diese Interfacekarte dient zur Kommunikation
zwischen einem Servoverstärker (DIAS-Drive 6xx)
und einer DIAS-Steuerung.
Die Kommunikation erfolgt über ein DUAL-
PORT-RAM.
Technische Daten
Elektrische Anforderungen
Versorgungsspannung
Stromaufnahme
Versorgungsspannung
DIAS-Bus elektrisch
Kennung
Sonstiges
Artikelnummer
Softwaremakro
Hardwareversion
Normung
17.02.2009
DIAS-INTERFACE
+5 V DC typisch (wird vom Umrichter zur Verfügung gestellt)
typisch 100 mA
2 x 14-pol. Messerl.
Sigmatek Achsmakro
UL (E247993)
maximal 130 mA
1 x 5-pol. Phoenix
16# 87
05-059-011
1.x
DAC 011
a
Seite 1
Inhaltsverzeichnis
loading

Verwandte Anleitungen für SIGMATEK DAC 011

Inhaltszusammenfassung für SIGMATEK DAC 011

  • Seite 1 DIAS-INTERFACE DAC 011 DIAS-INTERFACE FÜR SERVOVERSTÄRKER DAC 011 Diese Interfacekarte dient zur Kommunikation zwischen einem Servoverstärker (DIAS-Drive 6xx) und einer DIAS-Steuerung. Die Kommunikation erfolgt über ein DUAL- PORT-RAM. Technische Daten Elektrische Anforderungen Versorgungsspannung +5 V DC typisch (wird vom Umrichter zur Verfügung gestellt)

  • Seite 2: Umgebungsbedingungen

    DAC 011 DIAS-INTERFACE Umgebungsbedingungen Lagertemperatur -20 – +85 °C Betriebstemperatur 0 – +60 °C Luftfeuchtigkeit 0 – 95 %, nicht kondensierend EMV-Festigkeit Nach EN 61000-6-2 (Industriebereich) Schockfestigkeit EN 60068-2-27 150 m/s² Seite 2 17.02.2009...

  • Seite 3: Mechanische Abmessungen

    DIAS-INTERFACE DAC 011 Mechanische Abmessungen 17.02.2009 Seite 3...

  • Seite 4: Anschlussbelegung

    DAC 011 DIAS-INTERFACE Anschlussbelegung 1 x Phoenix-Stecker für DIAS-Bus elektrisch (Möglichkeit für Busabschluss) Pin 1 Funktion MBUS+ MBUS- SBUS+ SBUS- 2 x 14-pol. Messerleiste (90 Grad) mit Verriegelungen Funktion MBUS+ MBUS- SBUS+ SBUS- 8...13 not used Der Anschluss an den Frequenzumrichter erfolgt über eine 48-pol. gew. VG-Leiste...

  • Seite 5: Funktion

    DIAS-INTERFACE DAC 011 Adressierung Adresse Zugriff Funktion 16#00..READ/ BYTE 128 Byte Speicherbank DUAL-PORT-RAM ..16# 7F WRITE Umschalten der Speicherbänke 0 – 7 mit Bit0..Bit2 16#80 WRITE BYTE (Bit 3 – Bit 7 nicht benutzt) 2#000 Speicherbank 0 (128 Byte)
  • Seite 6 DAC 011 DIAS-INTERFACE Speicherorganisation DUAL PORT RAM 16#077F Set IRQ 16#077E 128 Byte Speicherbank 7 16#0700 16#0300 16#027F 128 Byte Speicherbank 2 16#0200 16#017F 128 Byte Speicherbank 1 16#0100 16#007F 128 Byte Speicherbank 0 16#0000 Seite 6 17.02.2009...
  • Seite 7 DIAS-INTERFACE DAC 011 Busabschluss Wenn das Interface als Endgerät verwendet wird, muss am 5-poligen Phoenix-Stecker ein Busabschluss erfolgen. Dazu werden zwei geeignete Abschlusswiderstände mitgeliefert, die bereits eingesetzt sind (siehe nachfolgende Zeichnung): Ω 100 Ω Ω 100 Ω Wird das Interface nicht als Endgerät verwendet, sind die Busabschlusswiderstände zu entfernen.
  • Seite 8 DAC 011 DIAS-INTERFACE Seite 8 17.02.2009...
