- Seite 1 HZS 5210 Heizungssteuerung Erstellungsdatum: 09.07.2013 Versionsdatum: 09.07.2013 Artikelnummer: 06-895-5210-D...
- Seite 2 Verfahren) ohne ausdrückliche Genehmigung reproduziert oder unter Verwendung elektronischer Syste- me verarbeitet, vervielfältigt oder verbreitet werden. Inhaltliche Änderungen behalten wir uns ohne Ankündigung vor. Die SIGMATEK GmbH & Co KG haftet nicht für technische oder drucktechnische Fehler in diesem Handbuch und übernimmt keine Haftung für Schäden, die auf...
-
Seite 3: Heizungssteuerung
HEIZUNGSSTEUERUNG HZS 5210 Heizungssteuerung HZS 5210 09.07.2013 Seite 1... -
Seite 4: Systembeschreibung

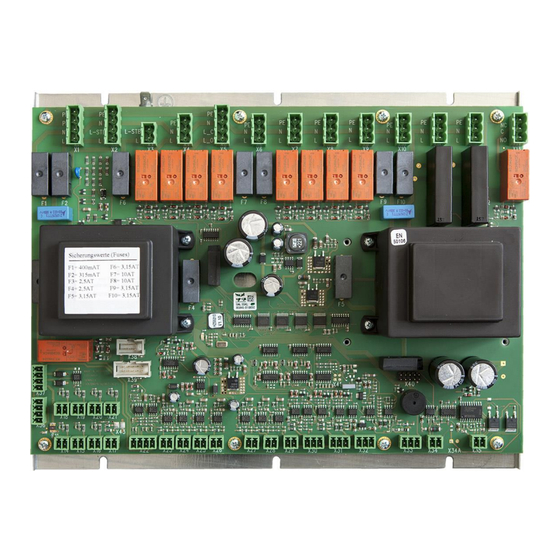

HEIZUNGSSTEUERUNG Systembeschreibung Dieses Heizsystem ist modular aufgebaut. Das Leistungsteil HZS 5210 ist ein Modul für den Dualkessel. Es kommuniziert mit dem CPU-Modul und führt die übermittelten Befehle aus. Es handelt sich hier um eine einfache Baugruppe zur Steuerung von automatisierten Pro- zessen in einem Heizsystem. -
Seite 5: Inhaltsverzeichnis
HEIZUNGSSTEUERUNG HZS 5210 Inhalt Heizungssteuerung ................. 1 Systembeschreibung .............. 2 Ausführung ................6 Technische Daten ..............8 Leistungsdaten Controller ............8 Versorgung ..................8 Spezifikation +24 V-Versorgung für das Bedienteil/CPU ..8 Spezifikation +24 V-Versorgung für Sensoren und Initiatoren ..................9 Klemmenanforderungen .............. - Seite 6 HZS 5210 HEIZUNGSSTEUERUNG 3.15 Spezifikation des analogen Eingangs-Impulsgeber ....17 3.16 Spezifikation der digitalen Eingänge DI1 - 8 ......17 3.17 Spezifikation des analogen Ausgangs AO 1 - 3: (0 bis 10 V) . 18 3.18 Mechanik ..................18 3.19 Sonstiges ..................
- Seite 7 Sicherungswerte ................. 40 13 Portbelegung AT90CAN32 ............ 42 14 Adressierung ................. 43 15 I/O-Ports ................. 44 16 Modulkennungen HZS 5210: Atmel AVR AT90CAN32 (internes FLASH) ..............46 17 Abgleichdaten HZS 5210: Atmel AVR AT90CAN32 (internes FLASH) ................... 47 09.07.2013 Seite 5...
-
Seite 8: Ausführung
HZS 5210 HEIZUNGSSTEUERUNG Ausführung Versorgung Steuereinheit 230 V AC (50 oder 60 Hz/4 Pole) Versorgung Erweiterungsmodul Erweiterungsmodul 230 V AC (50 oder 60 Hz/4 Pole) Digitaler Eingang Sicherheitstemperaturbereich (230 V AC/2 Pole) Potentialfreier Relais: Relaisausgang mit Potentialfreien Kontakt (max. - Seite 9 HEIZUNGSSTEUERUNG HZS 5210 Analoge Eingänge Bezeichnung Fühler Bereich Auflösung Genauigkeit Stecker- pole -25 … +120 °C Heizungskessel PT1000 0,2 °C ±1,3 °C 2 Pole -25 … +500 °C Abluft PT1000 0,2 °C ±2,0 °C 2 Pole -25 … +120 °C...
-
Seite 10: Technische Daten
HZS 5210 HEIZUNGSSTEUERUNG Technische Daten Leistungsdaten Controller Controller AT90CAN32 Taktfrequenz des Controllers 16,0 MHz Befehlausführungszeit ca. 70 ns Schnittstellen 1x CAN Interner Programmspeicher 32 Kbyte (Flash) Interne Daten bzw. Program- 1 Kbyte (Flash) merhaltung (internes EEPROM) Benötigt keine Batteriepufferung! Versorgung Versorgungsspannung für... -
Seite 11: Spezifikation +24 V-Versorgung Für Sensoren Und Initiatoren
HEIZUNGSSTEUERUNG HZS 5210 Spezifikation +24 V-Versorgung für Sensoren und Initiatoren Minimal zur Verfügung stehender Strom für minimal 250 mA bei +24 V DC externe Verbraucher (Erweiterungsmodule, Sensoren, ...) Anschlussstecker X14, X15, X16, X17, X18, X19, X20, X21 Klemmenanforderungen Anschlusstechnik Anschlussklemmen sind nicht im Lieferumfang enthalten! -
Seite 12: Technische Daten Relais Rt314024
HZS 5210 HEIZUNGSSTEUERUNG Technische Daten Relais RT314024 1 pole 12 / 16 A, 1 CO or 1 NO contact DC- or AC-coil Sensitive coil 400 mW 5 kV / 10 mm coil-contact, reinforced insulation Ambient temperature 85 °C (DC-coil) WG version: Product in accordance to IEC60335-1... -
Seite 13: Spezifikation Der Digitalen Ausgänge Ro1-8: Relaisausgänge - 230 V Ac / 0,1 A / 2,2 A / 6,3 A
HEIZUNGSSTEUERUNG HZS 5210 Spezifikation der digitalen Ausgänge RO1-8: Relaisausgänge – 230 V AC / 0,1 A / 2,2 A / 6,3 A Anzahl Relaisart Schließer Relais RT314024 Schaltbereich 16,8-30 V DC Schaltstrom typisch 11 mA bei +24 V Schaltzeit ca. 10 ms... -
Seite 14: Spezifikation Der Digitalen Triacausgänge (Phasenanschnittsteuerung)
HZS 5210 HEIZUNGSSTEUERUNG Spezifikation der digitalen Triacausgänge (Phasenanschnittsteuerung) Anzahl der Triacausgänge Betriebsart Phasenanschnittsteuerung Solid State Relais Celduc SKA20421 Schaltbereich 3-30 V Schaltstrom typisch 3 mA bei +5 V ≤ 0,1 ms Schaltzeit Schaltleistung 230 V/5,0 A bei 0 °C Umgebungstemperatur 230 V/4,0 A bei 30 °C Umgebungstemperatur... -
Seite 15: Technische Daten Solid State Relais Ska20421
HEIZUNGSSTEUERUNG HZS 5210 3.10 Technische Daten Solid State Relais SKA20421 09.07.2013 Seite 13... -
Seite 16: Spezifikation Der Digitalen Ausgänge 24 V Dc
HZS 5210 HEIZUNGSSTEUERUNG 3.11 Spezifikation der digitalen Ausgänge 24 V DC Anzahl Schaltmethode H-Brücke +24 V +24 V-schaltend Schaltzeit 10 ms 10 ms Max. Laststrom 0,8 A 0,2 A Absicherung T3,15 A T2,5 A Kurzschlussfest Anschlussstecker 2-polig, RM3,5 2-polig, RM3,5... -
Seite 17: Spezifikation Der Analogen Eingänge Ai1-6: Pt1000 (-25 °C Bis +500 °C)
HEIZUNGSSTEUERUNG HZS 5210 3.12 Spezifikation der analogen Eingänge AI1-6: PT1000 (-25 °C bis +500 °C) Anzahl der Kanäle Fühler-Typ PT1000 PT1000 -25 … 120 ° C -25 … 500 °C Messbereich 901-1460 Ω 901-2809 Ω Fühlerbereich -250 … +1200 -250 … +5000 Messwert AUFLÖSUNG... -
Seite 18: Spezifikation Der Analogen Eingangs-Lambdasonde
HZS 5210 HEIZUNGSSTEUERUNG 3.13 Spezifikation der analogen Eingangs-Lambdasonde Sondentyp OZA685-WW1 12 V AC – vom Controller geschaltet Versorgung-Heizung Heizstrom bei 12 V DC-Versorgung ca. 0,55 A -50 … +150 mV Max. Messbereich Analogspannung der Lambdasonde > 1 MΩ Eingangswiderstand Analogeingang Fühlerbrucherkennung... -
Seite 19: Spezifikation Des Analogen Eingangs-Impulsgeber
HEIZUNGSSTEUERUNG HZS 5210 3.15 Spezifikation des analogen Eingangs-Impulsgeber SG 2 Versorgungsspannung +22 V Eingangssignal GND-schaltend Eingangsfrequenz maximal 600 Hz Signalbewertung Zählerauflösung 8-bit Eingangstrom 5 mA Eingangsverzögerung 0,1 ms Verwendung D0–D7: Hallsensor 3.16 Spezifikation der digitalen Eingänge DI1 - 8 Eingangsspannung... -
Seite 20: Spezifikation Des Analogen Ausgangs Ao 1 - 3: (0 Bis 10 V)
HZS 5210 HEIZUNGSSTEUERUNG 3.17 Spezifikation des analogen Ausgangs AO 1 - 3: (0 bis 10 V) Anzahl der Kanäle Ausgabebereich 0-10 V Ausgabewert 0-10000 Auflösung 2,5 mV Messgenauigkeit ±100 mV Ausgangsstrom maximal 10 mA Anschlussstecker 3-polig, RM 3,5 Verwendung AO1: X31... -
Seite 21: Mechanische Abmessungen
HEIZUNGSSTEUERUNG HZS 5210 Mechanische Abmessungen Mechanische Befestigung 09.07.2013 Seite 19... -
Seite 22: Blockschaltbild
HZS 5210 HEIZUNGSSTEUERUNG Blockschaltbild Seite 20 09.07.2013... -
Seite 23: Steckeranordnung
HEIZUNGSSTEUERUNG HZS 5210 Steckeranordnung 09.07.2013 Seite 21... -
Seite 24: Anschlüsse
HZS 5210 HEIZUNGSSTEUERUNG Anschlüsse Alle Stecker sind am Rand des Leistungsteils angeordnet. Es ist darauf zu achten, dass die Anschlusskabel bzw. die Anschlussverdrahtung mit einer Zugentlastung versehen werden. Beim Anschluss der Steuerung ist darauf zu achten, dass die Anschlussklemmen in die... -
Seite 25: Steckerbelegung
HEIZUNGSSTEUERUNG HZS 5210 Steckerbelegung X1 – 230 V AC-Netzzuleitung – Phönix RM 5,08 4-poliger Federkraftsteckverbinder Signal Funktion Phase Nullleiter Schutzleiter Schutzleiter Kesselgehäuse X2 – 230 V AC-Ausgang für Erweiterungsmodul – Phönix RM 5,08 4-poliger Federkraftsteckverbinder Signal Funktion Phase L-STB Phase über STB geschalten... - Seite 26 HZS 5210 HEIZUNGSSTEUERUNG X5 – 230 V AC-Relaisausgang: (Mischer AUF /ZU) – Phönix RM 5,08 4-poliger Federkraftsteckverbinder Signal Funktion AUF (nicht über STB geschaltet) ZU (nicht über STB geschaltet) Nullleiter Schutzleiter X6 – 230 V AC-Relaisausgang: (Zündung) – Phönix RM 5,08...
- Seite 27 HEIZUNGSSTEUERUNG HZS 5210 X9 – 230 V AC-Relaisausgang: (Pellet Zulieferer) – Phönix RM 5,08 3-poliger Federkraftsteckverbinder Signal Funktion Relaisausgang – über STB geschaltet Nullleiter Schutzleiter X10 – 230 V AC-Relaisausgang: (Reserve) – Phönix RM 5,08 3-poliger Federkraftsteckverbinder Signal Funktion Relaisausgang – über STB geschaltet...
- Seite 28 HZS 5210 HEIZUNGSSTEUERUNG X13– Relaisausgang mit potentialfreiem Kontakt:– Phönix RM 5,08 3-poliger Federkraftsteckverbinder Signal Funktion Öffner Wurzel Schließer X14 – digitaler Eingang – Phönix RM 3,5 2-poliger Federkraftsteckverbinder Signal Funktion +24 V3 Versorgung +24 V DC digitale Eingänge Digitaler Eingang 1 X15 –...
- Seite 29 HEIZUNGSSTEUERUNG HZS 5210 X18 – digitaler Eingang (Reserve) – Phönix RM 3,5 2-poliger Federkraftsteckverbinder Signal Funktion +24 V3 Versorgung +24 V DC digitale Eingänge Digitaler Eingang 5: Reserve X19 – digitaler Eingang (Reserve) – Phönix RM 3,5 2-poliger Federkraftsteckverbinder Signal...
- Seite 30 HZS 5210 HEIZUNGSSTEUERUNG X23 – Temperatureingang PT1000 (Heizungskessel) – Phönix RM 3,5 2-poliger Federkraftsteckverbinder Signal Funktion Analoger Eingang 1 (-25 … 120 °C) AGND AGND X24 – Temperatureingang PT1000 (Abluft) – Phönix RM 3,5 2-poliger Federkraftsteckverbinder Signal Funktion Analoger Eingang 2 (-25 … 500 °C)
- Seite 31 HEIZUNGSSTEUERUNG HZS 5210 X28 – Temperatureingang PT1000 (Reserve) – Phönix RM 3,5 2-poliger Federkraftsteckverbinder Signal Funktion Analoger Eingang 6 (-25 … 120 °C) AGND AGND X29 – Photozelle – Phönix RM 3,5 2-poliger Federkraftsteckverbinder Signal Funktion 10VREF_LD_LDS 10 V Referenzspannung Analoger Eingang 7 X30 –...
- Seite 32 HZS 5210 HEIZUNGSSTEUERUNG X33 – Impulsgeber – Phönix RM 3,5 3-poliger Federkraftsteckverbinder Signal Funktion +22 V1 Versorgung +22 V DC Analoger Eingang AI Ground X34 – Digitaler Ausgang (Elektromagnetschloss )– Phönix RM 3,5 2-poliger Federkraftsteckverbinder Signal Funktion Digitaler Ausgang Ground X35 –...
- Seite 33 HEIZUNGSSTEUERUNG HZS 5210 X37 – CAN-Schnittstelle – Phönix RM 3,5 4-pol. Federkraftsteckverbinder Signal Funktion +24V1 24V1-Versorgung CAN_A Busleitung CAN_A CAN_B Busleitung CAN_B Ground X38 – Programmiereingang für Controller: Stiftleiste RM 2,54 6-poliger Steckverbinder Signal Funktion Datenausgang +5 V +5 V-Versorgung...
-
Seite 34: X41 - Messpunkte Auf Der Leiterplatte
HZS 5210 HEIZUNGSSTEUERUNG X40 – Stecker für interne Spannungsprüfungen Zwecke – Stiftleiste RM 2,54 10-poliger Steckverbinder Signal Funktion Ground 24V2 24V2-Versorgung +15 V +15 V-Versorgung +5 V +5 V-Versorgung 10VREF 10V-Referenzspannung -15 V -15 V-Versorgung n.c. n.c. 24V1 24V1-Versorgung AGND... -
Seite 35: Status Led
HEIZUNGSSTEUERUNG HZS 5210 Status LED LED-Status Bedeutung LED blinkt schnell (5 Hz) Controller läuft, CAN-Bus-Kommunikation zur CPU aktiv. LED blinkt langsam (1 HZ) Controller läuft, CAN-Bus-Kommunikation zur CPU nicht aktiv. LED aus Controller läuft nicht, keine Versorgung. 09.07.2013 Seite 33... -
Seite 36: Stb-Abschaltung (Sicherheitstemperaturbegrenzer)
HZS 5210 HEIZUNGSSTEUERUNG STB-Abschaltung (Sicherheitstemperaturbegrenzer) Die STB-Abschaltung muss extern verdrahtet werden! Spricht die STB-Abschaltung an, dann werden folgende 230 V AC-Ausgänge des Leistungsteils nicht mehr versorgt: X6: 230 V AC-Relaisausgang (Zündung) X7: 230 V AC-Relaisausgang (Turbine) X8: 230 V AC-Relaisausgang (Wärmetauscherreinigung) ... -
Seite 37: Anschluss Erdung
HEIZUNGSSTEUERUNG HZS 5210 Anschluss Erdung Der Erdungskontakt am Montageblech ist mit dem Heizkessel leitend zu verbinden. 09.07.2013 Seite 35... -
Seite 38: Can-Bus-Abschluss
HZS 5210 HEIZUNGSSTEUERUNG 10 CAN-Bus-Abschluss An den beiden Endgeräten in einem CAN-Bus-System muss ein Leitungsabschluss erfol- gen. Dies ist notwendig, um Übertragungsfehler durch Reflexionen auf der Leitung zu ver- hindern. Gerät 1 Gerät 2 HZS 5210 HZS 555 Abschluss mittels... -
Seite 39: Verdrahtungshinweise
HEIZUNGSSTEUERUNG HZS 5210 11 Verdrahtungshinweise Die von den analogen Eingängen erfassbaren Signale sind im Vergleich zu den digitalen Signalen sehr klein. Um eine einwandfreie Funktion zu gewährleisten, ist eine sorgfältige Leitungsführung unbedingt einzuhalten: Die Verbindungsleitungen zu den Analogsignalquellen müssen so kurz wie möglich und unter Vermeidung von Parallelführung zu digitalen Signalleitungen verdrahtet werden. -
Seite 40: Verdrahtungshinweise Analoger Eingang
HZS 5210 HEIZUNGSSTEUERUNG 11.3 Verdrahtungshinweise analoger Eingang Die vom analogen Eingang erfassbaren Signale sind im Vergleich zu den digitalen Signalen sehr klein. Um die einwandfreie Funktion zu gewährleisten, ist eine sorgfältige Leitungsfüh- rung unbedingt einzuhalten. Die Verbindungsleitungen zu den Analogsignalquellen müssen so kurz wie möglich und unter Vermeidung von Parallelführung zu digitalen Signalleitungen oder Wechselstromlei-... -
Seite 41: Sicherungen
HEIZUNGSSTEUERUNG HZS 5210 12 Sicherungen Ein Sicherungswechsel darf nur bei abgesteckter 230 V AC-Versorgung von geschul- tem Fachpersonal erfolgen! Es sind die jeweils gültigen Sicherheitsbestimmungen und Vorschriften zu beachten! Das Netzteil für die Versorgung der Elektronik, sowie alle 230 V AC-Stromkreise sind durch Feinsicherungen geschützt. -
Seite 42: Sicherungswerte
HZS 5210 HEIZUNGSSTEUERUNG 12.1 Sicherungswerte Sicherung Wert Belegung 400 mAT Absicherung für die Primärseite des Versorgungstrafos T2 (230 V AC/56 VA/12 V/20 VA/18 V/36 VA) 315 mAT Absicherung für die Primärseite des Versorgungstrafos T1 (230 V AC/60 VA) bzw. T3 (230 V AC/47 VA) Absicherung der 12 V AC –Versorgung der Lambdasondenheizung... - Seite 43 0,35 A 60 °C 0,30 A Diese PTC-Sicherungen sind wartungsfrei und dürfen nur von Sigmatek ausgetauscht wer- den! Die PTC-Sicherung bleibt solange hochohmig, wie Überstrom anliegt. Die PTC-Sicherung schützt hierdurch kontinuierlich, bis der Fehler beseitigt bzw. der Strom abgeschaltet wird.
-
Seite 44: Portbelegung At90Can32
HZS 5210 HEIZUNGSSTEUERUNG 13 Portbelegung AT90CAN32 Port Signal Funktionsbeschreibung Datenbus Datenbus Datenbus Datenbus Datenbus Datenbus Datenbus Datenbus RAMPE_START Rampenstart Output Clock Output MOT_HS_L Motor_Highside_Linkslauf Output Input MOT_HS_R Motor_Highside_Rechtslauf Output BUZZER Buzzer Output MOT_LS_L Motor_Lowside_Linkslauf Output MOT_LS_R Motor_Lowside_Rechtslauf Output Status-LED Adressbus... -
Seite 45: Adressierung
HEIZUNGSSTEUERUNG HZS 5210 Output N.C. Not Connected Output N.C. Not Connected N.C. Not Connected Input N.C. Not Connected Input TCK für JTAG-Schnittstelle Input TMS für JTAG-Schnittstelle Output TDO für JTAG-Schnittstelle Input TDI für JTAG-Schnittstelle Output Write-Signal Output Read-Signal N.C. Not Connected Input N.C. -
Seite 46: O-Ports
HZS 5210 HEIZUNGSSTEUERUNG 15 I/O-Ports Port/Bit Signal Funktionsbeschreibung: Digitale Eingänge lesen DI1-8 IN-PORT1-0 Input Digitaler Eingang 1: DI1, aktiv = log.1 IN-PORT1-1 Input Digitaler Eingang 2: DI2 Reserve, aktiv = log.1 IN-PORT1-2 Input Digitaler Eingang 3: DI3 Reserve, aktiv = log.1... - Seite 47 HEIZUNGSSTEUERUNG HZS 5210 Port/Bit Signal Funktionsbeschreibung: Digitale Ausgänge RO9-RO11, PWR-SOND, TO1 schreiben Digitaler Ausgang 1: Phasenanschnitt_Reserve OUT-PORT3-0 Output Digitaler Ausgang 2: Mischer AUF OUT-PORT3-1 Output RO10 Digitaler Ausgang 3: Mischer ZU OUT-PORT3-2 Output RO11 Digitaler Ausgang 4: 12 V-Versorgung_Lambdasonde OUT-PORT3-3...
-
Seite 48: Modulkennungen Hzs 5210: Atmel Avr At90Can32 (Internes Flash)
HZS 5210 HEIZUNGSSTEUERUNG 16 Modulkennungen HZS 5210: Atmel AVR AT90CAN32 (internes FLASH) (Kennungen sind an die C-DIAS-Kennungen angelehnt und werden unter C-DIAS verwaltet) Adresse Daten Beschreibung Organisation der Daten in Byte Checksumme von C-DIAS-Kopf (Adressen 1 bis 5) = 5 Byte... -
Seite 49: Abgleichdaten Hzs 5210: Atmel Avr At90Can32 (Internes Flash)
HEIZUNGSSTEUERUNG HZS 5210 17 Abgleichdaten HZS 5210: Atmel AVR AT90CAN32 (internes FLASH) Adres- Daten Beschreibung Organisation der Daten in Word $xxxx Checksumme von Kopf (2 Word) + Länge der Nutzdaten (70 Word) = 72 Word 12345 Kennung Länge der Nutzdaten in Word Variante 209 = HZS5210 = Heizungssteuerung für Dualkessel... - Seite 50 HZS 5210 HEIZUNGSSTEUERUNG AI6 Offset – PT1000 –25 … +120 °C (901,92-1460,68 Ω) -1182 20000 AI6 Multiplikator 16502 AI6 Divisor AI7 Offset – Photozelle 0-220 uA -1549 2200 AI7 Multiplikator 16581 AI7 Divisor AI8 Offset Lambdasonde ±100 mV -14430...
- Seite 51 HEIZUNGSSTEUERUNG HZS 5210 Berechnung eines eingelesenen Analogwertes AI1 (PT1000 / -25 °C bis 120 °C) Beispiel: AI1(PT1000) Offset -1182 d Gain Multiplikator 20000 d (Auflösung fix) Gain Divisor 16502 d Normierter WERT (gelesener Analogeingangswert + Offset) * Gain Multiplika- tor/Gain Divisor Beispiel: (Anzeige) Wert für -25 °C: [ -1182 + (-1182)] x 20000/16502 = 00000 (*)
-
Seite 52: Änderungen Der Dokumentation
HZS 5210 HEIZUNGSSTEUERUNG Änderungen der Dokumentation Änderungs- Betroffene Seite(n) Kapitel Vermerk datum Seite 50 09.07.2013...
