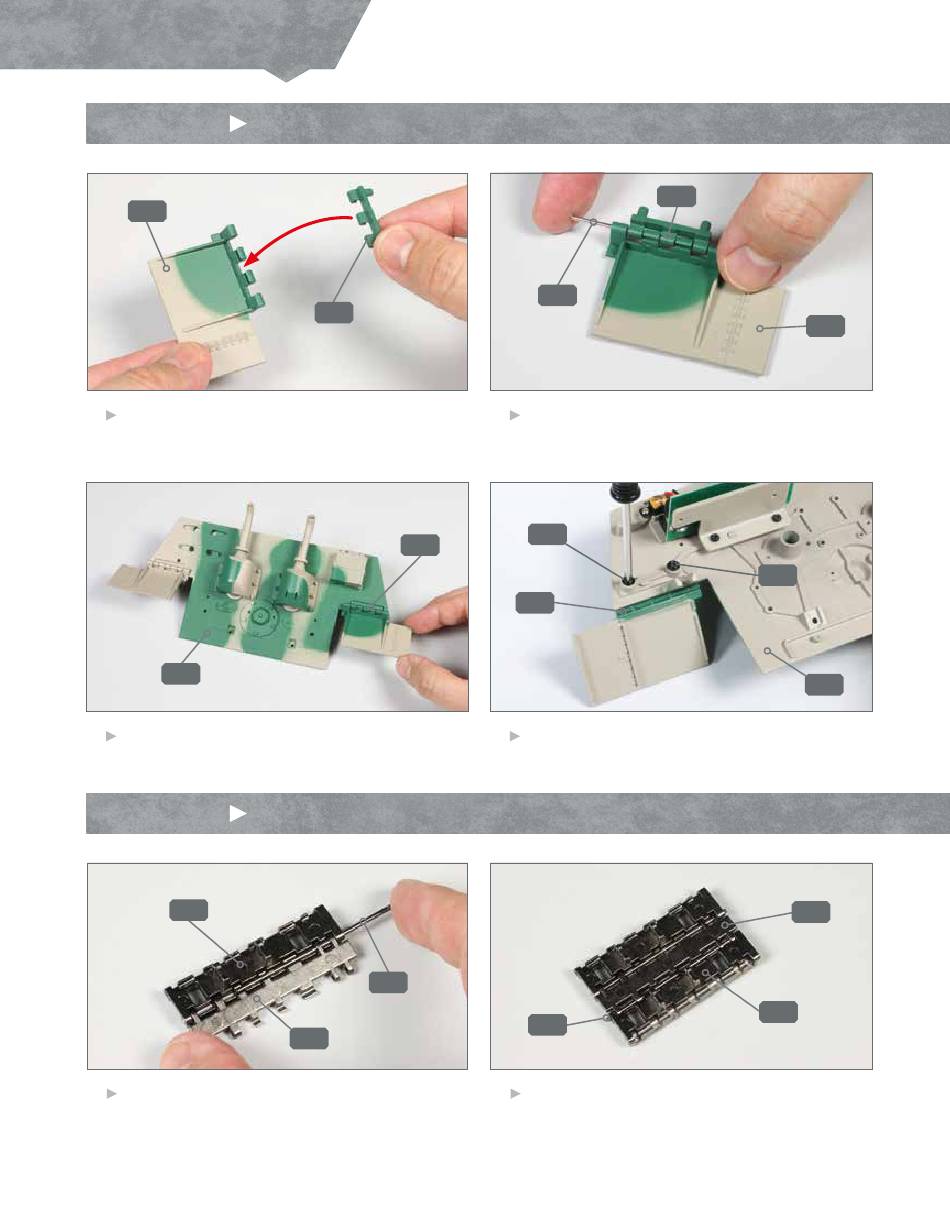

SCHRITT 1
Montage des Kettenschutzes
38A
1
Fügen Sie den rechten hinteren Kettenschutz 38A und
das Scharnier 38B zusammen, wie angedeutet.
34A
3
Platzieren Sie das Scharnier 38B in der Vertiefung am
rechten Ende der Rückwand 34A, wie abgebildet.
SCHRITT 2
Kettenglieder für die erste Laufkette
38D
1
Fügen Sie jeweils ein Kettenglied 38D und 38E
zusammen und sichern Sie die beiden mit einem
Verbindungsstift 38F.
4
38B
38B
38F
38E
38B
38C
2
Verbinden Sie das Scharnier 38B mit dem Ketten-
schutz 38A, indem Sie den Scharnierstift 38C durch
die Führungen beider Teile schieben, wie abgebildet.
OM
38B
4
Halten Sie das Scharnier 38B in Position, während Sie
die Baugruppe umdrehen. Fixieren Sie das Scharnier
mit zwei Schrauben OM an der Rückwand 34A.
38F
2
Fügen Sie auf der freien Seite vom Kettenglied 38E ein
weiteres Kettenglied 38D ein und verbinden Sie die
beiden mit einem Stift 38F.
38A
OM
OM
34A
38E
38D
