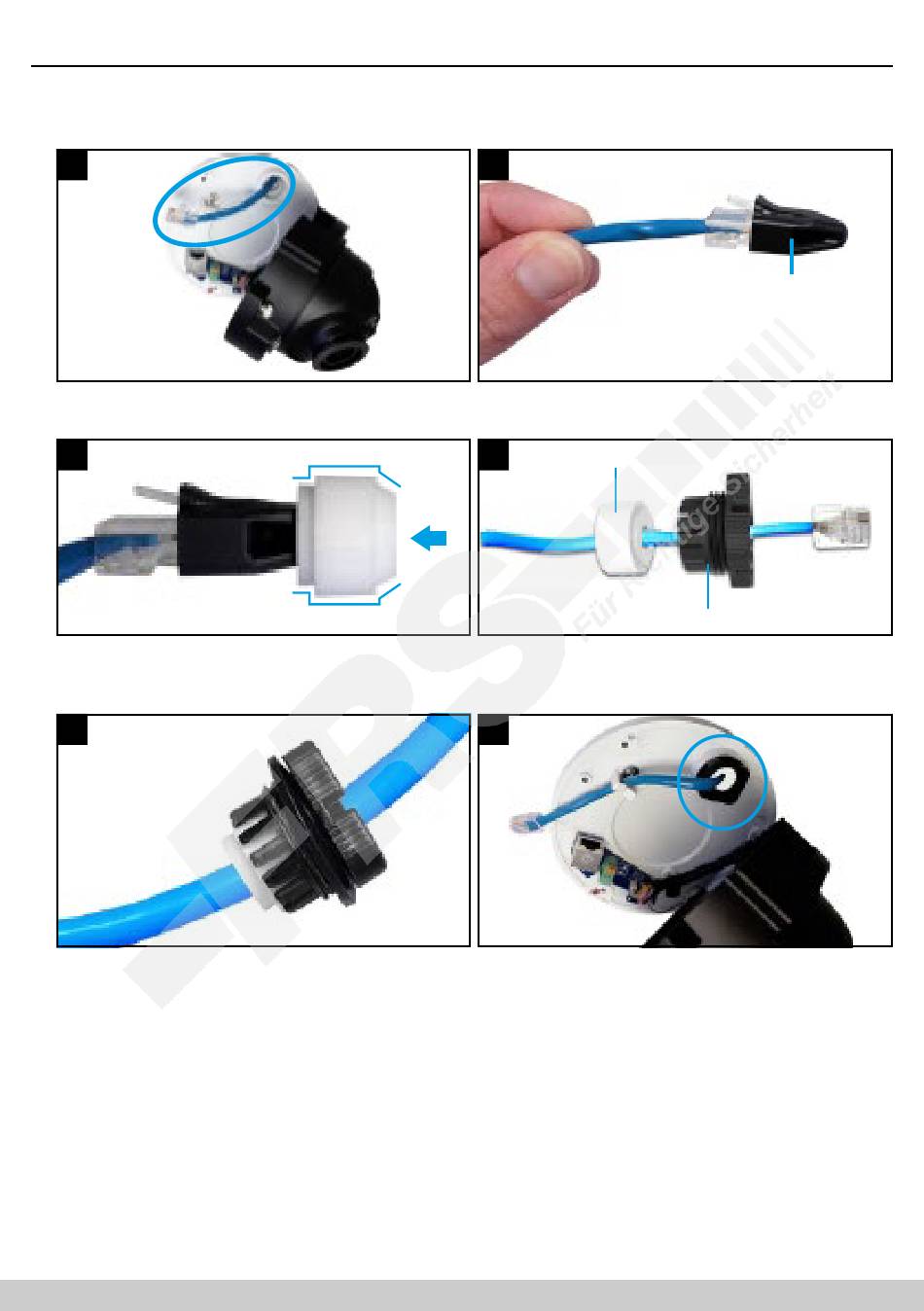

3.3. Bereits verlegtes Anschlusskabel

1
Ziehen Sie das Kabel durch die Kabelzufuhr in die
Kamera heinein.
3
Kabel mit der Kabeleinführ-Hilfe durch die Dichtung
pressen. Achten Sie darauf, die Dichtung richtig
herum zu verwenden.
5
Ziehen Sie die schwarze Verschraubung auf die
Dichtung und pressen Sie die weiße Dichtung
wieder in die schwarze Verschraubung hinein.
Druckfehler, Irrtümer und technische Änderungen vorbehalten.
3. Montage und Verkabelung
2
Setzen Sie die Kabeleinführ-Hilfe
Anschlussstecker.
4
Dichtung
Verschraubung
Führen Sie die Verkabelung anschließend auch
durch auch durch die Verschraubung.
6
Ziehen Sie die schwarze Verschraubung fest an.
www.milesight.de
(Fortsetzung)
Kabeleinführ-
Hilfe
auf die
