4. Die CompactFlash wird an der Plastikfahne gegriffen und flach aus dem Slot herausgezogen.

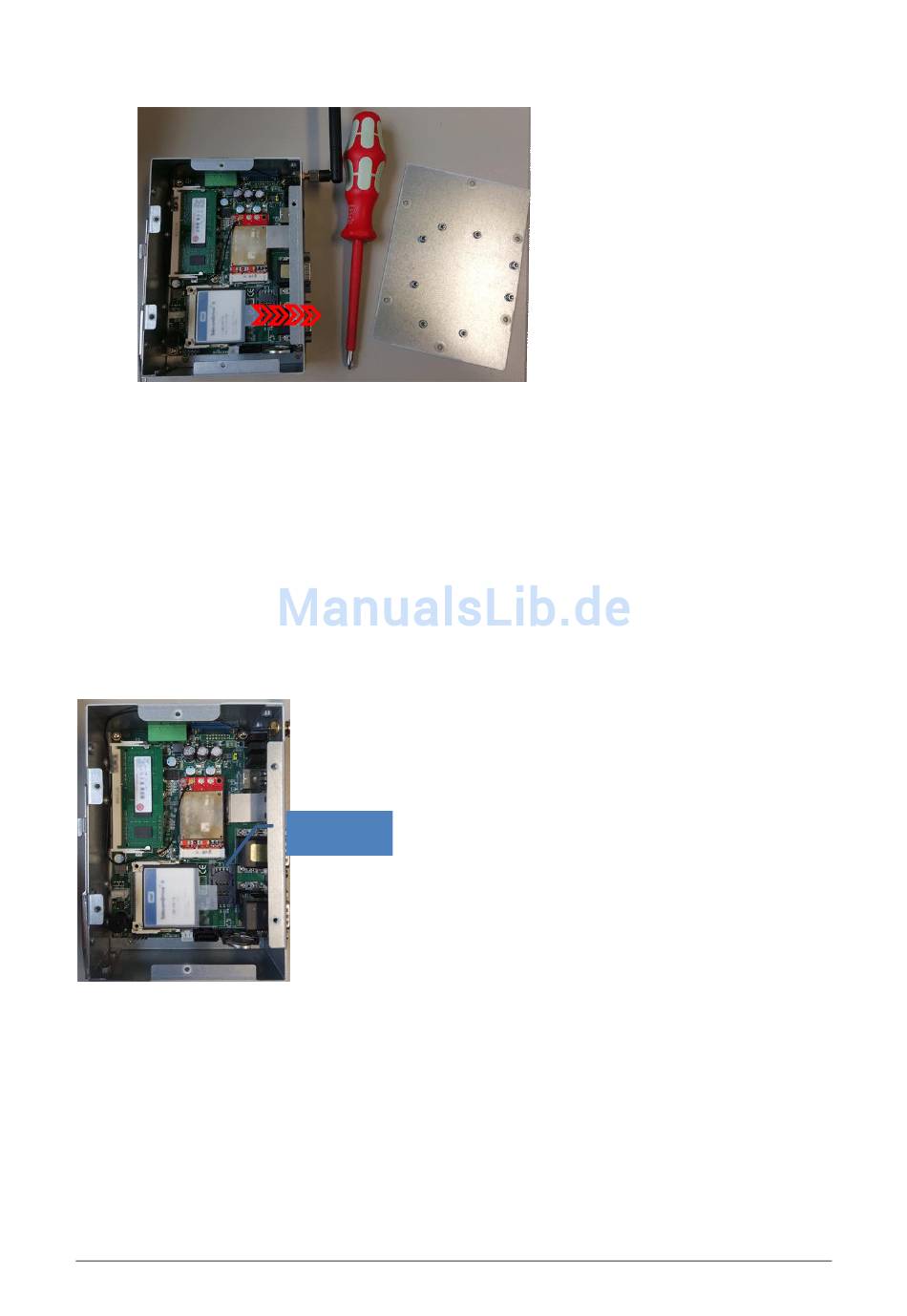

Abbildung 5: Wechsel der CompactFlash
5. Die neue CompactFlash wird an der Plastikfahne umgekehrt in den Slot bis zum Anschlag
hineingeschoben, der Gehäusedeckel wieder aufgesetzt und verschraubt.
6. Der Hutschienen Embedded Controller kann nach der betriebsgerechten Montage erneut in
Betrieb genommen werden.
2.3.5

Mini-SIM-Karte

Um die Mini-SIM-Karte einzusetzen bzw. zu wechseln, muss das Gehäuse, wie im Kapitel 2.3.4
(Schritte 1 bis 4) beschrieben, zunächst geöffnet und die CompactFlash entfernt werden. Das
Entfernen der CompactFlash ist notwendig, um den SIM-Kartensockel zu erreichen.
Abbildung 6: Mini-SIM-Kartensockel
Änderungen vorbehalten
IPCOMM GmbH
Walter-Bouhon-Straße 4
D-90427 Nürnberg
Mini-SIM-
Kartensockel
Nach dem Entriegeln des Sockels wird die Mini-SIM-
Karte mit den PINs nach unten eingesetzt und der
Sockel wieder verriegelt.
Anschließend wird die CompactFlash, wie im Kapitel
2.3.4 (Schritt 5) beschrieben, wieder eingesetzt und der
Gehäusedeckel aufgesetzt und verschraubt.
