IPC MEC2 Betriebsanleitung
Inhaltszusammenfassung für IPC MEC2

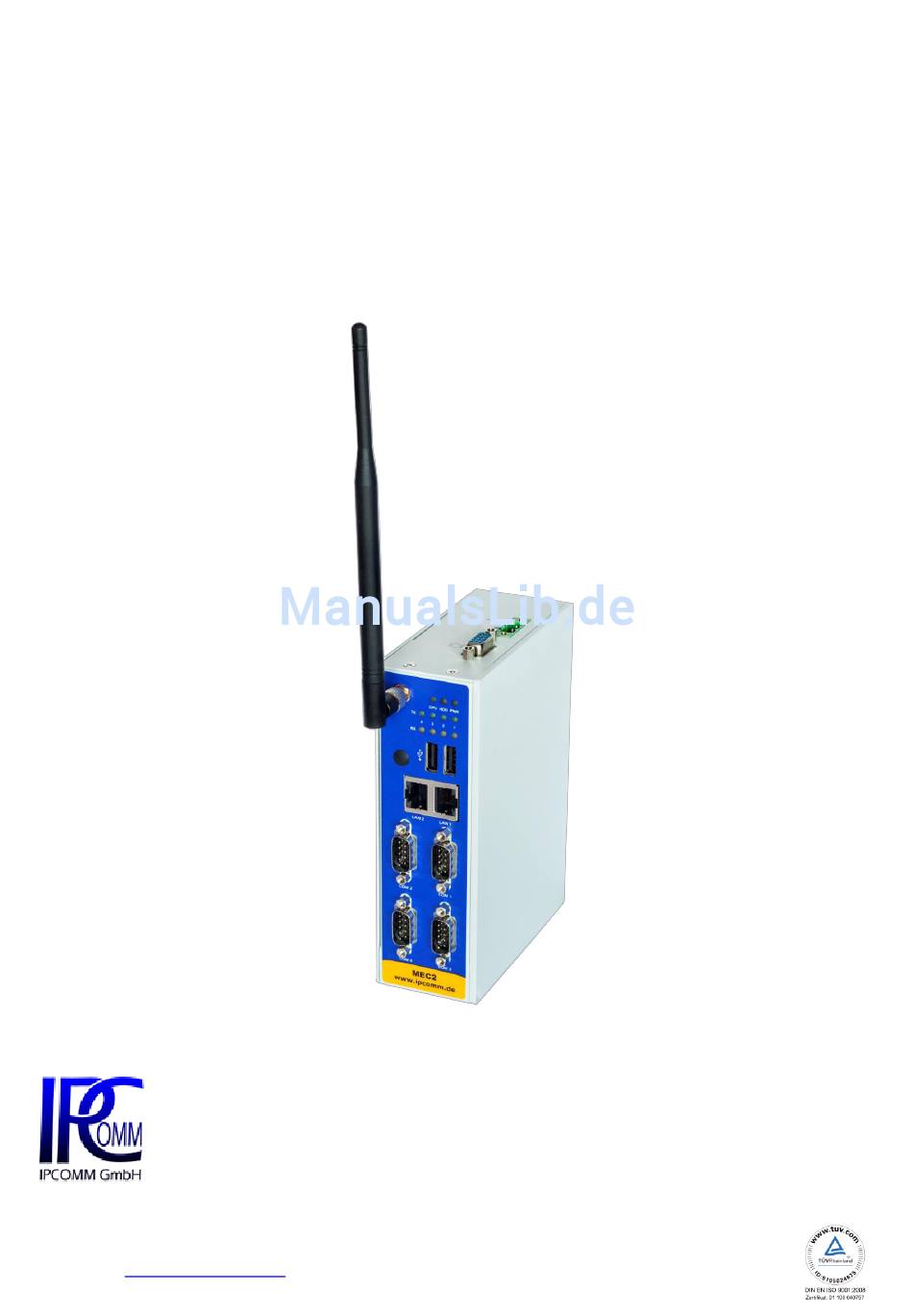

- Seite 1 MEC2 Midrange Embedded Controller Allgemeine Betriebs-, Wartungs- und Montageanleitung Ausgabe März 2016 Version 1.3 Walter-Bouhon-Straße 4 D-90427 Nürnberg Telefon: +49 911 18 07 91-0 Fax: +49 911 18 07 91-10 Internet: http://www.ipcomm.de Email: info@ipcomm.de...
- Seite 2 2015 Mobilfunkmodem-Modul hinzugefügt V 1.2 19. Januar 3.2, 3.3, Dokumentation um PROFIBUS Master/Slave und P. Kauschat 2016 PROFINET IO-Controller/IO-Device ergänzt Kapitel „Nomenklatur der MEC2-Artikelnummer“ eingefügt V 1.3 9. März 2016 4 Weitere System Schnittstellen (optional) P. Kauschat zusätzliche Informationen zu PN und PB Schnittstellen Änderungen vorbehalten...
-
Seite 3: Inhaltsverzeichnis
PROFINET Schnittstelle ....................14 3.3.2 PROFINET IO-Controller / Master ................. 15 3.3.3 PROFINET IO-Device / Slave ..................16 Technisches Datenblatt ......................... 18 Nomenklatur der MEC2-Artikelnummer ..................20 MEC2 CAD Zeichnung ........................21 Änderungen vorbehalten Version 1.3 IPCOMM GmbH - 2 - MEC2 Handbuch Walter-Bouhon-Straße 4... -
Seite 4: Einleitung
Zur Einhaltung der EMV-Richtlinien beim Embedded Controller werden entsprechend den projektspezifischen Anforderungen nur CE-zertifizierte Komponenten verwendet. Es ist zu beachten, dass die Hardwareplattform (MEC2) gegen Blitzeinwirkung nicht geschützt ist und vom Betreiber, falls erwünscht, entsprechende Schutzmaßnahmen durchzuführen sind. Der zusätzliche Einsatz unseres RS-232 Isolators bietet effizienten Schutz Ihrer Daten und Ihres Equipments vor äußeren Einflüssen. -
Seite 5: Hardware-Beschreibung
Standardmäßig wird das Basissystem ohne PCIe Steckkarten ausgeliefert. Die Karten können nur bei uns im Haus nachgerüstet werden. Jedes Gerät hat nur einen PCIe-Steckplatz. Somit ist auch nur eine der jeweiligen Varianten möglich. Der MEC2 ist mit folgenden Zusatzmodulen erhältlich: Wireless GPRS/UMTS Mobilfunkmodem inkl. Antenne und SIM Socket ... -
Seite 6: Bedienungs-Und Anzeigeelemente

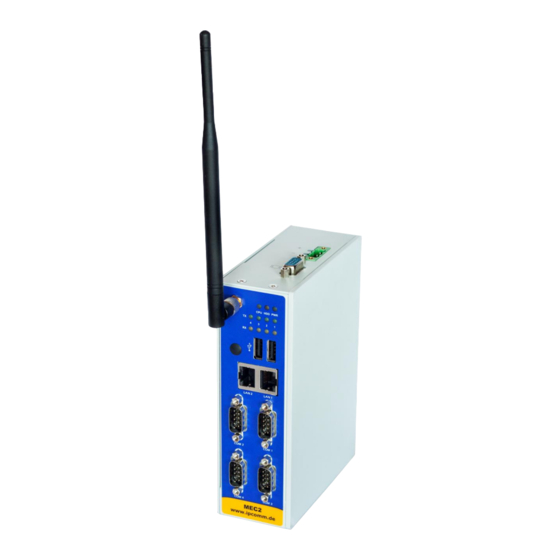

Port Port COM 4 COM 3 Port Port Abbildung 1: MEC2 Vorderansicht Die Abbildung 1 zeigt die Vorderansicht eines MEC2, ausgestattet mit einem GPRS/UMTS Mobilfunkmodem-Modul inkl. Antenne und SIM Socket. S/N, Typ, Spannung Hutschienen- klammer Abbildung 2: MEC2 Rückansicht Änderungen vorbehalten Version 1.3... -
Seite 7: Hardware-Komponenten
COM-Schnittstellen befinden sich Gerätevorderseite. 2.3.3 Netzwerkschnittstellen Der Embedded Controller verfügt über zwei 10/100/1000 Mbps BaseT (RJ45) Schnittstellen. Änderungen vorbehalten Version 1.3 IPCOMM GmbH - 6 - MEC2 Handbuch Walter-Bouhon-Straße 4 Copyright © IPCOMM GmbH, 2016 D-90427 Nürnberg Alle Rechte vorbehalten... -
Seite 8: Compactflash
3. Das Gehäuse muss aufgeschraubt und der Deckel abgehoben werden. Hierzu sind die entsprechenden 6 Schrauben mit einem Schraubendreher der Größe PH2 zu lösen. Abbildung 4: Lösen der Schrauben Änderungen vorbehalten Version 1.3 IPCOMM GmbH - 7 - MEC2 Handbuch Walter-Bouhon-Straße 4 Copyright © IPCOMM GmbH, 2016 D-90427 Nürnberg Alle Rechte vorbehalten... -
Seite 9: Mini-Sim-Karte
Anschließend wird die CompactFlash, wie im Kapitel Abbildung 6: Mini-SIM-Kartensockel 2.3.4 (Schritt 5) beschrieben, wieder eingesetzt und der Gehäusedeckel aufgesetzt und verschraubt. Änderungen vorbehalten Version 1.3 IPCOMM GmbH - 8 - MEC2 Handbuch Walter-Bouhon-Straße 4 Copyright © IPCOMM GmbH, 2016 D-90427 Nürnberg Alle Rechte vorbehalten... -
Seite 10: Cmos Lithium Batterie
Der Vorgang darf nur auf einer geerdeten und leitfähigen Oberfläche ausgeführt werden! Batterie Beim Austausch bitte unbedingt auf die Polung achten! Abbildung 7: Batterie Änderungen vorbehalten Version 1.3 IPCOMM GmbH - 9 - MEC2 Handbuch Walter-Bouhon-Straße 4 Copyright © IPCOMM GmbH, 2016 D-90427 Nürnberg Alle Rechte vorbehalten... -
Seite 11: Stromversorgung
2.3.7 Stromversorgung Der MEC2 kann mit unterschiedlichen Eingangsspannungen betrieben werden. Bitte beachten Sie unbedingt die Polung und die Höhe der Eingangsspannung. Spannungs- eingang Spannungs- eingang Abbildung 8: Stromversorgungsanschluss Zum Gerät wird immer ein Stecker mitgeliefert. Dieser Stecker muss verwendet werden. Die Verbindung zur Spannungsquelle muss mit korrekter Polung erfolgen. -
Seite 12: Diagnose
PROFIBUS-DP Schnittstelle ERR: LED Fehlerstatus (rot) STA: LED Status (grün) Abbildung 11: Frontseite bzw. LED-Anzeigen PROFIBUS-Aufsteckschnittstelle (AIFX-DP) Änderungen vorbehalten Version 1.3 IPCOMM GmbH - 11 - MEC2 Handbuch Walter-Bouhon-Straße 4 Copyright © IPCOMM GmbH, 2016 D-90427 Nürnberg Alle Rechte vorbehalten... -
Seite 13: Profibus-Dp Master
Die Anzeige ist in unregelmäßigen Intervallen ein- bzw. ausgeschaltet. azyklisch Tabelle 2: Definitionen der LED-Zustände für das PROFIBUS DP-Master-Protokoll Änderungen vorbehalten Version 1.3 IPCOMM GmbH - 12 - MEC2 Handbuch Walter-Bouhon-Straße 4 Copyright © IPCOMM GmbH, 2016 D-90427 Nürnberg Alle Rechte vorbehalten... -
Seite 14: Profibus-Dp Slave
„Ein“ für 250 ms gefolgt von „Aus“ für 250ms. zyklisch (2 Hz) Tabelle 4: Definitionen der LED-Zustände für das PROFIBUS DP-Slave-Protokoll Änderungen vorbehalten Version 1.3 IPCOMM GmbH - 13 - MEC2 Handbuch Walter-Bouhon-Straße 4 Copyright © IPCOMM GmbH, 2016 D-90427 Nürnberg Alle Rechte vorbehalten... -
Seite 15: Profinet
PN2: Kommunikationsstatus-LED 1 (rot/grün) Abbildung 12: Frontseite bzw. LED-Anzeigen Ethernet-Aufsteckschnittstelle (AIFX-RE) gelb grün Abbildung 13: Ethernet RJ45-Buchse Änderungen vorbehalten Version 1.3 IPCOMM GmbH - 14 - MEC2 Handbuch Walter-Bouhon-Straße 4 Copyright © IPCOMM GmbH, 2016 D-90427 Nürnberg Alle Rechte vorbehalten... -
Seite 16: Profinet Io-Controller / Master
Das Gerät sendet/empfängt Ethernet-Frames. (gelb) (lastabhängig) Das Gerät sendet/empfängt keine Ethernet-Frames. (aus) Tabelle 5: LED-Zustände für das PROFINET IO-Controller-Protokoll Änderungen vorbehalten Version 1.3 IPCOMM GmbH - 15 - MEC2 Handbuch Walter-Bouhon-Straße 4 Copyright © IPCOMM GmbH, 2016 D-90427 Nürnberg Alle Rechte vorbehalten... -
Seite 17: Profinet Io-Device / Slave
Das Gerät sendet/empfängt Ethernet-Frames. (gelb) (lastabhängig) Das Gerät sendet/empfängt keine Ethernet-Frames. (aus) Tabelle 7: LED-Zustände für das PROFINET IO-Device-Protokoll Änderungen vorbehalten Version 1.3 IPCOMM GmbH - 16 - MEC2 Handbuch Walter-Bouhon-Straße 4 Copyright © IPCOMM GmbH, 2016 D-90427 Nürnberg Alle Rechte vorbehalten... - Seite 18 Intervallen ein und aus, um niedrige Ethernet-Aktivität anzuzeigen. Tabelle 8: Definitionen der LED-Zustände für das PROFINET IO-Device-Protokoll Änderungen vorbehalten Version 1.3 IPCOMM GmbH - 17 - MEC2 Handbuch Walter-Bouhon-Straße 4 Copyright © IPCOMM GmbH, 2016 D-90427 Nürnberg Alle Rechte vorbehalten...
-
Seite 19: Technisches Datenblatt
Sende-/ Empfangsanzeige für RS-232 Schnittstellen (COM1 bis COM4) PROFIBUS (STA, ERR) PROFINET (SF, BF, LINK, RX/TX) Änderungen vorbehalten Version 1.3 IPCOMM GmbH - 18 - MEC2 Handbuch Walter-Bouhon-Straße 4 Copyright © IPCOMM GmbH, 2016 D-90427 Nürnberg Alle Rechte vorbehalten... - Seite 20 (-20°C - 50°C mit PROFIBUS/PROFINET) -40°C – 85°C Lagertemperatur: Relative Luftfeuchtigkeit: 5 % bis 95 % nicht kondensierend Änderungen vorbehalten Version 1.3 IPCOMM GmbH - 19 - MEC2 Handbuch Walter-Bouhon-Straße 4 Copyright © IPCOMM GmbH, 2016 D-90427 Nürnberg Alle Rechte vorbehalten...
-
Seite 21: Nomenklatur Der Mec2-Artikelnummer
5 Nomenklatur der MEC2-Artikelnummer Die MEC2-Artikelnummer gibt Aufschluss auf die Ausstattung des Gateways. HP. MEC2.ABC-00.1 Version Mini PCI Express CompactFlash Stromversorgung Stromversorgung Wert Beschreibung 24V DC Wert Beschreibung 2 GB 4 GB CompactFlash Wert Beschreibung 1 GB 2 GB 4 GB... -
Seite 22: Mec2 Cad Zeichnung
6 MEC2 CAD Zeichnung Änderungen vorbehalten Version 1.3 IPCOMM GmbH - 21 - MEC2 Handbuch Walter-Bouhon-Straße 4 Copyright © IPCOMM GmbH, 2016 D-90427 Nürnberg Alle Rechte vorbehalten...
