3 Diagnose

3.1 CPU

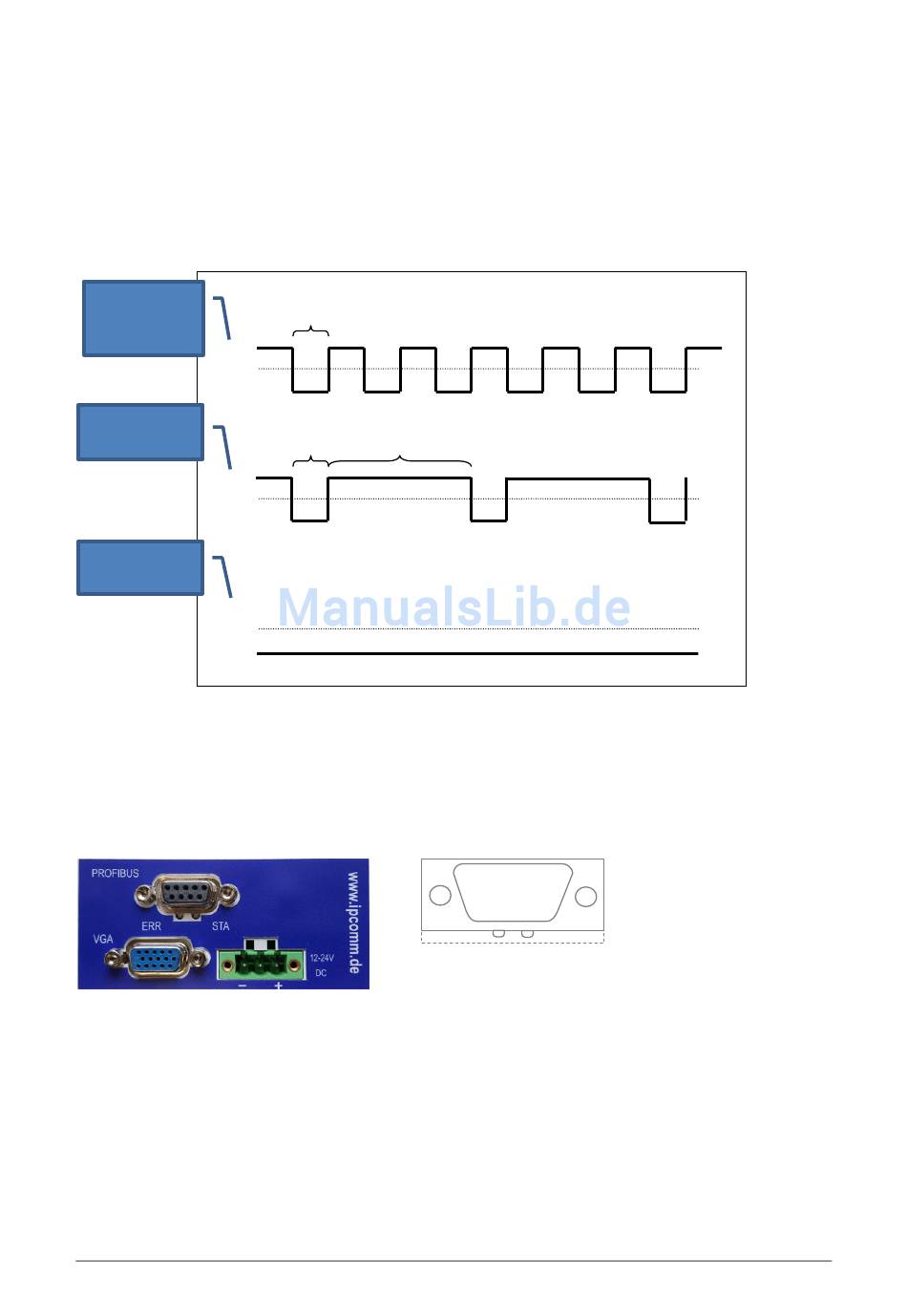

Die CPU-LED wird verwendet, um den Zustand des Betriebssystems und der Konverter-Software
nach außen hin sichtbar zu machen. Das folgende Bild zeigt die möglichen Betriebszustände:
Passiv-
Modus
(Standby)
ON
OFF
Aktiv-
Modus
ON
OFF
Software
gestoppt
ON
OFF
Abbildung 10: CPU-LED Anzeige

3.2 PROFIBUS-DP

3.2.1

PROFIBUS-DP Schnittstelle

Abbildung 11: Frontseite bzw. LED-Anzeigen PROFIBUS-Aufsteckschnittstelle (AIFX-DP)
Änderungen vorbehalten
IPCOMM GmbH
Walter-Bouhon-Straße 4
D-90427 Nürnberg
0,5 s
0,5 s 5 s
ERR
ERR: LED Fehlerstatus (rot)
STA: LED Status (grün)
- 11 -
STA
