LED-Zustände Definition
Ein Die Anzeige leuchtet statisch.
Aus Die Anzeige leuchtet nicht.
Blinken Die Anzeige ist 3 Sekunden lang in Phasen ein- bzw. ausgeschaltet, mit einer
Frequenz von 1 Hz: „Ein" für 500 ms gefolgt von „Aus" für 500 ms.
(1 Hz, 3 s)
Blinken Die Anzeige ist in Phasen ein- bzw. ausgeschaltet, mit einer Frequenz von 2 Hz:
„Ein" für 250 ms gefolgt von „Aus" für 250 ms.
(2 Hz)
Flackern Die Anzeige schaltet mit einer Frequenz von 10 Hz ein bzw. aus und zeigt damit
(lastabhängig) hohe Ethernet-Aktivität an: Ein für 50 ms gefolgt von Aus für 50 ms. Die Anzeige
schaltet in unregelmäßigen Intervallen ein und aus, um niedrige Ethernet-Aktivität
anzuzeigen.
Tabelle 6: Definitionen der LED-Zustände für das PROFINET IO-Controller-Protokoll
3.3.3

PROFINET IO-Device / Slave

Für das PROFINET IO-Device-Protokoll können die Kommunikations-LEDs SF (Systemfehler) und BF
(Busfehler) sowie die Ethernet-LEDs LINK und RX/TX die nachfolgend beschriebenen Zustände
annehmen.
LED Farbe
SF Duo-LED rot/grün
(Systemfehler)
(aus)
Allgemeine
(rot)
Benennung:
PN1
(rot)
BF (Busfehler) Duo-LED rot/grün
(aus)
Allgemeine
Benennung:
(rot)
PN2
(rot)
LINK LED grün
Ch0 & Ch1
(grün)
(aus)
RX/TX LED gelb
Ch0 & Ch1
(gelb)
(aus)

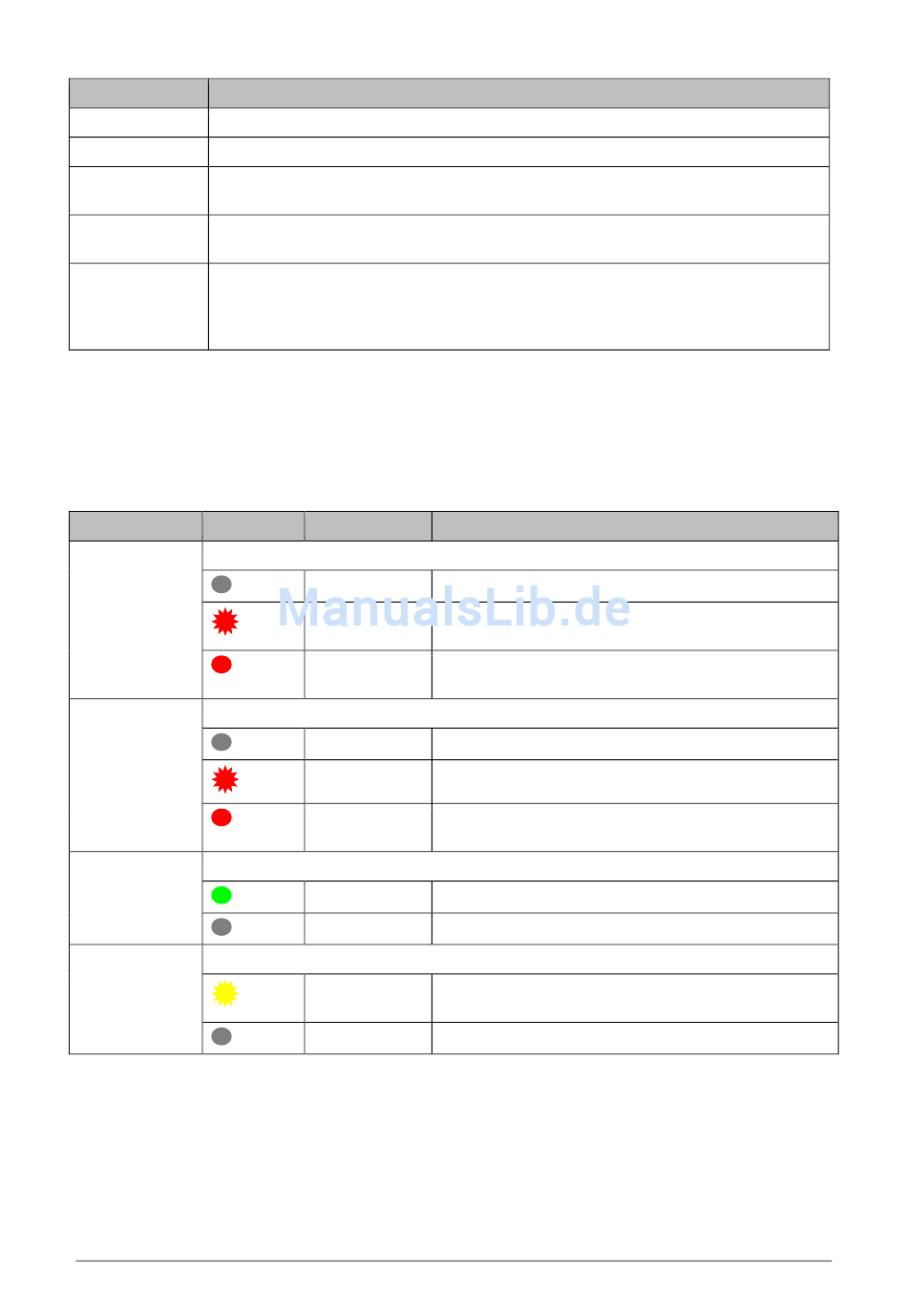

Tabelle 7: LED-Zustände für das PROFINET IO-Device-Protokoll
Änderungen vorbehalten
IPCOMM GmbH
Walter-Bouhon-Straße 4
D-90427 Nürnberg
Zustand Bedeutung
Kein Fehler
Aus
Blinken (1 Hz, DCP-Signal-Service wird über den Bus ausgelöst.
3 s)
Ein Watchdog Time-out; Channel-, Generische oder
Erweiterte Diagnose liegen vor; Systemfehler
Aus Kein Fehler
Blinken (2 Hz) Kein Datenaustausch
Ein Keine Konfiguration; oder langsame physikalische
Verbindung; oder keine physikalische Verbindung
Ein Das Gerät hat eine Verbindung zum Ethernet.
Aus Das Gerät hat keine Verbindung zum Ethernet.
Flackern Das Gerät sendet/empfängt Ethernet-Frames.
(lastabhängig)
Aus Das Gerät sendet/empfängt keine Ethernet-Frames.
