PROFIBUS-DP Master

Für das PROFIBUS DP-Master-Protokoll können die Kommunikationsstatus-LEDs STA und ERR die
nachfolgend beschriebenen Zustände annehmen.
LED Farbe
cifX mit 2 Kommunikationsstatus-LED (AIFX-DP ist angeschlossen bzw. bei älteren
Hardwarerevisionen)
STA LED grün
(grün)
(grün)
(grün)
(aus)
ERR LED rot
(aus)
(rot)
(rot)

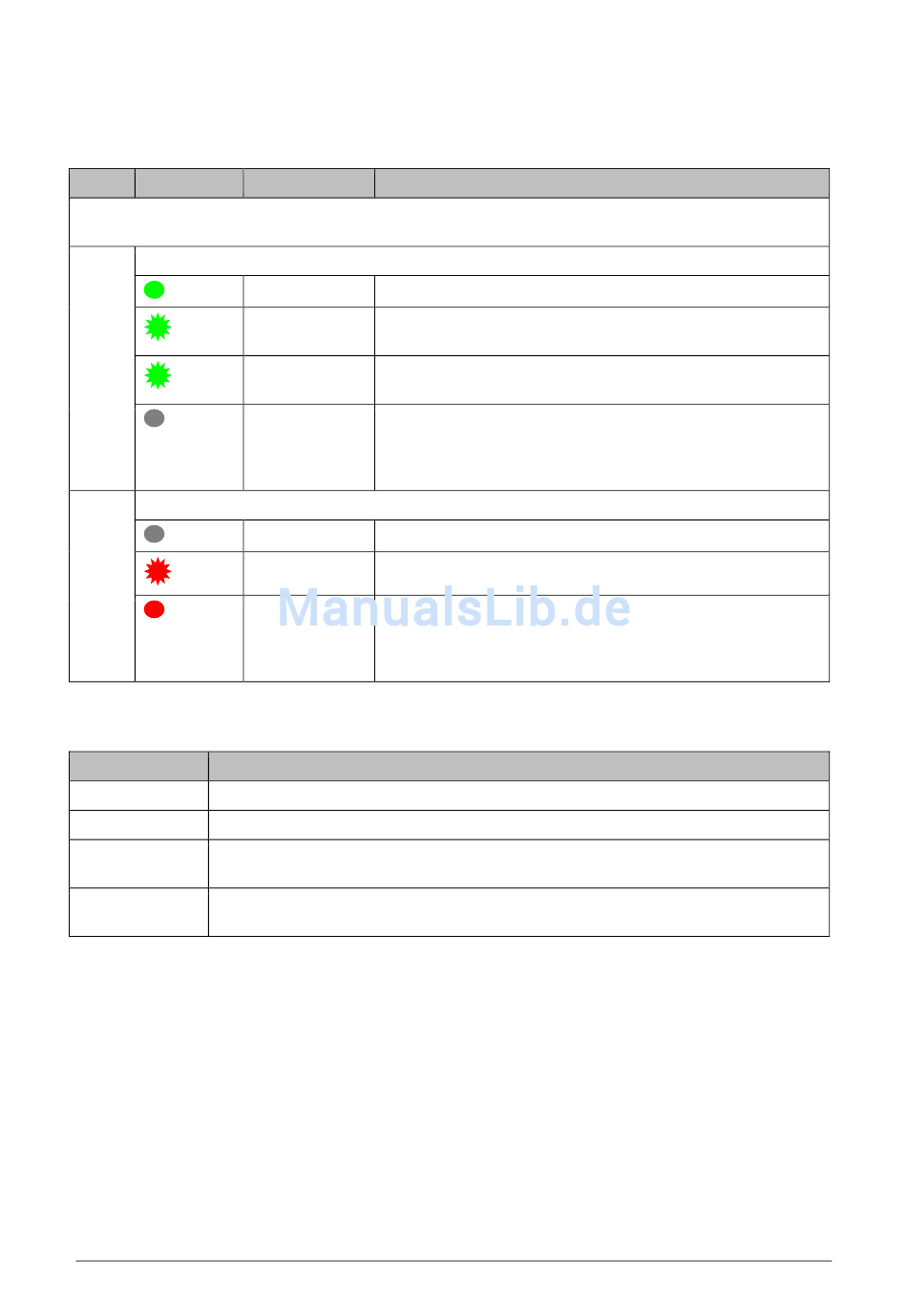

Tabelle 1: LED-Zustände für das PROFIBUS DP-Master-Protokoll – 2 Kommunikationsstatus-LEDs (AIFX-DP
angeschlossen bzw. ältere Hardwarerevision)
LED-Zustände Definition
Ein Die Anzeige leuchtet statisch.
Aus Die Anzeige leuchtet nicht.
Blinken (5 Hz) Die Anzeige ist in Phasen ein- bzw. ausgeschaltet, mit einer Frequenz von 5 Hz:
„Ein" für 100 ms gefolgt von „Aus" für 100 ms.
Blinken, Die Anzeige ist in unregelmäßigen Intervallen ein- bzw. ausgeschaltet.
azyklisch
Tabelle 2: Definitionen der LED-Zustände für das PROFIBUS DP-Master-Protokoll
Änderungen vorbehalten
IPCOMM GmbH
Walter-Bouhon-Straße 4
D-90427 Nürnberg
Zustand Bedeutung
Ein Kommunikation zu allen Slaves hergestellt.
Blinken (5 Hz) PROFIBUS ist konfiguriert, aber die Buskommunikation ist
noch nicht von der Applikation freigegeben.
Blinken, Keine Konfiguration oder fehlerhafte Konfiguration
azyklisch
LED rot ist aus: Das Gerät ist nicht eingeschaltet oder es
Aus
liegt keine Netzwerkspannung an.
LED rot blinkt oder im Zustand „ein": Siehe
Beschreibungen LED rot.
Aus Siehe Beschreibungen für LED grün.
Blinken (5 Hz) Kommunikation zu mindestens einem Slave unterbrochen.
Ein Kommunikation zu allen Slaves unterbrochen oder es ist
ein anderer schwerwiegender Fehler aufgetreten.
Im redundanten Mode: Der aktive Master wurde nicht
gefunden.
