1.3. Anlagenkomponenten und Teile

RHP PRO-Lüftungsanlagen werden aus separaten Teilen zusammengebaut. Je nach Bestellung und Größe der Einheit
können die Teile in einer Fabrik vormontiert oder separat transportiert werden. Der Typ der einzelnen Teile ist mit einem
Etikett gekennzeichnet, das an der Tür des Teils angebracht ist. Nachfolgend sind die Hauptbestandteile der Lüftungsanlage
aufgeführt. Die Ausstattung und die Anzahl der Teile der einzelnen Einheiten entnehmen Sie bitte dem technischen Daten-
blatt der jeweiligen Einheit.

1.3.1. Filter-Ventilator-Teil

Die Lüftungsanlagen haben zwei Filter-Ventilatoren-Teile. Die Filterverunreinigung wird gemessen, und der Ventilator
wird durch eine elektronische Leiterplatte gesteuert, die im gleichen Abschnitt angebracht ist.
4
1 – Ventilatorbaugruppe mit einem Einbaurahmen 2 – Ventilatorsteuerplatine (C5_VM),
3 – Taschenfilter, 4 – Etikett des Ventilatorabschnitts, 5 – Etikett des Filterabschnitts
6
1
2
3
5

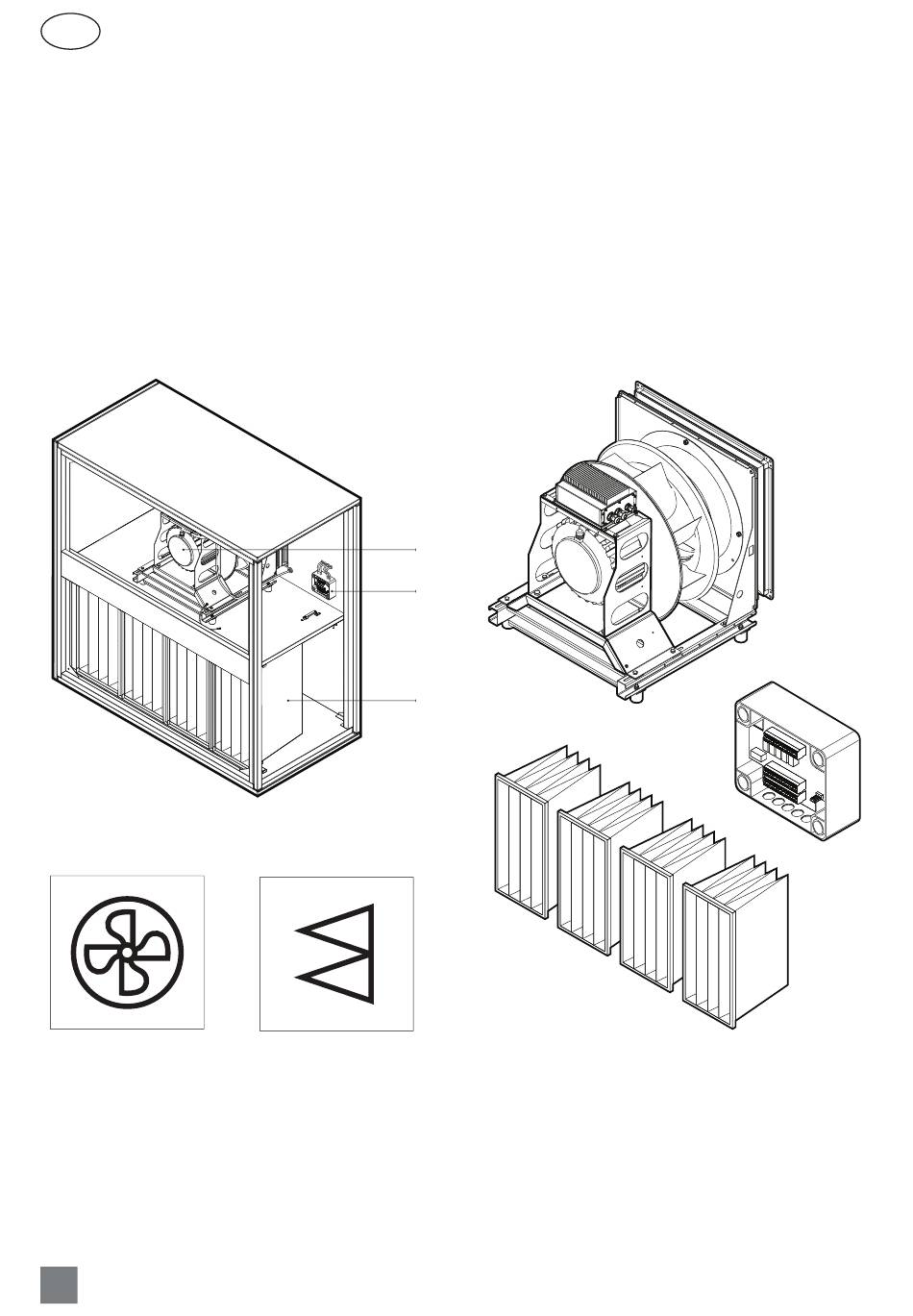

Abb. 1. Filter-Ventilator-Teil
